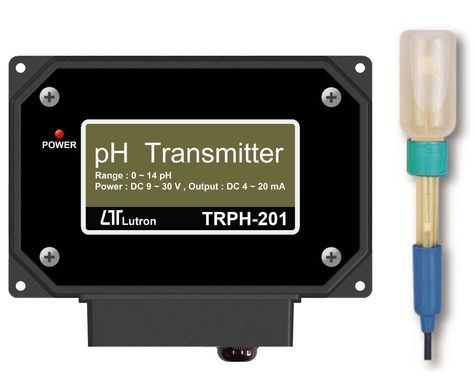

Промисловий pH-метр (трансмітер pH) 4-20мА LUTRON TRPH-201

Промисловий pH-трансмітер для систем автоматизації й IoT-моніторингу. Lutron TRPH-201 — стаціонарний прилад для безперервного вимірювання pH у технологічних процесах, з виходом стандартного струмового сигналу 4–20 мА для інтеграції з ПЛК, контролерами, SCADA-системами та IoT-платформами.

На відміну від портативних pH-метрів, TRPH-201 не має власного дисплея й кнопок. Результат вимірювання у вигляді лінійного струмового сигналу 4–20 мА передається на зовнішній контролер, який і приймає рішення про дозування реагентів, увімкнення насосів, запис у журнал тощо.

Принцип вимірювання

TRPH-201 працює за електрохімічним (потенціометричним) методом: pH-електрод занурюється у контрольоване середовище і генерує на своєму виході напругу, пропорційну активності іонів водню у розчині. Ця мікронапруга (порядку мілівольт) оцифровується мікропроцесорною схемою приладу й перетворюється на лінійний струмовий сигнал 4–20 мА, який відповідає діапазону pH 0–14.

Лінійна відповідність виходу:

• 4,00 мА → pH 0 (сильно кисле середовище)
• 8,57 мА → pH 4,00 (калібрувальна точка ZERO)
• 12,00 мА → pH 7,00 (калібрувальна точка SPAN, нейтральне середовище)
• 20,00 мА → pH 14 (сильно лужне середовище)

Точність — ±(0,05 pH + 2 мол. розр.), що відповідає промисловому класу обладнання для технологічного контролю.

Калібрування

TRPH-201 використовує ручне двоточкове калібрування через два підстроювальних резистори (VR) на передпанелі приладу: ZERO Adjust VR (задає точку 4 мА за pH 4,00) і SPAN Adjust VR (задає точку 12 мА за pH 7,00). Це надійний метод для промислових трансмітерів — без програмних налаштувань, з прямим фізичним керуванням характеристикою перетворення.

Необхідне обладнання для калібрування:

• Буферний розчин pH 4,00 (наприклад, Lutron PH-04)
• Буферний розчин pH 7,00 (наприклад, Lutron PH-07)
• Дистильована вода для промивки електрода
• Мультиметр у режимі вимірювання струму (або струмовий індикатор CT-2012, налаштований на відображення сирого сигналу у мА)
• Викрутка для VR-регуляторів (звичайна плоска 2–3 мм)

Процедура калібрування:

1. Промити електрод у дистильованій воді, обережно промокнути серветкою.
2. Встановити точку ZERO (pH 4,00). Занурити електрод у буфер pH 4,00. Підключити мультиметр послідовно у струмову петлю виходу. Повільно обертати ZERO Adjust VR, доки показник струму не стабілізується на 8,57 мА (±0,01 мА).
3. Промити електрод у дистильованій воді.
4. Встановити точку SPAN (pH 7,00). Занурити електрод у буфер pH 7,00. Повільно обертати SPAN Adjust VR, доки показник струму не стабілізується на 12,00 мА (±0,01 мА).
5. Повторити процедуру 2-3 рази для досягнення максимальної стабільності. ZERO і SPAN частково взаємозалежні — кожне налаштування дещо впливає на інше, тому ітерації необхідні.

Діагностика на основі виміряних струмів. Після калібрування виміряний струм дозволяє швидко оцінити стан системи безпосередньо на місці монтажу:

• 4,00–20,00 мА — нормальна робота, значення pH у межах діапазону
• < 4 мА або > 20 мА — обрив кола, проблема з електродом, або калібрування зсунулось
• Стабільно 8,57 мА у буфері pH 4,00 → ZERO налаштовано правильно
• Стабільно 12,00 мА у буфері pH 7,00 → SPAN налаштовано правильно
• Плаваючий сигнал при стабільному середовищі → забруднення електрода, обрив BNC-з'єднання, електромагнітні завади

Рекомендована періодичність повторного калібрування — від одного разу на тиждень (для харчової промисловості, басейнів, агресивних середовищ) до одного разу на місяць (для чистої водопідготовки й стабільних процесів).

Готові рішення з екосистеми Lutron

TRPH-201 — частина лінійки промислових трансмітерів Lutron з виходом 4–20 мА. Для швидкого запуску є два типових сценарії:

Рішення 1: TRPH-201 + Lutron CT-2012 (без ПЛК)

Якщо потрібне просте відображення pH на панелі щитка з порогами тривоги — найшвидший варіант: TRPH-201 + Lutron CT-2012. CT-2012 — це панельний контролер-індикатор 4–20 мА з LED-дисплеєм, налаштовуваним масштабом, двома порогами сигналізації й релейними виходами.

Налаштування CT-2012 для роботи з TRPH-201:

• Вхідний діапазон: 4–20 мА
• Шкала дисплея: від 0,00 до 14,00
• Десяткова крапка: DP2 (дві цифри після коми)
• Одиниці: pH

Комплект TRPH-201 + CT-2012 готовий до роботи за 30 хвилин після монтажу. Не потрібен ПЛК, не потрібне програмування — тільки фізичне з'єднання проводами.

Рішення 2: TRPH-201 + ваш ПЛК / IoT-система

Якщо на об'єкті вже є ПЛК (Siemens LOGO, Wago, Moeller, Schneider Modicon) або IoT-платформа (ESP32, Arduino з промисловим шилдом, Raspberry Pi з ADC) — TRPH-201 підключається до будь-якого аналогового входу 4–20 мА як стандартний передавач.

У програмі ПЛК масштабування з 4–20 мА в 0–14 pH виконується однією лінійною формулою:

pH = (I_вхід − 4) × 14 / 16, де I_вхід — вхідний струм у мА.

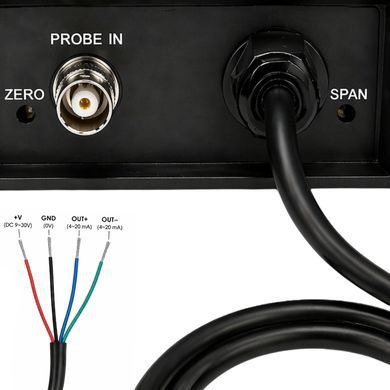

Підключення: 4-провідна схема

TRPH-201 використовує 4-провідну схему підключення з гальванічно ізольованими ланцюгами живлення й сигналу. Це стандарт для промислових трансмітерів, які працюють на довгих кабельних трасах або в умовах з електромагнітними завадами.

Чотири проводи розподіляються так:

• V+ — плюс живлення (DC 9–30 В)
• V− — мінус живлення (загальна земля джерела)
• Signal+ — плюс струмового виходу (4–20 мА)
• Signal− — мінус струмового виходу

Ланцюги живлення й сигналу гальванічно розділені, що виключає взаємні наводки між джерелом живлення й аналоговим входом контролера. Максимальний опір петлі навантаження — 150 Ω при 24 В DC, що дозволяє прокладати кабельні траси до кількох сотень метрів.

⚠️ Вимога монтажу: трансмітер повинен бути зафіксований вертикально до стіни — це забезпечує водозахищеність корпусу за нормальних умов експлуатації. Горизонтальний монтаж або монтаж під кутом може порушити внутрішнє ущільнення й призвести до потрапляння вологи всередину корпусу.

Точна розпіновка клем і маркування проводів указані в інструкції користувача, яка входить у комплект. Для складних промислових монтажів рекомендуємо попередньо узгодити схему з нашими інженерами.

Сфери використання

• Водопідготовка — муніципальні станції, промислові водоочисні споруди, підготовка живильної води для котлів
• Аквакультура — рибні ферми, виводкові ставки, креветкові господарства, УЗВ-системи (установки замкненого водопостачання)
• Басейни, аквапарки, SPA-комплекси — автоматичне дозування корекції pH у контурі фільтрації
• Харчова промисловість — молочні виробництва, пивоваріння, виноробство, сокові лінії, безалкогольні напої
• Тепличні комплекси з гідропонікою — моніторинг pH поживного розчину, автоматична корекція кислотами/лугами
• Системи зворотного осмосу, хімводоочистка — контроль перед мембранами й після іонообмінних фільтрів
• Очисні споруди, стічні води — контроль процесу нейтралізації у хімічних реакторах
• Лабораторії контролю якості, навчальні заклади — стаціонарна інтеграція в автоматизовані робочі місця

Заміна й альтернативні pH-електроди

TRPH-201 постачається з універсальним лабораторним pH-електродом LUTRON PE-11 з BNC-роз'ємом (діапазон 0–14 pH, епоксидний корпус 9,5 мм × 120 мм, кабель 1 м). Цей електрод підходить для більшості стандартних застосувань — водопідготовки, басейнів, харчової промисловості, аквакультури.

Для специфічних задач — вимірювання у в'язких середовищах, харчових продуктах, ґрунті, високих температурах, агресивних хімічних розчинах — у нашому асортименті є широкий вибір спеціалізованих pH-електродів від EZODO, UKRHIM, XS Instruments, HORIBA тощо.

Завдяки стандартному BNC-роз'єму до TRPH-201 підходить практично будь-який pH-електрод — як з лінійки Lutron (PE-03, PE-06HD, PE-04HD, PE-05T, PE-03K7), так і від інших виробників. Це дозволяє замінити штатний PE-11 на спеціалізований електрод без заміни всього приладу.

👉 Переглянути каталог pH-електродів з BNC-роз'ємом для TRPH-201: каталог електродів на Simvolt.ua.

Якщо не впевнені, який електрод підійде під ваше середовище — наші інженери підберуть оптимальний варіант під конкретну задачу.

Чого у цього приладу немає

• Дисплея на самому приладі. Для візуалізації показників потрібен зовнішній пристрій: панельний контролер CT-2012, ПЛК з HMI-панеллю або IoT-дашборд.
• Цифрових інтерфейсів RS-485, Modbus, HART. Вихід тільки один — аналоговий 4–20 мА. Якщо потрібен цифровий протокол для моніторингу кількох параметрів по одному кабелю — це інший клас приладів.
• Батарейного живлення. Тільки від зовнішнього джерела DC 9–30 В. Це стаціонарний прилад.
• Вбудованої пам'яті й логування. TRPH-201 не зберігає історію показників — це завдання ПЛК або логера у складі системи.
• Калібрування за 3 або більше точками. Використовуються тільки дві стандартні точки — pH 4,00 і pH 7,00. Для задач з екстремальними pH (наприклад, вимірювання у сильно лужних розчинах pH > 12) калібрування за 3 точками забезпечило б кращу точність — але це функція більш дорогих приладів.
• Вимірювання температури та автоматичної температурної компенсації.

Коли краще обрати інший прилад

• Потрібен портативний pH-метр для польових замірів → портативні лабораторні pH-метри з дисплеєм (EZODO, HORIBA, XS Instruments — різні моделі в нашому асортименті).
• Потрібна автоматична температурна компенсація pH → промислові pH-контролери з окремим входом для температурного датчика Pt100/Pt1000 (від HORIBA, EZODO).

Технічні характеристики

Вимірювання pH

Струмовий вихід 4–20 мА

Загальні характеристики

Комплектація

У комплекті:

• Трансмітер TRPH-201 — 1 шт.
• pH-електрод LUTRON PE-11 з BNC-роз'ємом — 1 шт.
• Інструкція користувача — 1 шт.

Опційні аксесуари (купуються окремо):

• Контролер-індикатор Lutron CT-2012 — для панельного відображення показників
• Альтернативні pH-електроди з BNC-роз'ємом — для вимірювань у в'язких, харчових, ґрунтових, високотемпературних і агресивних середовищах
• Буферні розчини для калібрування — pH 4,00 (PH-04), pH 7,00 (PH-07), pH 10,00 — необхідні для первинного калібрування та регулярного обслуговування
• Розчин для зберігання pH-електродів (OSS-3, 4М KCl) — для продовження терміну служби електрода

Часті запитання (FAQ)

Чому TRPH-201 не має автоматичної температурної компенсації?
TRPH-201 — спрощений промисловий трансмітер без вбудованого датчика температури. Оскільки pH теоретично залежить від температури (рівняння Нернста, близько 0,003 pH/°C для нейтрального середовища), це може давати систематичну похибку у застосуваннях із значними перепадами температури.
На практиці для більшості промислових задач ця похибка не критична: у басейнах, аквакультурі, харчовій промисловості, муніципальній водопідготовці температура середовища зазвичай стабільна (±5 °C), а похибка від цього — на рівні 0,015 pH, що знаходиться в межах базової точності приладу ±0,05 pH.
Якщо ваш технологічний процес має широкий діапазон температур (наприклад, охолодження гарячого теплоносія від 60 до 20 °C) — рекомендуємо використовувати pH-контролер з окремим входом для термодатчика Pt100 і програмною ATC.

Як підключити TRPH-201 до Lutron CT-2012?
1. Підключіть живлення DC 9–30 В до V+ і V− TRPH-201.
2. З'єднайте Signal+ і Signal− TRPH-201 з відповідним аналоговим входом 4–20 мА на CT-2012.
3. У меню CT-2012 встановіть: вхідний діапазон 4–20 мА, шкалу 0,00–14,00, десяткову крапку DP2.
4. Підключіть pH-електрод PE-11 (з комплекту) до BNC-гнізда TRPH-201 і проведіть калібрування через VR-регулятори за буферами pH 4,00 (ZERO → 8,57 мА) і pH 7,00 (SPAN → 12,00 мА).
Після цього CT-2012 відображатиме актуальне значення pH у реальному часі, а реле сигналізації можна налаштувати на порогові значення (наприклад, тривога при pH < 6,5 або pH > 8,5).

Як часто треба калібрувати прилад?
Частота калібрування залежить від застосування й агресивності середовища:
• Басейни, СПА, системи водопідготовки з чистою водою — раз на 2–4 тижні
• Аквакультура, тепличні комплекси — раз на 1–2 тижні
• Харчова промисловість, хімічні процеси з високим вмістом органіки — раз на тиждень
• Агресивні середовища (кислоти, луги, стічні води) — раз на 3–7 днів, із заміною електрода кожні 3–6 місяців
Ознака потреби у калібруванні: поступове розходження показників TRPH-201 з контрольними вимірюваннями портативним pH-метром.

Який термін служби pH-електрода?
У чистих середовищах (водопідготовка, басейни) — 1–2 роки активної експлуатації. У агресивних середовищах (стічні води, хімічні розчини, середовища з високим вмістом органіки) — від 3 до 12 місяців. Термін служби скорочується при: роботі при високих температурах, висиханні електрода (зберіганні без розчину), механічних пошкодженнях скляної мембрани, забрудненні керамічного ключа. Обов'язково зберігайте електрод у розчині для зберігання OSS-3 або 4М KCl — ніколи у дистильованій воді чи на повітрі.

Чи можна замінити електрод без заміни всього приладу?
Так, це одна з ключових переваг TRPH-201. Штатний електрод LUTRON PE-11 підходить для більшості стандартних застосувань, але за потреби його можна замінити на спеціалізований. Роз'єм BNC — універсальний промисловий стандарт для pH-вимірювань. До приладу підходить будь-який pH-електрод з BNC-роз'ємом: як з лінійки Lutron (PE-03, PE-06HD та інші), так і від інших виробників (XS Instruments, EZODO, HORIBA, Sensorex). Це дозволяє підібрати оптимальний електрод під конкретне середовище — від стандартних комбінованих електродів для чистої води до спеціалізованих для харчової промисловості, в'язких середовищ, агресивних хімікатів.

Чи можна розмістити TRPH-201 під відкритим небом?
Сам трансмітер розрахований на монтаж у захищеному від опадів місці — у щитку, шафі автоматизації, під навісом. Він не має заявленого IP-класу захисту корпусу від вологи. При необхідності встановлення на відкритому повітрі — розмістіть прилад у герметичному монтажному боксі IP65+ (продаються окремо). pH-електрод, навпаки, розрахований на постійне занурення у контрольоване середовище.
