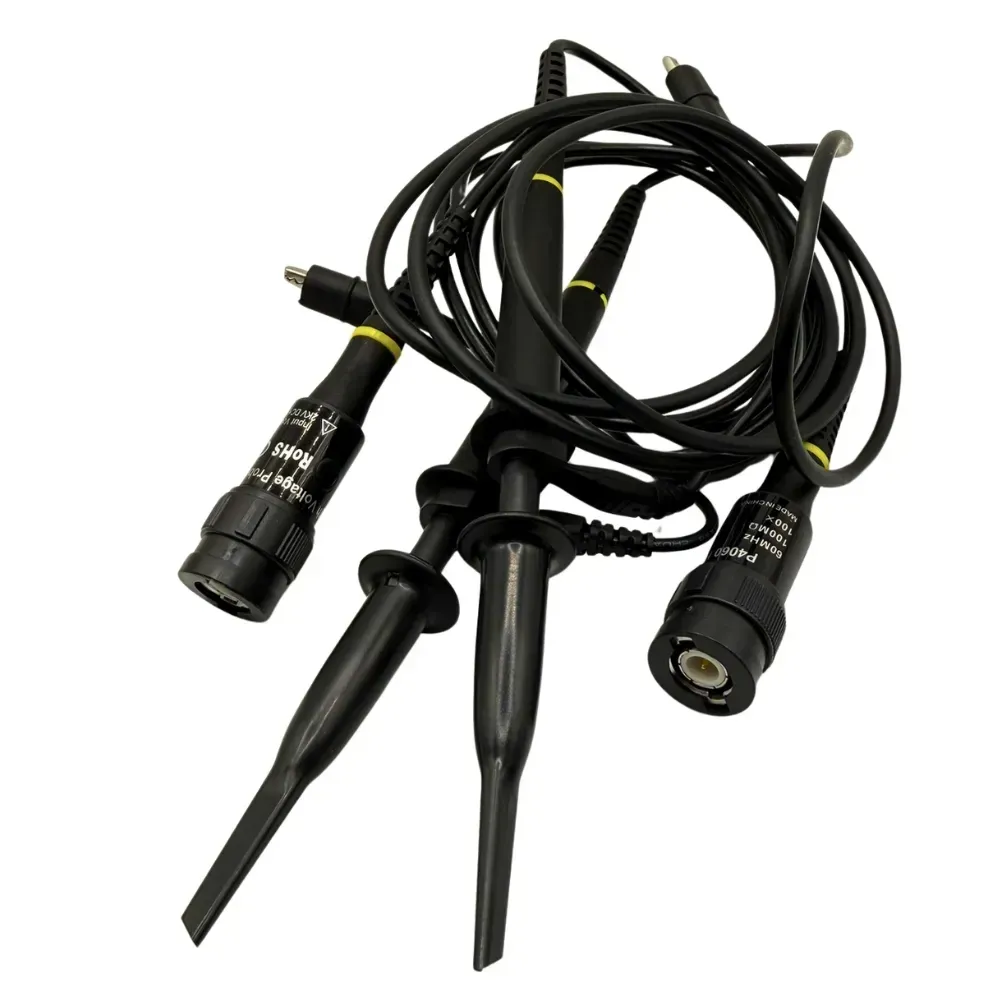

Щупи для осцилографів і вимірювальних приладів

Щупи для осцилографів і вимірювальних приладів відіграють важливу роль у проведенні точних вимірювань. Саме вони з'єднують вимірювальний прилад із досліджуваним об'єктом і передають електричний сигнал для його подальшого аналізу. Навіть найсучасніший осцилограф не забезпечить достовірних результатів, якщо використовувати щуп, який не відповідає умовам вимірювання або технічним характеристикам обладнання.

Сучасний ринок пропонує широкий вибір осцилографічних щупів, що відрізняються конструкцією, коефіцієнтом ослаблення, смугою пропускання, допустимою робочою напругою та сферою застосування. Правильно підібраний щуп допомагає максимально точно передавати сигнал без зайвих спотворень, підвищує безпеку під час роботи та забезпечує високу точність вимірювань. Це особливо важливо як для повсякденної роботи з електронними пристроями, так і під час діагностики складних електронних схем або високовольтного обладнання.

Щупи широко використовуються в різних сферах діяльності. Вони є незамінними в електротехнічних і наукових лабораторіях, сервісних центрах з ремонту електроніки, на виробничих підприємствах, у сфері автоматизації, телекомунікацій та розробки електронних пристроїв. Крім того, такі аксесуари активно застосовуються у навчальних закладах під час підготовки майбутніх інженерів, електронників та фахівців з автоматизації. Розуміння особливостей різних типів щупів допоможе обрати оптимальний варіант для конкретних завдань і забезпечити високу точність вимірювань у будь-яких умовах. Купити щуп для осцилографа в Україні можна в спеціалізованому інтернет-магазині SIMVOLT, де представлений широкий вибір моделей для лабораторних, сервісних і промислових вимірювань.

Що таке щуп для осцилографа та для чого він потрібен?

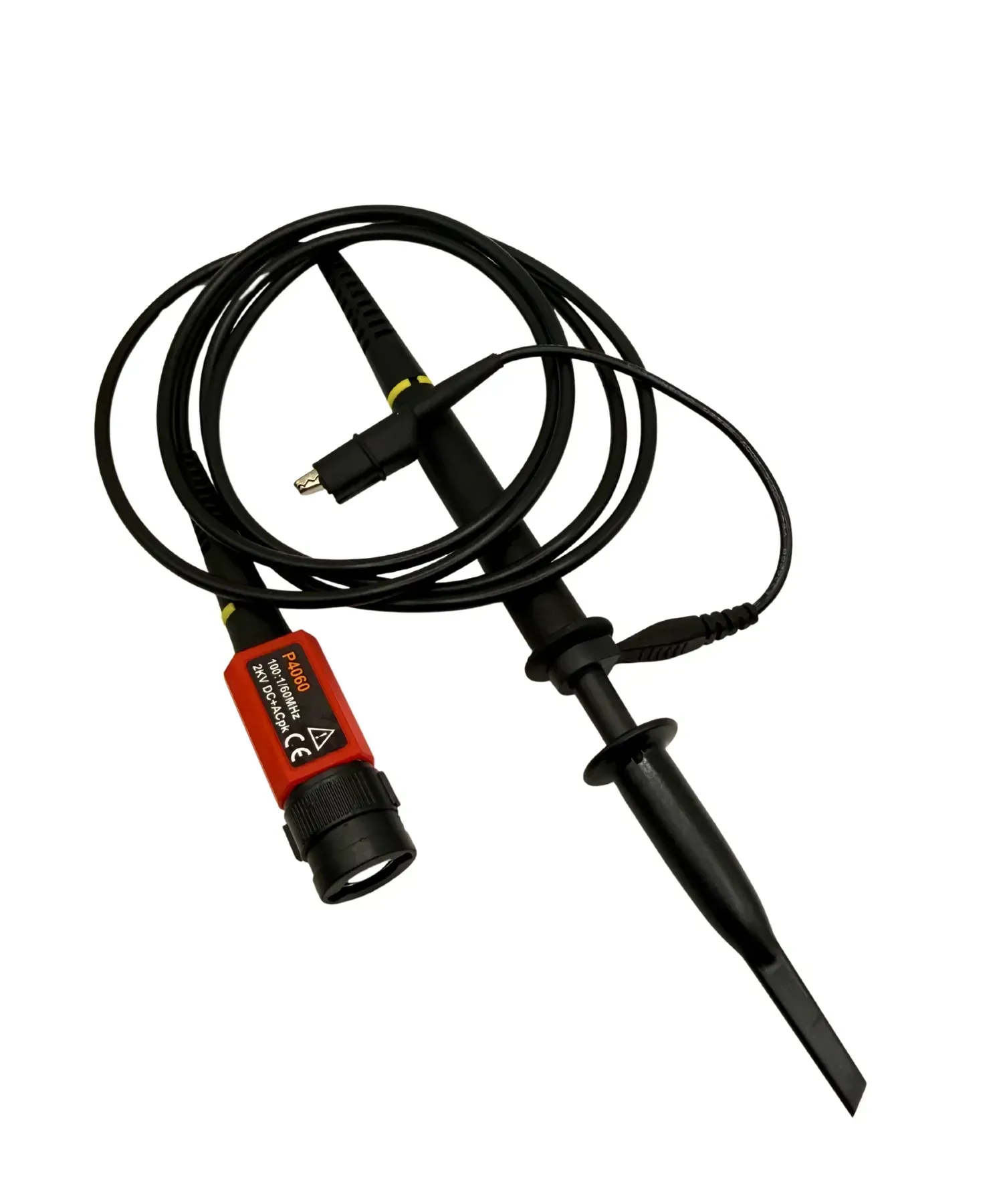

Щуп для осцилографа — це не просто кабель із наконечником, а важливий елемент вимірювальної системи. Саме він забезпечує з'єднання між електричним колом, яке досліджується, та осцилографом, передаючи сигнал для його подальшого аналізу. Від характеристик щупа значною мірою залежить точність отриманих результатів.

Основне завдання вимірювального щупа полягає в тому, щоб максимально точно передати електричний сигнал від точки вимірювання до входу осцилографа або іншого вимірювального приладу. Під час цього процесу важливо, щоб сигнал не змінював своїх характеристик. Саме тому сучасні щупи мають спеціальні конструктивні рішення, які зменшують вплив зовнішніх електромагнітних перешкод та інших факторів, здатних викликати похибки.

Принцип роботи щупа досить простий. Наконечник торкається контрольної точки електронної схеми, після чого електричний сигнал через внутрішні провідники та роз'єм надходить до осцилографа. Далі прилад обробляє отримані дані та відображає їх у вигляді графіка, що дозволяє оцінити форму сигналу, його амплітуду, частоту, тривалість імпульсів та інші параметри. Якщо щуп осцилографа має високі технічні характеристики та правильно підібраний до конкретного обладнання, сигнал передається практично без втрат.

На результати вимірювань безпосередньо впливають основні характеристики щупа. Однією з найважливіших є смуга пропускання. Якщо вона нижча за частоту досліджуваного сигналу, форма імпульсів може спотворюватися, а вимірювання стануть менш точними. Не менш важливим є коефіцієнт ослаблення, який визначає, наскільки зменшується рівень сигналу перед його передаванням до осцилографа. Найпоширенішими є щупи з коефіцієнтом 1:1 та 10:1, але для високовольтних вимірювань використовуються моделі з більшим ослабленням.

Велике значення мають також вхідна ємність і опір щупа. Надто велика ємність може впливати на роботу досліджуваної схеми, особливо якщо йдеться про високочастотні або чутливі електронні компоненти. Саме тому професійні щупи проєктуються таким чином, щоб мінімізувати власний вплив на сигнал і забезпечити максимально достовірні результати.

Не менш важливо правильно підключити щуп до осцилографа. Перед початком вимірювань потрібно надійно закріпити заземлювальний контакт, вибрати відповідний коефіцієнт ослаблення та переконатися, що щуп сумісний з характеристиками приладу. Якщо підключення виконано неправильно, це може спричинити появу шумів, спотворення сигналу або навіть призвести до пошкодження вимірювального обладнання. Саме тому варто приділяти увагу не лише параметрам осцилографа, а й правильному вибору та використанню щупа. Якщо ви плануєте купити щуп для осцилографа, обирайте модель, яка відповідає технічним характеристикам вашого обладнання та умовам, у яких проводитимуться вимірювання.

Основні характеристики щупів

Під час вибору щупа для осцилографа варто звертати увагу не лише на його конструкцію чи виробника, а й на технічні характеристики. Саме вони визначають, наскільки точно передаватиметься сигнал, чи не виникатимуть спотворення під час вимірювань і чи буде робота з обладнанням безпечною. Якщо параметри щупа не відповідають характеристикам осцилографа або умовам експлуатації, навіть сучасний вимірювальний прилад не зможе показати достовірний результат.

Смуга пропускання

Однією з найважливіших характеристик будь-якого щупа є смуга пропускання. Вона показує, сигнали якої максимальної частоти щуп здатний передати без суттєвих спотворень. Якщо частота досліджуваного сигналу перевищує можливості щупа, форма імпульсів може змінюватися, а виміряні значення будуть неточними.

Під час вибору варто орієнтуватися не лише на характеристики самого щупа, а й на можливості осцилографа. Бажано, щоб смуга пропускання щупа була не меншою, а в багатьох випадках навіть більшою за смугу пропускання вимірювального приладу. Такий запас дозволяє отримати точніше відображення швидких перехідних процесів, імпульсних сигналів і високочастотних коливань. Особливо це важливо для розробки сучасної електроніки, телекомунікаційного обладнання та цифрових пристроїв.

Коефіцієнт ослаблення

Ще один важливий параметр — коефіцієнт ослаблення. Він визначає, у скільки разів щуп для осцилографа зменшує амплітуду сигналу перед його передаванням. Найпоширенішими є моделі з коефіцієнтами 1×, 10× і 100×.

• Щупи 1× практично не змінюють рівень сигналу, тому добре підходять для вимірювання низьковольтних сигналів і роботи з електронними схемами, де потрібна максимальна чутливість. Проте вони мають обмежену смугу пропускання та більшу вхідну ємність.
• Щупи 10× вважаються універсальним рішенням. Вони забезпечують оптимальний баланс між точністю, смугою пропускання та мінімальним впливом на вимірюваний сигнал. Саме такі моделі найчастіше використовуються в лабораторіях, сервісних центрах і на виробництві.
• Щупи 100× призначені для роботи з високими напругами. Вони значно знижують рівень сигналу перед його подачею на вхід осцилографа, що дозволяє безпечно виконувати вимірювання в силовій електроніці, промисловому обладнанні та енергетичних системах.

Вхідний опір і ємність

Не менш важливими є вхідний опір і вхідна ємність щупа. Ці параметри визначають, наскільки сильно щуп впливатиме на досліджуване електричне коло.

Високий вхідний опір допомагає мінімізувати навантаження на схему, завдяки чому результати вимірювань залишаються максимально точними. Це особливо важливо під час роботи з чутливими електронними компонентами або мікропроцесорними пристроями.

Вхідна ємність також має велике значення. Якщо вона занадто висока, можуть виникати затримки сигналу, спотворення імпульсів або зміна характеристик високочастотних процесів. Саме тому професійні щупи осцилографа мають низьку власну ємність і підтримують можливість компенсації, що забезпечує стабільну передачу сигналу без помітних втрат.

Максимальна напруга

Перед використанням щупа обов'язково необхідно звернути увагу на максимально допустиму робочу напругу. Цей параметр визначає межі безпечної експлуатації обладнання.

Якщо напруга перевищує допустиме значення, існує ризик пошкодження щупа, осцилографа або навіть виникнення небезпечної ситуації для оператора. Особливо уважно потрібно підходити до вимірювань у силових мережах, промислових установках, інверторах, джерелах живлення та високовольтному обладнанні. У таких випадках використовують спеціальні високовольтні щупи, які мають підвищену ізоляцію та значно більший коефіцієнт ослаблення.

Дотримання рекомендацій виробника та використання щупів із відповідним запасом за максимальною напругою допомагають підвищити безпеку роботи й продовжити термін служби вимірювальної техніки.

Тип роз'єму

Також важлива характеристика — тип роз'єму. Саме він визначає, чи можна підключити щуп до конкретного осцилографа або іншого вимірювального приладу.

Найпоширенішим стандартом є BNC. Такі роз'єми використовуються в більшості сучасних осцилографів завдяки простому та надійному механізму фіксації, який забезпечує стабільний контакт навіть під час тривалої роботи.

У високочастотних вимірюваннях нерідко застосовуються роз'єми SMA, які забезпечують мінімальні втрати сигналу та ефективно працюють на значно вищих частотах. Крім того, існують й інші стандарти підключення, які використовуються у спеціалізованих вимірювальних комплексах або обладнанні окремих виробників.

Перед покупкою щупа важливо переконатися, що його роз'єм повністю сумісний із вашим осцилографом. Якщо використовується адаптер, варто враховувати, що він може впливати на якість сигналу. Правильно підібраний тип підключення забезпечить стабільну роботу вимірювальної системи, збереже точність вимірювань і допоможе уникнути зайвих труднощів під час експлуатації.

Переваги якісних щупів для вимірювальних приладів

Щуп часто сприймають як звичайний аксесуар до осцилографа чи іншого вимірювального приладу, однак саме він багато в чому визначає якість отриманих результатів. Використовуючи професійний щуп осцилографа, можна повністю реалізувати можливості вимірювального обладнання, уникнути похибок і працювати безпечно навіть зі складними електронними схемами. Саме тому досвідчені інженери та фахівці рекомендують не економити на цьому елементі вимірювальної системи.

1. Однією з головних переваг якісних щупів є висока точність вимірювань. Вони забезпечують стабільне передавання сигналу без значних втрат, що дозволяє осцилографу або іншому вимірювальному приладу відображати реальні характеристики досліджуваного процесу. Це особливо важливо під час діагностики електронних плат, ремонту складної техніки, тестування джерел живлення, мікроконтролерів та цифрових схем. Навіть незначна похибка може призвести до неправильних висновків, тому якісний щуп стає запорукою достовірних вимірювань.
2. Ще одна важлива перевага — мінімізація спотворень сигналу. Під час роботи з високочастотними або імпульсними сигналами будь-які втрати можуть змінити їхню форму, амплітуду чи тривалість. Якісні щупи мають оптимально підібраний вхідний опір, низьку паразитну ємність та ефективне екранування, що допомагає зменшити вплив електромагнітних завад. Завдяки цьому користувач отримує максимально точне відображення сигналу без додаткових шумів або викривлень.
3. Перевагою професійних щупів є також їхня надійність і тривалий термін служби. Для їх виробництва використовують якісні провідники, міцну ізоляцію, зносостійкі роз'єми та матеріали, розраховані на інтенсивне щоденне використання. Навіть після численних згинань кабель зберігає свою гнучкість, а контакти забезпечують стабільне й надійне з'єднання. Саме тому такі моделі користуються попитом у сервісних центрах, виробничих компаніях, лабораторіях та інших сферах, де вимірювання виконують регулярно.
4. Не менш важливим критерієм під час вибору щупа є безпека його використання. Насамперед потрібно переконатися, що модель розрахована на робочу напругу, з якою доведеться працювати, і має достатній рівень електричної ізоляції. Якщо вимірювання проводяться у високовольтних колах, варто використовувати спеціальні високовольтні щупи. Вони мають посилену ізоляцію, високий рівень захисту та відповідний коефіцієнт ослаблення, завдяки чому забезпечують безпечне й точне передавання сигналу навіть за високої напруги. Правильно підібраний щуп не лише допомагає отримати достовірні результати вимірювань, а й захищає вимірювальне обладнання та забезпечує безпеку користувача під час роботи.
5. Ще одна перевага сучасних щупів — зручність використання. Продумана конструкція дозволяє швидко підключатися до різних точок вимірювання навіть у важкодоступних місцях. Гострі наконечники, надійні затискачі, змінні насадки та ергономічна форма роблять роботу комфортнішою і скорочують час підготовки до вимірювань. Багато моделей комплектуються додатковими аксесуарами, які розширюють можливості використання в різних умовах.
6. Крім того, сучасні моделі щупів сумісні із більшістю популярних моделей осцилографів та інших вимірювальних приладів. Завдяки стандартним роз'ємам і великому вибору моделей можна легко підібрати варіант, який найкраще відповідатиме конкретним завданням. Такі щупи успішно використовують як у навчальних лабораторіях, так і в сервісних центрах, на виробництві чи під час професійної діагностики електронного обладнання. Головне — правильно обрати модель з урахуванням характеристик приладу та умов експлуатації.

Якісний щуп — це не просто допоміжний аксесуар, а важлива складова всієї вимірювальної системи. Він забезпечує точність результатів, зменшує вплив зовнішніх перешкод, підвищує безпеку роботи та робить процес вимірювання більш комфортним. Саме тому правильний вибір щупа є не менш важливим, ніж вибір самого осцилографа чи іншого вимірювального приладу.

Догляд та правила експлуатації щупів

Навіть найякісніший щуп потребує правильного догляду та дбайливої експлуатації. Від цього залежить не лише його термін служби, а й точність вимірювань. Пошкоджений кабель, зношений контакт або порушення ізоляції можуть спричинити похибки у вимірюваннях, нестабільну роботу обладнання, а в окремих випадках — створити небезпеку для користувача. Саме тому варто приділяти увагу простим правилам експлуатації, які допоможуть зберегти щуп у відмінному стані.

• Насамперед важливо забезпечити правильне зберігання. Після завершення роботи не слід залишати щуп у натягнутому стані або щільно намотувати кабель навколо осцилографа. Найкраще акуратно згорнути провід широкими кільцями без різких перегинів і покласти його в захисний чохол або спеціальне відділення кейса. Таке зберігання допомагає уникнути пошкодження внутрішніх провідників і продовжує строк служби кабелю.
• Не менш важливо регулярно перевіряти стан кабелів і контактів. Перед кожним використанням бажано оглянути ізоляцію, наконечник, роз'єм і заземлювальний провід. Якщо помітні тріщини, потертості, деформація контактів або інші ознаки зношування, користуватися таким щупом не рекомендується. Навіть незначні пошкодження можуть впливати на якість передавання сигналу та безпеку роботи.
• Особливу увагу варто приділяти захисту від механічних пошкоджень. Щупи не розраховані на сильні перегини, удари чи надмірне навантаження. Не слід тягнути їх за кабель під час від'єднання від осцилографа або використовувати як допоміжний елемент для фіксації проводів. Також небажано допускати потрапляння на кабель гострих предметів, агресивних хімічних речовин чи впливу високих температур, які можуть пошкодити ізоляцію.
• Не менш важливо дотримуватися рекомендацій виробника. Кожен щуп має власні технічні характеристики: допустиму робочу напругу, смугу пропускання, коефіцієнт ослаблення та умови експлуатації. Використання щупа поза межами зазначених параметрів може призвести до його пошкодження або некоректних результатів вимірювань. Якщо модель передбачає калібрування чи компенсацію, ці процедури слід виконувати відповідно до інструкції.

Дбайливе ставлення до вимірювального щупа не потребує багато часу, але значно підвищує надійність роботи всієї вимірювальної системи. Регулярний огляд, правильне зберігання та використання відповідно до технічних вимог допоможуть зберегти точність вимірювань, продовжити строк служби обладнання та забезпечити безпечну роботу з електричними колами.

Асортимент щупів для осцилографів і вимірювальних приладів SIMVOLT

Вибір якісного щупа не менш важливий, ніж вибір самого осцилографа. Саме тому купувати вимірювальні аксесуари варто у перевірених постачальників, які пропонують сертифіковану продукцію, професійні консультації та гарантійну підтримку. Це дозволяє бути впевненим, що щуп відповідатиме заявленим характеристикам, забезпечить точні вимірювання та прослужить тривалий час навіть за інтенсивної експлуатації.

У каталозі SIMVOLT представлений широкий вибір щупів для осцилографів і вимірювальних приладів, які підходять як для повсякденних вимірювань, так і для професійних завдань. В асортименті можна знайти моделі з різними коефіцієнтами ослаблення, смугою пропускання, максимальною робочою напругою та типами роз'ємів. Це дозволяє підібрати оптимальне рішення для ремонту електроніки, роботи в лабораторіях, виробничого контролю, сервісного обслуговування обладнання або навчального процесу. Ознайомитися з актуальним асортиментом можна в категорії «Щупи для осцилографів і вимірювальних приладів».

Якщо під час вибору виникають запитання, завжди можна скористатися консультацією фахівців SIMVOLT. Менеджери допоможуть визначити, який щуп для осцилографа найкраще підійде до конкретної моделі осцилографа, пояснять відмінності між різними типами щупів, порадять оптимальний коефіцієнт ослаблення, смугу пропускання та допустиму робочу напругу. Такий підхід особливо корисний для користувачів, які працюють зі спеціалізованим обладнанням або підбирають вимірювальні аксесуари вперше.

Важливою перевагою покупки в SIMVOLT є офіційна гарантія та якісне сервісне обслуговування. У каталозі представлені оригінальні щупи, які відповідають заявленим технічним характеристикам виробників. У разі виникнення запитань щодо експлуатації, сумісності чи вибору моделі завжди можна отримати консультацію фахівців і скористатися гарантійною підтримкою.

Крім щупів, у SIMVOLT доступний широкий вибір додаткових аксесуарів для вимірювального обладнання. За потреби можна підібрати адаптери, змінні наконечники, затискачі, кабелі, перехідники та інші комплектуючі, які роблять роботу з осцилографом більш зручною та допомагають виконувати різноманітні вимірювання. Завдяки широкому асортименту легко укомплектувати робоче місце всім необхідним для вирішення як стандартних, так і спеціалізованих завдань.

Обираючи щупи в інтернет-магазині SIMVOLT, ви отримуєте не лише якісне обладнання, а й професійну допомогу з його підбором. Це дозволяє знайти модель, яка повністю відповідає характеристикам вашого осцилографа, умовам експлуатації та поставленим завданням, щоб забезпечити точні й стабільні результати вимірювань протягом тривалого часу.
