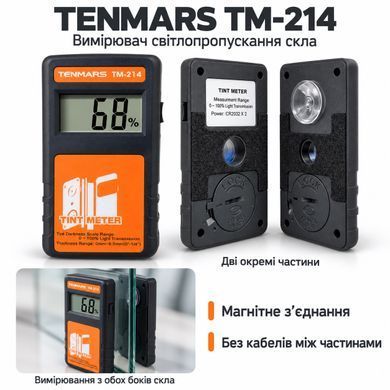

Вимірювач світлопропускання скла (тауметр) Tenmars TM-214 — рознімний, вимірює світлопропускання встановленого скла з обох боків
Tenmars TM-214 — рознімний тауметр для вимірювання коефіцієнта світлопропускання скла, плівок, пластиків та інших прозорих і тонованих матеріалів у діапазоні 0–100 % з роздільною здатністю 0,1 % і заявленою похибкою ±2 %. Прилад складається з двох окремих частин без кабелю між ними: передавача зі світлодіодним джерелом і приймача з фотодатчиком та дисплеєм. Частини прикладають одна навпроти одної з двох боків скла — тому TM-214 вимірює світлопропускання вже встановленого автоскла, у тому числі лобового та заднього скла, куди звичайний U-подібний тауметр-«прищіпка» не дістає.
Вимірювання відбувається автоматично: після увімкнення обох частин прилад самостійно калібрується на 100 % (частини складені разом, без скла), а після встановлення на скло показує відсоток пропускання приблизно за 4 с. У приладі використовується світлодіодне джерело з довжиною хвилі 550 нм; результат відображається у відсотках світлопропускання. Товщина скла (відстань між частинами) — до 6,5 мм. У комплекті — два контрольні зразки світлопропускання з відомими значеннями для перевірки приладу, кейс і батареї.
Чим зручний рознімний тауметр
Вимірювання встановленого скла з обох боків. U-подібні тауметри охоплюють лише край опущеного бокового скла; TM-214 ставиться у доступній для розміщення обох частин ділянці скла — на лобовому та задньому склі, бокових стеклах без опускання, на вітринах і скляних перегородках. Передавач розміщують з одного боку, приймач — навпроти з іншого, суміщаючи оптичні віконця.
Без кабелю між частинами. Передавач і приймач не з'єднані кабелем: кожен має власну батарею CR2032 та вимикач. Магнітне з'єднання дозволяє складати дві частини в компактний корпус, а присоска на передавачі допомагає закріпити його на склі.
Автоматичне калібрування на 100 %. Складіть частини разом і увімкніть обидва вимикачі — прилад виконає калібрування і покаже 100 %. Після цього він готовий до вимірювань; окремих кнопок налаштування немає.
Автоматична фіксація показань перед вимкненням. Через 60 с після останньої операції передавач автоматично вимикається, а приймач зберігає результат на дисплеї ще протягом 30 с, після чого показує OFF і вимикається.
Серія вимірювань. Якщо наступне вимірювання почати протягом 60 с після роз'єднання частин, відлік автовимкнення скидається і прилад продовжує працювати без повторного увімкнення — зручно при перевірці всіх вікон автомобіля поспіль.
Контрольні зразки в комплекті. Два контрольні зразки світлопропускання (з високим і низьким значенням, вказаним на кожному) дозволяють у будь-який момент перевірити, що показання приладу вкладаються у заявлені ±2 %.
Де застосовують TM-214
- Тонувальні студії та дитейлінг. Вимірювання фактичного світлопропускання скла до і після нанесення плівки, підбір плівки з урахуванням власного пропускання скла, приймання робіт із тонування.
- СТО та автопарки. Перевірка світлопропускання автомобільного скла під час обслуговування автомобілів та внутрішнього контролю автопарку; результат за 4 с без опускання скла.
- Продаж та встановлення плівок і скла. Перевірка заявленого світлопропускання архітектурних та автомобільних плівок, сонцезахисного і тонованого скла, полікарбонату.
- Виробництво та контроль якості. Вхідний контроль прозорих листових матеріалів, покриттів, захисних екранів.
- Оцінка затінення. Виробник вказує можливість оцінки світлозахисних властивостей штор і завіс — за умови розміщення частин приладу з обох боків матеріалу.
Як вимірювати
Протріть скло з обох боків — забруднення, волога й пошкодження поверхні можуть спотворювати результат. Складіть передавач і приймач разом, увімкніть обидва вимикачі та дочекайтеся 100 % на дисплеї. Прикладіть передавач віконцем до скла з одного боку, приймач — навпроти з іншого; через кілька секунд дисплей покаже світлопропускання у відсотках. При роз'єднанні частин на дисплеї з'являється Err. Після автовимкнення вимкніть обидва вимикачі та повторіть увімкнення.
Технічні характеристики Tenmars TM-214
| Вимірювана величина | Коефіцієнт світлопропускання, % |
| Джерело світла | Світлодіод, 550 нм |
| Діапазон вимірювання | 0,0–99,9 % та 100 % |
| Роздільна здатність | 0,1 % у діапазоні 0,0–99,9 %; 1 % при 100 % |
| Похибка | ±2 % (за температури 23 ± 5 °C, вологість менше 80 % RH) |
| Товщина вимірюваного матеріалу | До 6,5 мм (1/4″) |
| Час відгуку | Близько 4 с |
| Конструкція | Дві окремі частини (передавач і приймач) без кабелю; магнітне з'єднання частин для зберігання; присоска на передавачі; індикація Err при роз'єднанні |
| Дисплей | РК, 3 розряди; індикатори розряду батареї та фіксації показань |
| Калібрування | Автоматичне на 100 % при увімкненні зі складеними частинами |
| Фіксація показань | Автоматична перед вимкненням: приймач зберігає результат 30 с після вимкнення передавача |
| Автовимкнення | Передавач — через 60 с після останньої операції; приймач — через 90 с |
| Серія вимірювань | Повторне суміщення частин протягом 60 с скидає відлік автовимкнення |
| Живлення | 2 × CR2032 3 В (по одній у передавачі та приймачі) |
| Ресурс батарей | Близько 4000 вимірювань |
| Умови експлуатації | 0…+50 °C, менше 80 % RH без конденсації, у приміщенні, висота до 2000 м, ступінь забруднення 2 |
| Умови зберігання | −17…+50 °C, менше 80 % RH |
| Габарити | 107 × 60 × 30 мм |
| Маса | Близько 135 г без батарей |
| Відповідність | CE; ЕМС EN 61326-1 (CISPR 11, група 1, клас B); ANSI/UL 4200A-2023 (безпека дискових батарей) — за даними виробника |
Що слід враховувати
- Товщина до 6,5 мм — це відстань між частинами, тобто товщина скла або пакета «скло + плівка». Для багатошарових склопакетів і товстого броньованого скла прилад не призначений.
- Одна довжина хвилі. Вимірювання виконується на 550 нм. Для матеріалів із вираженим забарвленням показання можуть відрізнятися від інтегрального світлопропускання у видимому діапазоні.
- Чисте скло. Забруднення, волога й пошкодження поверхні можуть спотворювати результат — виробник окремо наголошує на очищенні скла перед вимірюванням.
- Зчитування результатів. Результати зчитують із дисплея та за потреби записують вручну.
- Дискові батареї CR2032. Небезпечні при ковтанні — зберігайте прилад і батареї в недоступному для дітей місці; відсік батареї має фіксатор.
Комплект поставки
- Тауметр Tenmars TM-214 (приймач + передавач) — 1 шт.
- Контрольні зразки світлопропускання (високе та низьке значення) — 2 шт.
- Пластиковий чохол для контрольних зразків — 1 шт.
- Батарея CR2032 3 В — 2 шт.
- Кейс для перенесення — 1 шт.
- Інструкція з експлуатації (у тому числі українською) — 1 шт.
Поширені запитання
Чим рознімний тауметр кращий за U-подібний («прищіпку»)?
U-подібний прилад надівається лише на край скла, тому вимірює бокові стекла в опущеному положенні і не дістає до лобового та заднього скла. TM-214 складається з двох частин, які прикладають з обох боків скла у доступній для розміщення обох частин ділянці — лобове, заднє, бокові без опускання, вітрини, перегородки.
Чи потрібно калібрувати прилад перед кожним вимірюванням?
Калібрування на 100 % відбувається автоматично при увімкненні зі складеними частинами. Для перевірки точності використовуйте контрольні зразки з комплекту: виміряне значення має збігатися зі значенням на зразку в межах ±2 %.
Чи можна виміряти світлопропускання лобового скла?
Так, за умови, що товщина скла не перевищує 6,5 мм і є змога сумістити оптичні віконця частин з обох боків. Передавач розміщують зовні, приймач — у салоні навпроти (або навпаки); результат зчитують з дисплея приймача.
Що показує прилад — пропускання плівки чи скла з плівкою?
Сумарне світлопропускання всього, що знаходиться між частинами: скла разом із плівкою. Пропускання самої плівки можна виміряти окремо на зразку або оцінити за показаннями до і після нанесення.
Чи потрібна повірка тауметра TM-214?
Необхідність повірки визначається сферою застосування та чинними метрологічними вимогами. Для конкретного завдання уточніть їх у профільного метролога. За запитом можливе калібрування в акредитованій лабораторії за ISO/IEC 17025.
Що означає Err на дисплеї?
За інструкцією, Err з'являється при роз'єднанні передавача та приймача. Перевірте їхнє взаємне розташування. Якщо одночасно з'являється індикатор розряду батареї, перевірте живлення; виробник указує на необхідність заміни батареї передавача.
