Гаусметр (тесламетр) Tenmars TM-197 — вимірювання магнітної індукції до 3000 мТл DC і 1500 мТл AC, USB та реєстрація даних

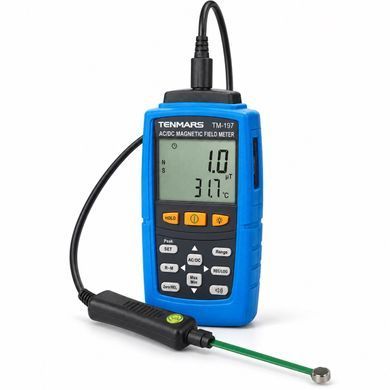

Tenmars TM-197 — портативний гаусметр із виносним зондом на датчику Холла для вимірювання магнітної індукції постійного поля (DC, з індикацією полярності N/S) у діапазоні 0…3000 мТл (mT), тобто 0…30 000 Гс (G), та змінного поля (AC, 40…500 Гц) у діапазоні 0…1500 мТл (0…15 000 Гс). Роздільна здатність на нижньому діапазоні — 0,01 мТл (0,1 Гс), одиниці перемикаються між гаусами й мілітеслами (1 мТл = 10 Гс). Прилад має автоматичний і ручний вибір діапазону, обнулення, режими REL, Peak, MAX/MIN і HOLD, сигналізацію GO/NO-GO із заданими межами, пам'ять на 200 записів вручну та автозапис до 7000 записів, USB і програму для Windows.

TM-197 призначений для роботи з магнітами та намагніченими деталями: контролю постійних магнітів і магнітних збірок, перевірки залишкової намагніченості після механічної обробки, оцінювання результату розмагнічування, вимірювання полів двигунів, магнітних систем та приладів, виявлення полів розсіювання. Це прилад для технологічного та лабораторного контролю в мілітеслах; для оцінювання рівнів слабких змінних НЧ-магнітних полів у мікротеслах у каталозі є тестери Tenmars TM-191A і TM-192D.

Що вимірює TM-197

Магнітна індукція DC з полярністю. Для постійних полів прилад показує величину індукції та полярність — N або S — залежно від того, яким полюсом магніт обернений до датчика. Це дозволяє не лише виміряти магнітну індукцію поблизу магніту, а й перевірити орієнтацію полюсів у збірці, визначити полярність вимірюваної складової залишкового магнітного поля деталі за заданої орієнтації зонда або розпізнати перевернутий магніт на лінії.

Магнітна індукція AC. У режимі AC прилад вимірює змінне поле в смузі 40…500 Гц — поля котушок, трансформаторів, двигунів, розмагнічувальних пристроїв, що живляться від мережі. Перемикання AC/DC — однією кнопкою.

Температура. Прилад додатково показує температуру в діапазоні −20…+50 °C з похибкою ±1,0 °C. Для температури функція обнулення недоступна.

Зонд Холла. Чутливий елемент розташований на кінці виносного зонда; він реагує на складову поля, перпендикулярну до площини датчика, тому результат залежить від орієнтації зонда відносно поля. Під час вимірювання чутливу головку розташовують поблизу поверхні магніту, дотримуючись орієнтації, показаної в інструкції (рис. 1); під час зберігання датчик закривають ковпачком. Роз'єм зонда має фіксатор: від'єднувати зонд можна лише після розблокування, а якщо зонд не вставлений або від'єднаний під час роботи, прилад показує код помилки.

Як виконується вимірювання

Обнулення. Перед вимірюванням зонд відводять від магнітного поля й натискають ZERO. Прилад блокує обнулення, якщо в точці зонда поле перевищує 0,3 мТл (3 Гс), — це захищає від помилкового «обнулення» корисного сигналу. Перед режимом Peak обнулення виконується автоматично.

Діапазони. За замовчуванням прилад сам обирає діапазон; кнопка Range перемикає в ручний режим на одній межі, а її утримання не менше 2 с повертає автоматичний вибір.

REL, Peak, MAX/MIN, HOLD. REL показує різницю між поточним і прийнятим за нуль значенням — зручно для порівняння двох магнітів або двох точок деталі. Peak утримує пікове значення, поки оператор проводить зондом над поверхнею, і показує його в нижньому рядку дисплея поряд із поточним. MAX/MIN запам'ятовує максимум і мінімум серії, HOLD фіксує показання. Зумер вимикається окремою кнопкою. Для порівняння деталей між собою зберігають однакові відстань, орієнтацію зонда та точку вимірювання.

Сигналізація GO/NO-GO

У меню налаштувань задаються верхня та нижня межі індукції й інтервал перевірки (за замовчуванням 2 с). Під час вимірювання прилад порівнює результат із межами й сигналізує про вихід за них — так на лінії швидко сортують придатні й непридатні магніти чи деталі без читання цифр. Якщо нижню межу задати вищою за верхню, прилад показує помилку.

Пам'ять і програма для ПК

Ручний запис. Кнопка REC зберігає поточне показання в пам'ять приладу — до 200 записів; записи переглядають на дисплеї в режимі R-M, очищення — через меню.

Автозапис. Утримання кнопки LOG вмикає автоматичний запис у внутрішню пам'ять приладу — до 7000 записів із заданим інтервалом; прилад при цьому працює автономно. Інтервал автозапису задається з комп'ютера через USB, туди ж вивантажуються накопичені дані.

Програма для Windows. Прилад підключається кабелем USB; програма виробника вивантажує записи, зберігає їх у файл Excel, будує графік і звіт зі статистикою (десять найбільших і десять найменших значень, середнє) та має можливість відображення полярності, записує показання в реальному часі з комп'ютера та дублює кнопки приладу — HOLD, ZERO, REL, AC/DC, MAX/MIN, діапазон, сигналізація, REC/LOG. Програма доступна для завантаження на сайті виробника.

Живлення, конструкція, обмеження

Живлення від шести батарей AAA — приблизно 100 годин роботи — або від мережевого адаптера 9 В / 0,5 А (у комплекті). Автовимкнення через 15 хв після останньої дії; його можна вимкнути при увімкненні (режим n-SL), а при живленні від адаптера воно не діє. Підсвічування дисплея вмикається на 30 с, від адаптера світить постійно. П'ятирозрядний дисплей до 30000, індикація перевантаження «OL» і розряду батарей. Корпус 156 × 73 × 35 мм, маса близько 320 г з батареями, на задній кришці — відкидна підставка. Електромагнітна сумісність — EN 61326-1 (CISPR 11, група 1, клас B); експлуатація в приміщенні, ступінь забруднення 2, висота до 2000 м.

Обмеження, які важливо знати до покупки. У діапазоні 2000,1…3000,0 мТл для постійного поля похибка виробником не нормується. Роздільна здатність 0,01 мТл (10 мкТл) не дозволяє точно оцінювати слабкі поля на рівні часток та одиниць мікротесл — для оцінювання рівнів НЧ-магнітного поля призначені TM-191A / TM-192D. Виробник забороняє використання в середовищі з горючими газами та у вологому середовищі. TM-197N не має USB, автоматичного запису та входу зовнішнього живлення; адаптер до її комплекту не входить. Ступінь захисту IP не зазначений.

Технічні характеристики Tenmars TM-197

Похибки нормовані для температури 23 ± 5 °C за вологості менше 80 %RH. Тут і далі «од.» — одиниці молодшого розряду.

Постійне магнітне поле (DC)

Змінне магнітне поле (AC, 40…500 Гц)

Температура

Загальні характеристики

Комплектація

• гаусметр Tenmars TM-197;
• зонд AC/DC із датчиком Холла та захисним ковпачком;
• мережевий адаптер 100–240 В → 9 В / 0,5 А;
• кабель USB;
• 6 батарей AAA;
• сумка для перенесення;
• інструкція з експлуатації українською мовою;
• програма для Windows — доступна для завантаження на сайті виробника.

Для яких завдань і для кого

Виробники та постачальники магнітів і магнітних систем. Вимірювання індукції поблизу постійних магнітів, перевірка однорідності партії, полярності та правильності складання магнітних систем; сортування на лінії з сигналізацією GO/NO-GO; протоколи вимірювань через Excel.

Механообробка, зварювання, неруйнівний контроль. Перевірка залишкової намагніченості деталей і заготовок після обробки, магнітного кріплення або магнітопорошкового контролю; контроль результату розмагнічування; оцінювання полів магнітних патронів, сепараторів і захватів. Допустимі значення залишкової індукції задає технологічна документація на виріб або подальшу операцію.

Електромеханіка та сервіс. Вимірювання полів роторів і статорів, котушок, електромагнітів, перевірка магнітів у датчиках і виконавчих механізмах; контроль полів розсіювання біля потужних магнітів.

Лабораторії та навчальні заклади. Вимірювання полів магнітів і соленоїдів у мілітеслах, порівняльні вимірювання режимом REL, автозапис із заданим інтервалом для спостереження за зміною поля.

Часті запитання

Чим відрізняються гауси й мілітесли?
Це дві одиниці магнітної індукції: 1 мТл = 10 Гс. Прилад показує результат у будь-якій із них — одиниця обирається в меню.

Чи підійде TM-197 для вимірювання поля від холодильника, монітора або лінії електропередач?
TM-197 не підходить для точного оцінювання слабких полів на рівні часток та одиниць мікротесл: його роздільна здатність — 0,01 мТл, тобто 10 мкТл. Для оцінювання рівнів слабких змінних НЧ-магнітних полів призначені тестери Tenmars TM-191A (одновісний) і TM-192D (тривісний).

Чому показання змінюються при повороті зонда?
Датчик Холла вимірює складову поля, перпендикулярну до площини чутливого елемента на кінці зонда. Чутливу головку розташовують поблизу поверхні магніту, дотримуючись орієнтації, показаної на рис. 1 інструкції. Для повторюваних вимірювань зберігають однакові відстань, орієнтацію та точку вимірювання.

Що означає полярність N/S на дисплеї?
У режимі DC прилад показує, яким полюсом магніт обернений до датчика. Так перевіряють орієнтацію магнітів у збірках і полярність вимірюваної складової залишкового поля деталі за заданої орієнтації зонда.

Чому прилад не обнулюється?
Обнулення блокується, якщо в точці зонда поле перевищує 0,3 мТл (3 Гс). Відведіть зонд від магнітів і намагнічених предметів і повторіть ZERO.

Яка залишкова намагніченість вважається допустимою?
Прилад вимірює індукцію, а допустиме значення задає технологічна документація на виріб або на наступну операцію (зварювання, гальванічне покриття, складання). TM-197 дозволяє перевірити деталь до і після розмагнічування та задокументувати результат. Придатність приладу для перевірки конкретного допуску визначають з урахуванням його похибки та методики вимірювання.

Чи потрібна програма для роботи з приладом?
Ні — вимірювання, ручний запис на 200 значень і сигналізація працюють без комп'ютера. Автоматичний запис запускається кнопкою приладу й ведеться в його внутрішню пам'ять; комп'ютер потрібен, щоб задати інтервал автозапису та вивантажити накопичені дані, а також для експорту в Excel, графіків і звітів.

Чи потрібна повірка?
Необхідність повірки визначається сферою застосування та чинними метрологічними вимогами. Для конкретного завдання уточніть їх у профільного метролога. За запитом можливе калібрування в акредитованій лабораторії за ISO/IEC 17025.
