УФ-радіометр UVC Tenmars TM-218 — 220…280 нм, калібрування 254 нм, до 40 мВт/см², логер

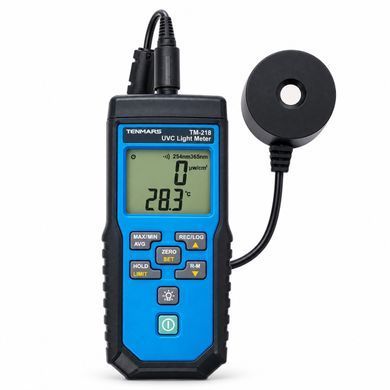

Tenmars TM-218 — портативний радіометр для вимірювання опроміненості в короткохвильовому ультрафіолеті UVC. Спектральний діапазон датчика — 220…280 нм, точка калібрування — 254 нм, тобто лінія випромінювання ртутних бактерицидних ламп низького тиску. Діапазон 1 мкВт/см²…40,00 мВт/см² у двох піддіапазонах з автоматичним перемиканням, заявлена похибка ±(4 % показання + 1 одиниця молодшого розряду). Датчик винесений на кабель довжиною близько 1 м, тому приймач можна розмістити в потрібній точці і зчитувати показання з вимірювального блока.

Крім поточного значення, TM-218 показує температуру, фіксує максимум, мінімум і середнє, має настроюваний поріг LIMIT зі звуковою сигналізацією та пам'ять на 200 записів із ручним або автоматичним записом з інтервалом від 5 с до 60 хв. Живлення — батарея 9 В, близько 100 годин роботи.

Для чого потрібен радіометр UVC

Контроль бактерицидних ламп і опромінювачів. Для контролю бактерицидної установки важливо знати фактичну опроміненість у робочій зоні та тривалість впливу; паспортна потужність лампи сама по собі не визначає отриману дозу. Ртутні лампи низького тиску втрачають вихід на 254 нм із напрацюванням, а після миття або заміни кварцового чохла рівень може змінюватися помітно. TM-218 дозволяє виміряти опроміненість на заданій відстані від лампи, порівняти її з початковим значенням і вчасно замінити лампу.

Виробництво та сервіс УФ-обладнання. Вхідний контроль ламп і опромінювачів, перевірка рівня на робочій відстані в камерах знезараження, ламінарних боксах і УФ-шафах, сервісний контроль доступних для вимірювання джерел UVC в установках знезараження води і повітря — з фіксацією результатів у пам'яті приладу для протоколу.

Що це не вимірює. Сонячне випромінювання UVC до поверхні Землі не доходить, тому TM-218 не призначений для оцінки сонячного ультрафіолету; для UVA/UVB (290…390 нм) у нас є Tenmars TM-223. Джерела за межами 220…280 нм — лампи 365 нм, лампи для полімеризації, лампи 395/405 нм — прилад не оцінює.

Особливості Tenmars TM-218

Два піддіапазони з автоперемиканням. 0…9999 мкВт/см² з роздільністю 1 мкВт/см² і 10,00…40,00 мВт/см² з роздільністю 0,01 мВт/см². Прилад сам вибирає піддіапазон; одиниці на дисплеї змінюються відповідно. Похибка ±(4 % показання + 1 одиниця молодшого розряду) заявлена для 23 ±5 °C і вологості менше 80 %.

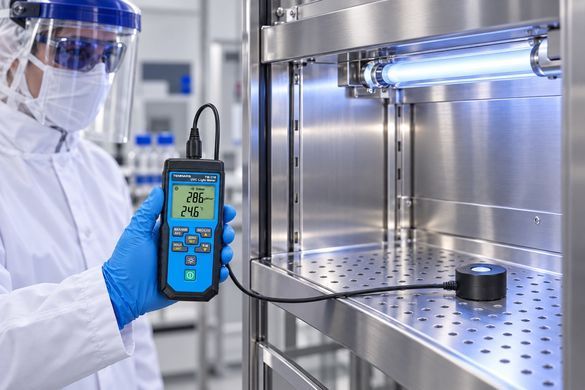

Виносний датчик на кабелі ≈1 м. Датчик Ø39,5 × 30,5 мм з'єднується з приладом кабелем через роз'єм із фіксатором. Це дає змогу розмістити приймач у потрібній точці — у камері, під лампою, на робочій поверхні — і зчитувати показання з вимірювального блока. Для контролю лампи приймач спрямовують на джерело; для вимірювання опроміненості конкретної поверхні його розташовують у площині цієї поверхні.

Температура на тому ж дисплеї. У нижньому рядку прилад показує температуру 0…70 °C (роздільність 0,1 °C, похибка ±1 °C) — зручно фіксувати умови, за яких виконано вимірювання, оскільки вихід ртутних ламп залежить від температури.

MAX / MIN / AVG і HOLD. Режим фіксації показує по черзі найбільше, найменше та середнє значення за час спостереження; HOLD заморожує показання на дисплеї. Це зручно для пошуку максимуму опроміненості під лампою або оцінки рівномірності поля.

Поріг LIMIT зі звуковою сигналізацією. Користувач задає граничне значення окремо для кожного піддіапазону; звуковий сигнал допомагає контролювати рівень, не дивлячись на дисплей. Виробник позиціонує це як допоміжний критерій для контролю якості; сигнал можна вимкнути.

Пам'ять на 200 записів. Запис вручну натисканням кнопки або автоматично з вибраним інтервалом (5, 10, 20, 30, 60 с; 5, 10, 20, 30, 60 хв). Перегляд збережених записів — на дисплеї приладу; при заповненні пам'яті з'являється повідомлення FULL, пам'ять очищають через меню налаштувань. Експорт даних на ПК у наданій інструкції не описаний.

Сервісне коригування показань. Меню налаштувань передбачає коригування показань температури (SET5) і показань на 254 нм (SET6), а також процедуру налаштування після заміни датчика (SET9). Коригування на 254 нм виконують за еталонним джерелом або в лабораторії; процедура SET9 сама по собі не є метрологічним калібруванням.

Підсвітка, автовимкнення, батарея 9 В. Підсвітка дисплея вимикається автоматично через 15 с; автовимкнення живлення можна відключити для тривалих спостережень. Батарея 9 В (6F22) забезпечує до 100 годин роботи без сигналізації; індикатор розряду — на дисплеї. На корпусі вимірювального блока — гніздо для штатива.

Як виконати вимірювання

1. Під'єднайте штекер датчика до гнізда на верхньому торці приладу за міткою на корпусі; без датчика після ввімкнення на дисплеї з'являється Err.
2. Увімкніть прилад. Закрийте приймальну поверхню датчика непрозорою для UVC кришкою і натисніть ZERO для обнулення — за відсутності випромінювання на приймачі. Не натискайте ZERO на освітленому датчику.
3. Розмістіть датчик у точці вимірювання: для контролю лампи — приймачем до джерела, для опроміненості поверхні — у площині цієї поверхні; за потреби зафіксуйте датчик відповідним тримачем.
4. Зачекайте на стабілізацію показань (інтервал вибірки — 2 с) і зчитайте значення; для протоколу запишіть його в пам'ять кнопкою REC або ввімкніть автозапис.
5. Для порівняння з попередніми перевірками вимірюйте на тій самій відстані та в тій самій точці, після прогріву лампи відповідно до її документації.

Безпека. Випромінювання UVC небезпечне для очей і шкіри. Під час вимірювань біля ввімкнених ламп використовуйте засоби захисту очей, обличчя і шкіри, призначені саме для UVC, або розміщуйте датчик до ввімкнення джерела і виконуйте вимірювання з-за екрана; кабель датчика сам по собі безпечної відстані не забезпечує. Не дивіться на джерело.

Про точність. Прилад калібрований на 254 нм; для джерел з іншим розподілом спектра в межах 220…280 нм, зокрема UVC-світлодіодів 265…280 нм, показання залежать від спектральної чутливості датчика і можуть відрізнятися від дійсної опроміненості.

Технічні характеристики УФ-радіометра Tenmars TM-218

Комплект постачання

• УФ-радіометр Tenmars TM-218 — 1 шт.
• Датчик UVC на кабелі ≈1 м — 1 шт.
• Батарея 9 В — 1 шт.
• Футляр для перенесення — 1 шт.
• Інструкція з експлуатації українською мовою — 1 шт.

Кому підійде

Медичним закладам, лабораторіям, харчовим і фармацевтичним виробництвам. Періодичний контроль бактерицидних опромінювачів і камер: вимірювання на контрольній відстані, порівняння з початковим рівнем, запис у пам'ять для журналу.

Сервісним службам і виробникам УФ-обладнання. Перевірка ламп після заміни, оцінка старіння, контроль ламінарних боксів і доступних джерел UVC в установках знезараження води і повітря.

Службам охорони праці. Вимірювання опроміненості UVC біля джерел 254 нм на робочих місцях і перевірка ефективності екранів; оцінку відповідності нормам виконують за чинною методикою.

Часті запитання про Tenmars TM-218

Чи підходить TM-218 для UVC-світлодіодів?
Світлодіоди 265…280 нм потрапляють у спектральний діапазон приладу, але калібрування виконане на 254 нм, а чутливість датчика в межах діапазону нерівномірна. Показання для таких джерел придатні для порівняльного контролю (лампа нова — лампа після напрацювання), а для абсолютних значень потрібне врахування спектра джерела.

Чи можна виміряти сонячний ультрафіолет або лампу солярію?
Ні. Сонячне UVC не досягає поверхні Землі, а лампи соляріїв і більшість інших побутових УФ-джерел випромінюють у діапазоні UVA/UVB, за межами чутливості TM-218. Для 290…390 нм призначений Tenmars TM-223.

Як оцінити дозу опромінення?
Прилад показує опроміненість (мкВт/см² або мВт/см²), дозу не обчислює. За сталої опроміненості дозу в мДж/см² оцінюють як добуток опроміненості на тривалість опромінення в секундах: наприклад, 100 мкВт/см² × 600 с = 60 мДж/см². Якщо опроміненість за час впливу змінюється, потрібне інтегрування за часом — окремим дозиметричним засобом або за методикою.

На якій відстані вимірювати?
На тій, яку встановлює методика або документація опромінювача; для періодичного контролю головне — повторювати вимірювання в одній точці та на одній відстані, після прогріву лампи. Опроміненість швидко зменшується з відстанню, тому результати на різних відстанях непорівнянні.

Що означає Err після ввімкнення?
Не під'єднаний або неправильно під'єднаний датчик. Вимкніть прилад, вставте штекер датчика за міткою на корпусі до фіксації і ввімкніть знову.

Чи потрібні TM-218 калібрування або повірка?
Необхідність повірки визначається сферою застосування та чинними метрологічними вимогами; для конкретного завдання уточніть їх у профільного метролога. Для періодичного порівняльного контролю ламп важлива насамперед повторюваність умов вимірювання.
