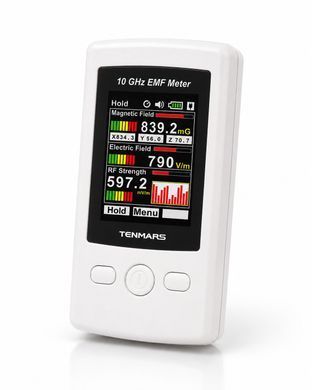

Вимірювач електромагнітного випромінювання (EMF-метр) 3 в 1 до 10 ГГц Tenmars TM-190T
Tenmars TM-190T — EMF-метр 3 в 1: низькочастотне магнітне поле, низькочастотне електричне поле та високочастотне (радіочастотне) випромінювання в діапазоні від 50 МГц (MHz) до 10 ГГц (GHz). Усі три параметри вимірюються та відображаються одночасно на кольоровому TFT-дисплеї 2,4" з роздільною здатністю 240×320 пікселів. Прилад розроблено тайванською компанією Tenmars Electronics.
TM-190T — оновлена версія моделі Tenmars TM-190: верхню межу вимірювання радіочастотного поля розширено з 3,5 до 10 ГГц. Це дозволяє вимірювати більшість сучасних джерел RF-випромінювання, включаючи Wi-Fi 6E та мережі 5G Sub-6.
Основні переваги
- ✓ Магнітне, електричне та RF-поле в одному приладі
- ✓ RF-діапазон до 10 ГГц: Wi-Fi 2.4 / 5 / 6E, 5G Sub-6
- ✓ Трьохосьовий датчик магнітного поля
- ✓ Кольоровий TFT-дисплей 2,4"
- ✓ RF-гістограма останніх 20 вимірювань
- ✓ Утримання показань Data Hold
- ✓ Вага лише 120 г
Трьохосьовий датчик магнітного поля
Вимірювання за трьома осями одночасно. Прилад оснащено трьома незалежними датчиками магнітного поля промислової частоти 50/60 Гц. На екран виводяться окремі значення за осями X, Y, Z та сумарний результат B = √(Bx² + By² + Bz²). Завдяки цьому значно зменшується залежність результату від орієнтації приладу відносно джерела — на відміну від одноосьових вимірювачів.
Три діапазони вимірювання. 20/200/2000 мГс (mG) або 2/20/200 мкТл (µT) — одиниці перемикаються в меню. Роздільна здатність від 0,02 мГс дозволяє фіксувати навіть слабкі фонові поля. Типові об'єкти контролю: лінії електропередачі, розподільні щити, трансформатори, побутова техніка, електропроводка в стінах.
Датчик електричного поля
Діапазон 50–2000 В/м (V/m). Вимірювання напруженості низькочастотного електричного поля 50/60 Гц з точністю ±(7% + 50 молодших розрядів). Датчик розташований у верхній частині корпусу: під час вимірювання прилад слід тримати за нижню частину, під дисплеєм, і спрямовувати верхнім торцем на досліджуваний об'єкт — так рука оператора не спотворює результат.
Радіочастотне поле від 50 МГц до 10 ГГц
Розширений діапазон частот. Ключова відмінність TM-190T — верхня межа вимірювання ВЧ-поля 10 ГГц. У зону чутливості потрапляють усі основні побутові та телекомунікаційні джерела: мобільний зв'язок GSM/3G/4G LTE, мережі 5G у діапазоні C-band (3,3–4,2 ГГц), Wi-Fi 2.4 / 5 / 6E (до 7,1 ГГц), Bluetooth, DECT-телефони, мікрохвильові печі (2,45 ГГц), радіорелейні лінії. Точність ±2 дБ нормується на частоті 2,45 ГГц; результати нижче 1 ГГц та в діапазоні 8–10 ГГц виробник визначає як довідкові.
П'ять одиниць вимірювання на вибір. Густина потоку потужності — мкВт/м² (µW/m²) або мкВт/см² (µW/cm²), напруженість поля — мВ/м (mV/m) та мА/м (mA/m), рівень потужності — дБм (dBm). Діапазон вимірювання: від 0,2 мкВт/м² до 554,6 мВт/м² (від -51 до +16 дБм). Радіочастотний датчик є одноосьовим і спрямованим — вимірювання виконуються відповідно до позначки RF SENSOR на корпусі.
Історія вимірювань. На екрані відображається гістограма останніх 20 результатів ВЧ-вимірювань з інтервалом оновлення 6 секунд — зручно відстежувати динаміку сигналу, наприклад імпульсний характер випромінювання роутера чи базової станції.
Кольорова індикація рівня небезпеки
Для швидкої оцінки обстановки без аналізу цифр кожен із трьох каналів має кольорову шкалу — зелену, жовту та червону зони:
| Зона | Магнітне поле | Електричне поле | ВЧ-поле |
|---|---|---|---|
| Зелена | 0–10,00 мГс | 0–500 В/м | 0–0,99 мВт/м²; 0–0,59 В/м |
| Жовта | 10,01–100 мГс | 501–1000 В/м | 1–9,99 мВт/м²; 0,6–1,9 В/м |
| Червона | 101–2000 мГс | >1001 В/м | >10 мВт/м²; >2 В/м |
Кольорові зони мають довідковий характер і не замінюють чинні санітарні норми. Додатково передбачено звукову сигналізацію перевищення порогів (три варіанти тону, вимикається в меню) та індикацію перевантаження «OL».
Зручність у роботі
Утримання результату (Data Hold). Фіксація всіх трьох показань на екрані однією кнопкою — зручно для запису результатів у важкодоступних місцях.
Меню п'ятьма мовами. Англійська, іспанська, японська, традиційна та спрощена китайська. Три рівні яскравості дисплея.
Автовимкнення. Час налаштовується: 1/3/5/10/15/30 хвилин або вимкнено (за замовчуванням 5 хвилин) — заощаджує заряд трьох батарейок AAA, від яких прилад працює приблизно 6 годин.
Технічні характеристики Tenmars TM-190T
| Магнітне поле (50/60 Гц) | |
| Тип датчика | трьохосьовий (X, Y, Z) |
| Діапазони | 20/200/2000 мГс (2/20/200 мкТл) |
| Роздільна здатність | 0,02/0,1/1 мГс (0,002/0,01/0,1 мкТл) |
| Точність | ±(15% + 100 молодших розрядів) |
| Електричне поле (50/60 Гц) | |
| Діапазон | 50–2000 В/м |
| Точність | ±(7% + 50 молодших розрядів) |
| Радіочастотне поле | |
| Частотний діапазон | 50 МГц – 10 ГГц |
| Точність | ±2 дБ на 2,45 ГГц; нижче 1 ГГц та 8–10 ГГц — довідкові значення |
| Одиниці вимірювання | мкВт/м²–мВт/м²; мкВт/см²; мВ/м–В/м; мА/м; дБм |
| Діапазон вимірювання | 0,2 мкВт/м² – 554,6 мВт/м²; 0,02–55,4 мкВт/см²; 36,1 мВ/м – 14,46 В/м; 0,02–38,35 мА/м; -51…+16 дБм |
| Роздільна здатність | 0,2 мкВт/м²; 0,02 мкВт/см²; 0,2 мВ/м; 0,02 мА/м; 2 дБ |
| Оновлення RF-гістограми | кожні 6 с, до 20 значень |
| Загальні характеристики | |
| Дисплей | кольоровий TFT 2,4", 240×320, 4 розряди |
| Індикація перевантаження | «OL» |
| Утримання результату | так (HOLD) |
| Звукова сигналізація | клавіші та пороговий сигнал, 3 варіанти тону, вимикається |
| Мови меню | англійська, іспанська, японська, китайська (традиційна та спрощена) |
| Автовимкнення | вимк./1/3/5/10/15/30 хв (за замовчуванням 5 хв) |
| Живлення | 3 × 1,5 В AAA (лужні), час роботи ~6 год |
| Робочі умови | 5…40 °C, вологість до 80% |
| Умови зберігання | -10…60 °C, вологість до 70% |
| Розміри та маса | 115 × 60 × 21 мм, близько 120 г |
Санітарні норми України та пороги приладу
Гранично допустимі рівні (ГДР) електромагнітних полів для населення в Україні встановлюють Державні санітарні норми ДСН 239-96 (у редакції наказу МОЗ України № 266 від 13.03.2017):
- радіочастотний діапазон 300 МГц – 300 ГГц: 10 мкВт/см², що дорівнює 100 мВт/м²;
- електричне поле частотою 50 Гц усередині житлових приміщень: 500 В/м.
Для робочих місць діють окремі нормативи — ДСН 3.3.6.096-2002. Міжнародним орієнтиром слугують рекомендації ICNIRP, за якими граничний рівень магнітного поля промислової частоти 50 Гц для населення становить 200 мкТл (2000 мГс).
Пороги кольорових зон TM-190T налаштовані жорсткіше за нормативи: межа зеленої зони електричного поля (500 В/м) збігається з українським ГДР для житлових приміщень, а червона зона ВЧ-каналу починається з 10 мВт/м² (1 мкВт/см²) — це вдесятеро нижче за ГДР. Тобто прилад сигналізує про підвищені рівні «із запасом», за принципом обережності.
Чого цей прилад не робить
Щоб уникнути хибних очікувань, звертаємо увагу на обмеження моделі:
- TM-190T вимірює інтенсивність поля, але не визначає частоту джерела — це не аналізатор спектра. Прилад покаже сумарний рівень усіх ВЧ-джерел у діапазоні чутливості.
- Немає пам'яті вимірювань з експортом та підключення до ПК — результати фіксуються лише функцією HOLD та гістограмою на екрані.
- Точність ВЧ-каналу нормована на 2,45 ГГц; нижче 1 ГГц та вище 8 ГГц значення довідкові.
- Міліметровий діапазон 5G (24 ГГц і вище) — поза межами вимірювання.
Комплект постачання
- Вимірювач Tenmars TM-190T — 1 шт.
- Елемент живлення 1,5 В AAA — 3 шт.
- Інструкція користувача українською мовою — 1 шт.
Кому підійде Tenmars TM-190T
Власникам житла та офісів. Компактний детектор електромагнітного випромінювання для дому: комплексна оцінка електромагнітної обстановки: перевірка спальні й дитячої кімнати, вибір місця для ліжка чи робочого столу відносно роутера, електрощита, ЛЕП за вікном. Кольорові зони дозволяють орієнтуватися в результатах без спеціальної підготовки.
Фахівцям з охорони праці. Індикативний вимірювач електромагнітного поля для оперативного контролю рівнів на робочих місцях біля електроустаткування, серверних, передавального обладнання — для виявлення проблемних зон перед замовленням атестованих вимірювань.
Сервісним інженерам та радіоаматорам. Перевірка витоку НВЧ-випромінювання мікрохвильових печей (2,45 ГГц — саме точка нормування точності), оцінка випромінювання антен, базових станцій, Wi-Fi обладнання, зокрема в нових діапазонах 5–7 ГГц.
Поширені запитання про Tenmars TM-190T
Чим TM-190T відрізняється від Tenmars TM-190?
Єдина функціональна відмінність — діапазон вимірювання радіочастотного поля: 50 МГц – 10 ГГц у TM-190T проти 50 МГц – 3,5 ГГц у TM-190. Датчики магнітного та електричного поля, дисплей, точність і габарити ідентичні. TM-190T замінює TM-190 в асортименті виробника як актуальна модель.
Чим TM-190T відрізняється від Tenmars TM-195 і TM-196?
TM-195 (50 МГц – 3,5 ГГц) і TM-196 (10 МГц – 8 ГГц) — спеціалізовані RF-метри з трьохосьовим ізотропним датчиком: вони вимірюють лише радіочастотне поле, зате: результат не залежить від орієнтації приладу, є пам'ять вимірювань із фіксацією максимальних і середніх значень. Проте низькочастотне магнітне та електричне поле 50 Гц вони не вимірюють. TM-190T — комбінований прилад «3 в 1» з одноосьовим спрямованим ВЧ-датчиком: один прилад для повного обстеження приміщення. Для прецизійних вимірювань саме ВЧ-поля точнішим вибором будуть TM-195 або TM-196.
Що обрати: TM-190T чи прилади Gigahertz Solutions?
Німецькі вимірювачі Gigahertz Solutions (HF35C, HF59B, NFA1000 тощо) — професійна техніка для будівельної біології: логарифмічно-періодичні антени, вища чутливість, аналіз імпульсних сигналів, проте кожен прилад покриває вужчий діапазон і коштує в рази дорожче. TM-190T — компактне універсальне рішення для індикативного контролю одразу трьох типів полів. Для професійних обстежень з оформленням протоколу доцільніша техніка класу Gigahertz Solutions, для самостійної оцінки житла чи робочих місць достатньо TM-190T.
Чи вимірює прилад випромінювання Wi-Fi роутера на 5 ГГц?
Так. Діапазони Wi-Fi 5 ГГц (5,15–5,85 ГГц) та Wi-Fi 6E (до 7,1 ГГц) повністю входять у зону вимірювання TM-190T — на відміну від попередньої моделі TM-190, яка обмежувалася 3,5 ГГц.
Чи підходить TM-190T для контролю випромінювання 5G?
Так, для мереж 5G у діапазоні C-band (n77/n78, 3,3–4,2 ГГц), який є основним для розгортання 5G в Європі та Україні. Міліметровий діапазон (24 ГГц і вище) прилад не вимірює.
Чи можна перевірити витік мікрохвильової печі?
Так, це одне з типових застосувань. Мікрохвильові печі працюють на частоті 2,45 ГГц — саме на ній нормована точність приладу (±2 дБ). Вимірювання проводять по периметру дверцят увімкненої печі.
Чи показує прилад, яке саме джерело випромінює?
Ні. TM-190T — вимірювач інтенсивності поля, а не аналізатор спектра: він показує сумарний рівень усіх джерел у діапазоні чутливості. Локалізувати джерело можна переміщенням приладу — рівень зростає з наближенням до нього.
Що означають зелена, жовта та червона зони на екрані?
Це вбудовані довідкові пороги виробника для швидкої оцінки: зелена — низький рівень поля, жовта — підвищений, червона — високий. Вони не є нормативними значеннями; для офіційних висновків слід керуватися чинними санітарними нормами.
Чи потрібна приладу державна повірка?
У більшості випадків прилад використовується як індикативний технологічний засіб контролю і не потребує обов'язкової державної повірки. За потреби документального підтвердження характеристик можливе проведення калібрування в акредитованій за ISO/IEC 17025 лабораторії, наприклад у ДП «Укрметртестстандарт». Необхідність повірки або калібрування залежить від сфери застосування приладу.
