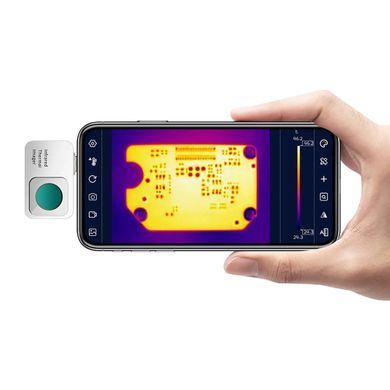

Тепловізор-приставка для смартфонів (256×192, Android, USB-C) DYT H2FB

DYT H2FB — компактний інфрачервоний тепловізор, що підключається до смартфона через USB Type-C і перетворює його на повноцінний інструмент теплового аналізу. Матриця 256×192 пікселів з кроком 12 мкм та чутливістю NETD <50 мК забезпечує деталізоване термозображення, а широкий діапазон вимірювання температури від -15°C до +600°C дозволяє працювати як з побутовими завданнями, так і з промисловим обладнанням.

Прилад важить лише 19 грамів, має корпус із алюмінієвого сплаву та ступінь захисту IP54. Працює через безкоштовний Android-додаток з підтримкою 6 кольорових палітр, точкового/лінійного/зонового вимірювання, відстеження мінімальної та максимальної температури, тривоги перевищення порогу та запису фото і відео.

Ключові функції

ІЧ-матриця 256×192 пікселів. Неохолоджуваний мікроболометричний детектор промислового класу з кроком пікселя 12 мкм. Спектральний діапазон 8–14 мкм охоплює основне вікно теплового випромінювання, а частота оновлення 25 Гц забезпечує плавне зображення в реальному часі.

Діапазон температур -15°C...+600°C. Один із найширших діапазонів серед тепловізорів-приставок цього класу. Точність ±2°C або ±2% від показання. Підходить для діагностики як охолоджувального обладнання, так і промислових нагрівачів, печей, двигунів.

Кут огляду 56°×42°. Об'єктив 3.2 мм із широким полем зору дозволяє захопити великі об'єкти з близької відстані — ідеально для роботи в обмеженому просторі: електрощитах, серверних шафах, під капотом автомобіля.

Зонове вимірювання температури. Додаток підтримує додавання точок, ліній та прямокутних зон на термозображення. Лінії та зони автоматично відображають максимальну і мінімальну температуру в межах виділеної області — зручно для порівняльного аналізу.

Відстеження температури (Temperature Tracking). Автоматичне відстеження найгарячішої (червоний маркер), найхолоднішої (синій) та центральної (жовтий) точок на екрані в реальному часі.

Тривога високої температури. Налаштовуваний поріг тривоги — при перевищенні заданого значення прилад подає звуковий сигнал, а екран блимає червоним. Працює як для всього кадру, так і для виділених зон.

Виділення високотемпературних зон. Режим, у якому гарячі ділянки відображаються в обраній палітрі, а решта — у чорно-білому. Зручно для швидкого виявлення перегріву без аналізу всього зображення.

6 кольорових палітр. Iron (залізо), White Hot (біле гаряче), Black Hot (чорне гаряче), Rainbow (веселка), Red Hot (червоне гаряче), Cold Blue (холодний синій) — для різних сценаріїв: від загального огляду до акцентування на конкретних температурних зонах.

Фото та відеозапис. Збереження термознімків (з температурними даними) та запис відео з можливістю увімкнення звуку. Вбудована галерея для перегляду та управління файлами.

Технічні характеристики

Інфрачервона матриця

Вимірювання температури

Загальні параметри

Сфери застосування

Електрика та енергетика. Перевірка електрощитів, автоматів, контакторів та з'єднань на перегрів. Виявлення аномальних температурних зон без вимкнення обладнання. Тривога високої температури попередить про критичні ділянки.

Обслуговування будівель та HVAC. Пошук витоків тепла через стіни, вікна, двері. Перевірка рівномірності нагріву теплих підлог та радіаторів. Діагностика систем кондиціювання та вентиляції — виявлення засмічених фільтрів та несправних компресорів.

Автомобільна діагностика. Перевірка системи охолодження, гальмівних механізмів, електропроводки. Пошук перегріву підшипників, генератора, каталізатора. Діапазон до 600°C дозволяє працювати з випускною системою.

Промислове обслуговування. Контроль температури двигунів, редукторів, підшипників, трубопроводів та теплообмінників. Планове технічне обслуговування на основі термографічних даних — виявлення проблем до виходу обладнання з ладу.

Сонячна енергетика. Діагностика фотоелектричних панелей — виявлення гарячих точок (hot spots), дефектних комірок та проблем із з'єднаннями. Широкий кут огляду 56° дозволяє сканувати панелі з близької відстані.

Пошуково-рятувальні операції. Виявлення людей та тварин у темряві, задимлених приміщеннях, на відкритій місцевості. Портативність (19 г) дозволяє завжди мати тепловізор з собою.

Домашнє використання. Перевірка утеплення будинку, пошук протікань, контроль роботи побутових приладів. Перевірка електропроводки на перегрів — профілактика пожеж.

Переваги DYT H2FB

• Ультракомпактний — 34×26.5×15 мм та лише 19 г.
• Широкий діапазон -15°C...+600°C — на відміну від більшості конкурентів, що обмежені 550°C, H2FB вимірює до 600°C єдиним безперервним діапазоном.
• IP54 — захист від пилу та бризок води. Можна працювати на вулиці в дощову погоду та в запилених промислових умовах.
• Алюмінієвий корпус — міцний та довговічний, на відміну від пластикових аналогів. Також слугує як тепловідвід для матриці.
• Низьке енергоспоживання — не розряджає смартфон, живлення через USB-C.
• Професійний додаток — зонове вимірювання, тривога, відстеження, 6 палітр, налаштування емісійності та корекції.

Комплект постачання

• Тепловізор DYT H2FB — 1 шт.
• Серветка для чищення об'єктива — 1 шт.
• Чохол для транспортування — 1 шт.
• Інструкція з експлуатації (англійська) — 1 шт.

Часті запитання (FAQ)

Чи працює H2FB з iPhone?

Ні. DYT H2FB має роз'єм USB Type-C і працює тільки з Android-смартфонами та планшетами з підтримкою OTG. Для роботи потрібно увімкнути функцію OTG у налаштуваннях смартфона (на більшості сучасних Android-пристроїв вона активована за замовчуванням).

Чи потрібно встановлювати додаток?

Так. Для роботи потрібен безкоштовний Android-додаток від виробника. Він забезпечує всі функції: відображення термозображення, вимірювання, палітри, тривоги, запис фото та відео. Посилання на завантаження надається разом з приладом.

Що таке емісійність і навіщо її налаштовувати?

Емісійність (коефіцієнт випромінювання) — це здатність поверхні випромінювати інфрачервону енергію. Різні матеріали мають різну емісійність: шкіра людини ≈0.98, метал без фарби ≈0.1–0.3, пластик ≈0.85–0.95. Правильне налаштування емісійності критично важливо для точного вимірювання температури. У додатку є таблиця емісійності поширених матеріалів.

Яка мінімальна відстань для вимірювання?

Об'єктив має фіксований фокус — оптимальна відстань залежить від розміру об'єкта. Для більшості завдань рекомендована відстань від 0.25 до 5 м. На дуже близькій відстані (менше 15–20 см) зображення може бути нечітким.

Чим H2FB відрізняється від HTI HT-203H?

HTI HT-203H — це прямий конкурент з аналогічною роздільною здатністю 256×192 і кутом огляду 56°×42°. Основні відмінності:

• Діапазон температур: H2FB вимірює від -15°C до +600°C єдиним діапазоном, тоді як HT-203H має два переключувані діапазони: -20°C...+120°C та +120°C...+550°C. У H2FB верхня межа вища (+600°C проти +550°C).
• Захист IP54: H2FB має заявлений ступінь захисту IP54, у HT-203H захист не заявлений.
• Корпус: H2FB — алюмінієвий сплав, HT-203H — пластик.
• Детектор: обидва використовують матрицю 256×192, 12 мкм, але H2FB побудований на основі детектора з оксиду ванадію (VOx) промислового класу.
• Палітри: HT-203H має 10 палітр, H2FB — 6 палітр.

Чим H2FB відрізняється від HTI HT-203U?

HTI HT-203U — конкурент із тією ж роздільною здатністю 256×192, але з відмінностями:

• Кут огляду: H2FB має ширший кут 56°×42° (об'єктив 3.2 мм) проти 50°×37.2° у HT-203U (об'єктив 3.5 мм). Ширший кут зручніший для роботи на близькій відстані.
• Діапазон температур: H2FB — єдиний діапазон до +600°C. HT-203U — два переключувані діапазони до +550°C.
• Чутливість NETD: H2FB — <50 мК, HT-203U — ≤40 мК (HT-203U трохи чутливіший).
• Розмір: H2FB значно компактніший — 34×26.5×15 мм і 19 г проти 46×70×14 мм і 28 г у HT-203U.
• Захист: обидва мають IP54.
• Палітри: HT-203U має 8 палітр, H2FB — 6.
• Детектор: HT-203U використовує аморфний кремній (a-Si), H2FB — оксид ванадію (VOx). VOx-детектори традиційно вважаються більш чутливими та стабільними.

Чи можна використовувати тепловізор для вимірювання температури тіла?

Прилад може показати розподіл температури поверхні тіла, але він не є медичним пристроєм і не сертифікований для медичних вимірювань. Точність ±2°C недостатня для клінічної термометрії. Для вимірювання температури тіла використовуйте сертифіковані медичні термометри.

Чи можна направляти тепловізор на сонце або лазер?

Категорично ні! Пряме потрапляння сонячного світла, лазера або іншого потужного джерела випромінювання на об'єктив призведе до незворотного пошкодження ІЧ-матриці. Це не є гарантійним випадком.
