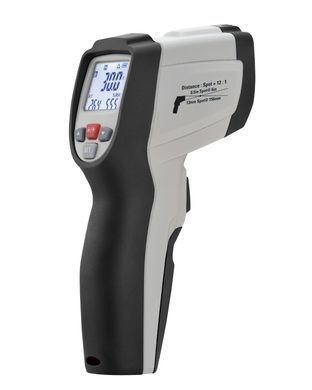

Професійний пірометр-термогігрометр із визначенням точки роси CEM DT-8870

CEM DT-8870 — пірометр-термогігрометр для перевірки температури поверхонь та оцінки ризику конденсату перед фарбуванням, нанесенням покриттів і монтажем теплоізоляції. Прилад вимірює температуру поверхні, температуру й вологість повітря та автоматично розраховує точку роси. У режимі DP температура поверхні й точка роси відображаються одночасно: їх можна відразу порівняти, щоб оцінити умови роботи без окремого термогігрометра та психрометричних таблиць.

Чим DT-8870 відрізняється від звичайного пірометра

• Температура поверхні й точка роси на одному екрані — допомагають швидко оцінити ризик конденсату. Точка роси розраховується автоматично за температурою та вологістю повітря.
• Кільцевий лазерний приціл — коло з лазерних точок допомагає оцінити розташування та приблизний розмір зони вимірювання; оптика 12:1.
• Регульований коефіцієнт випромінювання 0,10–1,0 дозволяє налаштувати вимірювання відповідно до властивостей поверхні. Для блискучих металів може знадобитися підготовлена матова ділянка або контактний метод вимірювання.
• Швидкий відгук ІЧ-каналу — менш ніж 150 мс; діапазон −50…+500 °C, при 100 °C заявлена похибка становить ±2 °C.
• Звукова сигналізація Hi/Lo за заданими порогами температури поверхні та фіксація HOLD після відпускання тригера; білий підсвічений дисплей.

Перевірка перед фарбуванням у камері. Металеву деталь занесли з холодного складу в теплу фарбувальну камеру. Повітря вже прогрілося, але поверхня деталі ще може бути холоднішою за точку роси. У таких умовах на ній утворюватиметься конденсат, який погіршує зчеплення покриття з основою.

Наприклад (умовні числа), температура поверхні становить +16 °C, а розрахована точка роси — +18 °C. Такі показання вказують на ризик конденсації: деталь потрібно додатково прогріти та перевірити її сухість перед нанесенням покриття. DT-8870 показує обидві температури одночасно, допомагаючи вчасно виявити несприятливі умови та зменшити ризик дефектів покриття й повторної роботи.

Необхідний запас температури над точкою роси визначають за вимогами виробника покриття з урахуванням похибки вимірювання. На блискучому металі вимірюють підготовлену матову ділянку або перевіряють температуру контактним термометром.

Що вимірює і як працює

Температура поверхні. Інфрачервоний сенсор сприймає випромінювання поверхні в діапазоні 8…14 мкм і обчислює її температуру в межах −50…+500 °C. Заявлена похибка: ±3 °C при −50…+20 °C і ±(1 % від показання + 1 °C) при +20…+500 °C — наприклад, при 100 °C це ±2 °C. Роздільність дисплея 0,1 °C — це крок відображення, а не точність. Відгук ІЧ-каналу — менш ніж 150 мс. Вимірюється температура поверхні, а не внутрішнього об'єму.

Оптика 12:1 і кільцевий лазер. Орієнтовний діаметр плями вимірювання становить 1/12 відстані до об'єкта: близько 1 см із 12 см, 25 мм із 30 см. Лазерні точки, розташовані по колу, допомагають оцінити розташування та приблизний розмір зони вимірювання. Об'єкт має повністю перекривати пляму; для відповідальних вимірювань виробник рекомендує об'єкт удвічі більший за пляму.

Коефіцієнт випромінювання. Задається в меню в межах 0,10…1,0 і добирається для конкретної поверхні. Для фарби, пластику, дерева, бетону, окисненого металу він високий; для блискучих металів — низький і залежить від стану поверхні, а відбиття навколишнього тепла можуть впливати на результат. У таких випадках вимірюють підготовлену матову ділянку або перевіряють температуру контактним термометром.

Повітря, вологість, точка роси. Вбудований датчик вимірює температуру повітря −30…+100 °C і відносну вологість 0…100 % RH (похибка ±2,5 % RH у діапазоні 20…80 % RH); прилад автоматично розраховує точку роси −20…+60 °C. На дисплеї одночасно три показники: температура поверхні, відносна вологість і — залежно від вибраного режиму — температура повітря (AT) або точка роси (DP). Різницю між температурою поверхні та точкою роси користувач оцінює сам, порівнюючи два значення. Датчикам повітря й вологості потрібен час для стабілізації після зміни умов.

Керування. Натискання тригера вмикає прилад і запускає вимірювання; після відпускання показання фіксується (HOLD), приблизно через 10 с прилад вимикається. У меню SET вибирають режим AT/DP, одиниці °C/°F, верхній (HI) і нижній (LO) пороги сигналізації та коефіцієнт випромінювання. Окрема кнопка керує лазером і підсвіткою. Коли температура поверхні виходить за заданий поріг, звучить зумер і на дисплеї з'являється символ. Порядок налаштування — в інструкції.

Живлення та корпус. Батарея 9 В (6LR61 / «крона»), індикатор розряду на дисплеї. Лазер класу 2 (<1 мВт, 635…670 нм) за EN 60825-1. Корпус із подвійного литва, чохол у комплекті.

Де застосовують

Фарбування, покриття, гідроізоляція. Перед нанесенням фарби, ґрунту, порошкового чи полімерного покриття порівнюють температуру поверхні з точкою роси, щоб вчасно помітити ризик конденсату й не перефарбовувати деталь. Для шпаклювання, штукатурки, наливних підлог і клеїв прилад оцінює температурно-вологісні умови в приміщенні та на поверхні, але не вимірює вологість самої основи.

ОВК, вентиляція, холодильне обладнання. Температура повітроводів, труб холодоносія, випарників; за точкою роси видно, на яких холодних поверхнях утворюватиметься конденсат і де потрібна ізоляція. Температура й вологість повітря — для налагодження кліматичного обладнання.

Будівельна експертиза та енергоаудит. Пошук холодних ділянок стін, укосів і містків холоду та порівняння їхньої температури з точкою роси приміщення — оцінка ризику поверхневої конденсації.

Електрика та обслуговування обладнання. Нагрів корпусів автоматів, двигунів, трансформаторів, підшипників, трубопроводів; сигналізація Hi/Lo допомагає під час обходу помітити ділянки, що вийшли за заданий поріг. На блискучих клемах і шинах — на підготовленій матовій ділянці.

Виробництво та склад. Контроль температури форм, валів, сушарок; температура й вологість повітря у складських приміщеннях, де зберігають матеріали, чутливі до конденсату.

Обмеження

Прилад вимірює усереднену температуру плями: з відстані 1 м пляма вже близько 8 см, тому дрібні об'єкти вимірюють зблизька; лазерні точки — орієнтир, а не точна межа зони чутливості. На блискучих металевих поверхнях відбиття можуть суттєво спотворювати показання навіть за підібраного коефіцієнта випромінювання — вимірюйте підготовлену матову ділянку або використовуйте контактний датчик. Датчикам повітря й вологості потрібен час для стабілізації: після переходу між приміщеннями зачекайте кілька хвилин, перш ніж оцінювати точку роси. Похибка ±(1 % + 1 °C) нормована для +20…+500 °C; при −50…+20 °C — ±3 °C; похибка вологості ±2,5 % RH нормована для 20…80 % RH. Сигналізація Hi/Lo спрацьовує за заданими порогами температури поверхні, а не за ризиком конденсату. Пара, дим, пил і забруднена лінза спотворюють результат. Робоча температура довкілля 0…50 °C. Прилад не вимірює вологість матеріалів і внутрішню температуру продуктів чи тіл і не призначений для вимірювань у людей.

Технічні характеристики

Комплект постачання

• Пірометр-термогігрометр CEM DT-8870.
• Батарея 9 В.
• Чохол.
• Інструкція з експлуатації українською мовою.

Що ще знадобиться

За потреби — для блискучих металевих поверхонь: матова стрічка або фарба з відомим коефіцієнтом випромінювання, розрахована на температуру поверхні. Для перевірки показань на такому металі можна скористатися контактним термометром.

Кому підійде

Малярам і підрядникам з нанесення покриттів, будівельним експертам, монтажникам ОВК і холодильного обладнання, енергоаудиторам, виробничим і складським службам — усім, кому разом із температурою поверхні потрібно бачити точку роси. Якщо точка роси не потрібна і поверхні переважно матові — простіший CEM DT-820 з фіксованим коефіцієнтом випромінювання.

Часті запитання

Чи можна замовити прилад із калібруванням або повіркою?
Можливість метрологічного калібрування в акредитованій лабораторії за ISO/IEC 17025 та оформлення сертифіката уточнюйте під час замовлення. Повірку цього приладу не виконуємо.

Навіщо пірометру точка роси?
Конденсат випадає на будь-якій поверхні, холоднішій за точку роси навколишнього повітря. Для фарбування, нанесення покриттів, монтажу ізоляції чи оцінки ризику поверхневої конденсації важливий запас між температурою поверхні та точкою роси. DT-8870 показує обидва значення одночасно, тож не потрібно носити окремий термогігрометр і рахувати за психрометричними таблицями — достатньо порівняти два числа на дисплеї.

Яким має бути запас до точки роси перед фарбуванням?
Вимоги до запасу над точкою роси визначає виробник покриття; поширений орієнтир — щонайменше 3 °C. Оцінюючи результат, враховуйте похибку вимірювання. Якщо показання близькі до допустимої межі, потрібна додаткова перевірка температури поверхні та параметрів повітря засобами з достатньою точністю. Перевірку виконують перед нанесенням покриття та повторюють у разі зміни умов.

Чим кільцевий лазер кращий за одну точку?
Пірометр усереднює температуру по колу, орієнтовний діаметр якого становить 1/12 відстані. Одна лазерна точка показує лише центр і створює враження «точкового» вимірювання; коло з лазерних точок допомагає оцінити розташування та приблизний розмір зони і зрозуміти, чи треба підійти ближче.

Як задати коефіцієнт випромінювання?
Натисніть SET п'ять разів до появи значення коефіцієнта, кнопками ▲/▼ установіть потрібне (0,10…1,0) і натисніть SET ще раз для виходу. Значення добирають для конкретної поверхні — за довідником або порівнянням із контактним термометром: для фарбованих, пластикових, дерев'яних і окиснених поверхонь воно високе, для блискучих металів — низьке і залежить від стану поверхні, тому надійніше вимірювати підготовлену матову ділянку.

Чому показання повітря й вологості змінюються повільно?
ІЧ-канал реагує менш ніж за 150 мс, а датчикам температури й вологості повітря потрібен час для стабілізації. Після переходу з вулиці в приміщення чи з холодного складу в цех дайте приладу кілька хвилин і лише тоді оцінюйте точку роси.

Як працює сигналізація?
У меню SET задають верхній (HI) і нижній (LO) пороги температури поверхні; при виході за поріг звучить зумер і на дисплеї з'являється символ. Це зручно під час обходу обладнання: прилад сам сигналізує про перегріті або переохолоджені ділянки. Сигналізація стосується температури поверхні — ризик конденсату оцінюють, порівнюючи температуру поверхні з точкою роси.

Чи вимірює прилад вологість стіни, стяжки або деревини?
Ні. DT-8870 вимірює температуру поверхні, температуру й вологість повітря та розраховує точку роси — тобто умови, за яких на поверхні може утворитися конденсат. Вологість самого матеріалу вимірюють вологоміром.
