Двоканальний термометр для термопар K/J Tenmars TM-82N — дві точки одночасно і різниця T1−T2

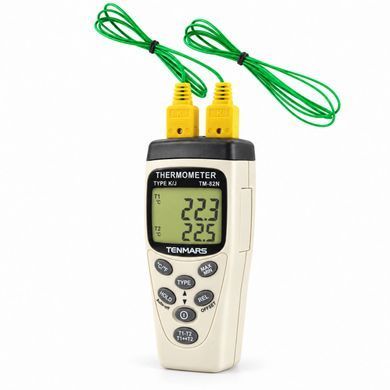

Tenmars TM-82N — портативний цифровий термометр із двома входами для термопар типу K або J. Верхній рядок дисплея показує температуру каналу T1, нижній — каналу T2, а функція T1−T2 одним натисканням виводить різницю між ними. Заявлена похибка ±(0,05 % від показу + 0,7 °C), роздільна здатність 0,1 °C у всьому діапазоні. Діапазон із термопарою типу K — від −200 до +1370 °C, з типом J — від −200 до +1050 °C.

Діапазон −200…+1370 °C стосується термометра з відповідною термопарою. У комплекті постачаються дротові термопари типу K Tenmars TP-03 у тефлоновій ізоляції з максимальною робочою температурою +260 °C. Для вищих температур потрібна інша термопара. Похибка датчика додається до похибки самого термометра.

Крім двох каналів, TM-82N має ті самі функції, що й одноканальний TM-80N: запис максимуму, мінімуму та середнього, утримання показань (HOLD), відносне вимірювання (REL) і корекцію зміщення окремо для кожної термопари (OFFSET). Живиться від батареї 9 В, працює до 200 годин, автоматично вимикається через 15 хвилин без дій. Роз'єми — стандартні мініатюрні термопарні, тож до кожного входу підходить будь-яка термопара K або J з плоским мініатюрним штекером.

Навіщо два канали: різниця температур T1−T2

Багато практичних задач відповідають не на запитання «яка температура?», а на запитання «на скільки одна точка гарячіша за іншу?». Саме для цього TM-82N має два входи і функцію T1−T2.

Як це працює. Дві термопари підключаються до входів T1 і T2 і встановлюються в дві точки. У звичайному режимі прилад показує обидві температури одночасно — верхній рядок T1, нижній T2. Натискання кнопки T1−T2 переводить верхній рядок на різницю T1 мінус T2, нижній продовжує показувати реальну температуру одного з каналів (який саме — перемикається утриманням тієї ж кнопки). Не потрібно записувати два числа і віднімати в голові: різниця на дисплеї оновлюється в реальному часі, і видно, зростає вона чи падає.

Типові застосування різниці температур:

• Теплообмінники та котли — перепад між подачею і зворотом (ΔT), за яким оцінюють теплову потужність і правильність налаштування контуру.
• Вентиляція та кондиціонування — різниця між припливним і витяжним повітрям, між повітрям на вході й виході теплообмінника рекуператора або внутрішнього блоку кондиціонера.
• Холодильна техніка — перепад на випарнику і конденсаторі, температура всмоктувальної лінії відносно корпусу випарника, контроль відтавання.
• Двигуни, редуктори, підшипники — перегрів вузла відносно температури навколишнього повітря або відносно сусіднього однотипного вузла.
• Теплоізоляція та огороджувальні конструкції — перепад між внутрішньою і зовнішньою поверхнею стіни, труби чи корпусу.
• Печі, сушарки, термошафи — рівномірність прогріву: різниця між двома зонами камери або між заданою точкою і об'єктом усередині.
• Радіатори та тепла підлога — перепад між входом і виходом секції, пошук непрогрітих контурів.

Чому різниця точніша, ніж два окремі вимірювання. Коли обидві термопари підключені до одного приладу, частина його систематичної похибки — компенсація холодного спаю, температурний дрейф — однакова для обох каналів і при відніманні частково скорочується. Залишається переважно розбіжність самих термопар. Її можна усунути: помістіть обидві термопари в одне середовище (склянка з водою, повітря в кімнаті після стабілізації), подивіться, яку різницю показує прилад, і введіть її як OFFSET для одного з каналів. Після цього T1−T2 у цьому середовищі показує 0,0, а на реальному об'єкті — саме перепад, а не суму похибок двох датчиків. Це не замінює калібрування абсолютних показань, але для задач типу ΔT на теплообміннику дає надійніший результат, ніж два незалежні термометри.

Що врахувати. Для вимірювання різниці обидві термопари мають бути одного типу (тип задається окремо для кожного каналу) і бажано однакової конструкції, щоб мати однакову інерційність. Дочекайтеся стабілізації обох показань перед зчитуванням різниці — при різній масі спаїв канали виходять на температуру з різною швидкістю. Поправка, введена в одній точці, не гарантує точності в усьому діапазоні.

Інші можливості Tenmars TM-82N

Термопари типу K і J, окремо для кожного каналу. Тип обирається кнопкою TYPE для того каналу, який зараз у верхньому рядку, і зберігається при вимкненні. Тип K — універсальний робочий варіант для більшості задач від холодильних камер до печей; тип J часто трапляється в термопластавтоматах та старому промисловому обладнанні. Вибір неправильного типу дає систематично неправильні показання, тому поточний тип для обох каналів показується на дисплеї постійно.

Точність, придатна для контролю процесів. Похибка ±(0,05 % + 0,7 °C) нормована за температури 23 ± 5 °C і вологості до 80 %RH. Поза діапазоном +18…+28 °C додається температурний коефіцієнт 0,01 % від показу + 0,03 °C на кожен °C. Разом із власною похибкою термопари (для класу 1 типу K це ±1,5 °C або ±0,4 %) це дає результат, достатній для більшості технологічних вимірювань.

MAX / MIN / AVG. Одне натискання кнопки запускає запис максимального, мінімального та середнього значень для поточного каналу; повторні натискання перемикають, що саме показує верхній рядок, а нижній тим часом показує поточну температуру. Щоб побачити MAX/MIN/AVG іншого каналу, канали міняють місцями утриманням кнопки T1 T2. Якщо прилад вимкнеться автоматично під час запису, результати зберігаються і показуються після наступного ввімкнення.

REL — відносне вимірювання. Кнопка REL обнуляє дисплей на поточному значенні, після чого верхній рядок показує різницю відносно точки обнулення, а нижній — реальну температуру. На відміну від T1−T2, тут порівнюється одна точка з собою ж у часі — зручно контролювати дрейф температури від початкової.

OFFSET — поправка на термопару, окремо для T1 і T2. Для кожної термопари можна ввести своє зміщення в межах ±5 °C (±9 °F) з кроком 0,1° — за результатом звірки з еталонним термометром або взаємної звірки двох термопар для точного ΔT. Поправки зберігаються при вимкненні; при ненульовому зміщенні на дисплеї світиться індикатор Offset, щоб не забути скинути їх при заміні термопари.

HOLD і автовимкнення. HOLD заморожує показання обох каналів (усі кнопки, крім живлення, блокуються). Автовимкнення через 15 хвилин можна вимкнути утриманням кнопки HOLD — для тривалого спостереження. Одиниці °C/°F перемикаються кнопкою і запам'ятовуються.

Захист входу. Максимально допустима напруга на вимірювальних входах — 24 В DC або AC. Прилад не призначений для вимірювань на неізольованих частинах під мережевою напругою. При виході за діапазон дисплей показує OL (перевищення) або −OL (нижче діапазону).

Технічні характеристики Tenmars TM-82N

Діапазони та точність

Температурний коефіцієнт поза +18…+28 °C: 0,01 % показу + 0,03 °C на 1 °C (0,01 % показу + 0,06 °F на 1 °F).

Загальні характеристики

Чого немає в TM-82N

Серія TM-8X має чотири моделі на одній платформі; TM-82N — двоканальна модель без розширених функцій старших версій:

• Тільки K і J. Типи T (−250…+400 °C, низькотемпературні задачі) і E не підтримуються — вони є в TM-83N / TM-84N.
• Немає сигналізації Hi/Lo. Звуковий сигнал за порогами — тільки в TM-83N / TM-84N.
• Немає шкали Кельвіна — лише °C і °F.
• Немає пам'яті вимірювань, USB чи іншого інтерфейсу. MAX/MIN/AVG зберігаються лише до наступного скидання функції; для протоколювання перепаду в часі потрібен логер.
• Ступінь захисту IP виробником не зазначений.

Комплектація

• Термометр Tenmars TM-82N — 1 шт.
• Дротова термопара типу K Tenmars TP-03 у тефлоновій ізоляції, для температур до +260 °C — 2 шт.
• Батарея 9 В — 1 шт.
• Чохол для перенесення — 1 шт.
• Інструкція з експлуатації українською мовою — 1 шт.

Кому підійде TM-82N

Сервіс HVAC і холодильної техніки. Перепад на теплообміннику, випарнику, конденсаторі чи рекуператорі — одразу на дисплеї, без двох приладів і без блокнота. Нижня межа −200 °C і роздільна здатність 0,1 °C дозволяють працювати і з морозильними камерами, і з лініями шокової заморозки.

Теплотехніки та енергоаудитори. ΔT подача/зворот на котлах, колекторах і радіаторах, перепад на ізоляції, різниця між зонами печі чи сушарки — з можливістю взаємної звірки двох термопар для коректного вимірювання саме різниці.

Обслуговування обладнання та лабораторії. Перегрів вузла відносно навколишнього повітря або сусіднього вузла, контроль двох точок процесу одночасно — коли потрібен точний термометр із двома входами без зайвих функцій.

Часті запитання про Tenmars TM-82N

Чи показує прилад обидві температури одночасно?
Так. У звичайному режимі верхній рядок показує T1, нижній — T2. Функція T1−T2 замінює верхній рядок на різницю, нижній продовжує показувати реальну температуру одного з каналів.

Чи можна на T1 і T2 використовувати термопари різних типів?
Так, тип задається окремо для кожного каналу. Але для вимірювання різниці T1−T2 бажано використовувати термопари одного типу й однакової конструкції.

Наскільки точна різниця T1−T2?
Похибка різниці визначається насамперед розбіжністю двох термопар, а не приладом. Помістіть обидві термопари в одне середовище, дочекайтеся стабілізації і скомпенсуйте показану різницю функцією OFFSET для одного з каналів — після цього прилад показує саме перепад між точками. Поправка в одній точці не гарантує точності в усьому діапазоні.

Яка різниця між TM-82N і TM-80N?
TM-80N має один вхід і не вимірює різницю температур. Точність, діапазони та решта функцій однакові.

Чи підходять до TM-82N термопари інших виробників?
Так, будь-які термопари типу K або J зі стандартним мініатюрним плоским штекером. Після заміни термопари скиньте зміщення OFFSET відповідного каналу на 0,0, якщо воно вводилось під попередню.

Чи є звукова сигналізація при перевищенні температури?
Ні. Сигналізація за верхнім і нижнім порогом є тільки в TM-83N і TM-84N.

Чи можна вимірювати температуру рідини або поверхні?
Так, за умови використання відповідного зонда: для рідин — занурювального, для поверхонь — поверхневого. Комплектні дротові термопари Tenmars TP-03 підходять для базових вимірювань температури повітря. Придатність для інших середовищ визначається конструкцією та характеристиками датчика.

Що робити, якщо показання відрізняються від еталонного термометра?
Перевірте, чи правильно вибрано тип термопари (K/J) для цього каналу, забезпечено належний тепловий контакт і дочекалися стабілізації показань. Стабільне зміщення в межах ±5 °C можна компенсувати функцією OFFSET. Якщо розбіжність перевищує можливості корекції, перевірте термопару, підключення та умови вимірювання. Поправка в одній точці не гарантує точності в усьому діапазоні.

Чи зберігає прилад результати вимірювань?
Ні, пам'яті та інтерфейсу для передачі даних немає. Зберігаються лише поточні MAX/MIN/AVG, якщо прилад вимкнувся автоматично під час запису.

Чи потрібна повірка?
Необхідність повірки визначається сферою застосування та чинними метрологічними вимогами. Для конкретного завдання уточніть їх у профільного метролога. За запитом можливе калібрування в акредитованій лабораторії за ISO/IEC 17025.
