Тепловізор для енергоаудиту (160x120) CEM DT-979G

CEM DT-979G — портативний тепловізор із матрицею 160×120 пікселів, температурною чутливістю NETD <0,05 °C і частотою кадрів 25 Гц для енергоаудиту будівель, обстеження електрообладнання та обслуговування інженерних систем. Діапазон вимірювання температури −20…+400 °C. Прилад суміщає термограму із зображенням вбудованої камери 2 Мп, записує відео зі звуком, зберігає знімки та дані тепловізійного вимірювання для подальшого аналізу і передає їх на смартфон через Wi-Fi. Корпус зі ступенем захисту IP54 витримує падіння з висоти 2 м.

DT-979G поєднує тепловізійне обстеження з документуванням результатів: камера видимого діапазону допомагає впізнати об'єкт, Auto Fusion — зіставити його з термограмою, а збережені дані, Wi-Fi та програмне забезпечення — проаналізувати результати й підготувати звіт. Так один прилад закриває весь цикл — від обстеження до звіту.

Коротко про переваги:

• Матриця 160×120, NETD <50 мК при 30 °C, 25 Гц, поле зору 42°×32°.
• −20…+400 °C, ±2 °C або ±2 %, маркери найгарячішої та найхолоднішої точок, сигналізація за порогом.
• Камера 2 Мп, режими ІЧ / видиме / «картинка в картинці» / Auto Fusion, 8 палітр, цифрове збільшення.
• Знімки з даними тепловізійного вимірювання, відеозапис MPEG-4 зі звуком, 3,4 ГБ вбудованої пам'яті + карта microSD.
• Wi-Fi і застосунок Thermview, USB-C, ПЗ виробника для Windows — аналіз і звіти.
• IP54, падіння з 2 м, удар 25 g і вібрація 2 g за IEC 60068; лазерний цілевказівник і ліхтар.
• Сертифікат калібрування виробника в комплекті: кожен прилад перевірено на еталонних чорних тілах у п'яти точках від −15 до +390 °C.

Що вимірює і як працює

Тепловізійний модуль. Неохолоджуваний мікроболометр 160×120 пікселів зі спектральним діапазоном 7,5…14 мкм, поле зору 42°×32°, IFOV 4,62 мрад, фіксований фокус від 0,5 м. Температурна чутливість NETD <0,05 °C при 30 °C допомагає розрізняти слабкі температурні перепади на огороджувальних конструкціях і в щитових. Частота кадрів 25 Гц дає плавне зображення під час обходу. Діапазон вимірювання температури −20…+400 °C, похибка ±2 °C або ±2 % показання за температури довкілля 10…35 °C і температури об'єкта вище 0 °C.

Вимірювання та корекції. На екрані — центральний маркер, автоматичні маркери максимуму та мінімуму, кольорова шкала. Вимірювання коригуються за коефіцієнтом випромінювання (0,01…1,00, таблиця типових матеріалів в інструкції), відбитою температурою, температурою довкілля, вологістю повітря та відстанню до об'єкта. Температурна шкала зображення підлаштовується автоматично, за гістограмою або вручну: зафіксуйте діапазон і зсувайте верхню й нижню межі, щоб підкреслити потрібний інтервал. Сигналізація спрацьовує звуком і на екрані, коли температура перевищує верхній поріг або опускається нижче нижнього.

Зображення. Вбудована камера 2 Мп із полем зору 65° дає чотири режими відображення: лише термограма, лише видиме зображення, «картинка в картинці» та Auto Fusion. Auto Fusion автоматично підбирає співвідношення тепловізійного та видимого зображень, враховуючи температуру центральної ділянки й усього кадру — це допомагає співвіднести температурну аномалію з конкретною деталлю або ділянкою конструкції. Вісім палітр (Iron, Rainbow, Grey, Grey Inverted, Brown, Blue-Red, Hot-Cold, Feather), цифрове збільшення 1…32×, налаштування суміщення зображень. Лазерний цілевказівник допомагає позначити точку на об'єкті, ліхтар підсвічує темні приміщення.

Знімки, відео, пам'ять. Натискання тригера фіксує кадр; до знімка можна додати текстову нотатку, змінити параметри вимірювання, режим зображення та палітру. Прилад зберігає знімки для перегляду та дані тепловізійного вимірювання для подальшого аналізу у сумісному програмному забезпеченні; формати збереження — JPEG / HIR за інструкцією виробника. Утримання тригера запускає відеозапис MPEG-4 зі звуком. Пам'ять: 3,4 ГБ вбудованої (eMMC) і карта microSD з комплекту. У галереї можна переглядати й видаляти знімки та відео, а для збережених термограм — змінювати доступні параметри аналізу й відображення.

Зв'язок і ПЗ. Wi-Fi: прилад створює власну мережу, до якої підключається смартфон із застосунком Thermview (Android, iOS) — перегляд потоку в реальному часі, імпорт знімків, аналіз точкою, лінією та областю, звіт PDF і надсилання поштою. USB-C: режим накопичувача для копіювання файлів або режим USB-камери для трансляції зображення на комп'ютер. ПЗ виробника для Windows з комплекту — аналіз збережених даних, організація знімків і звіти.

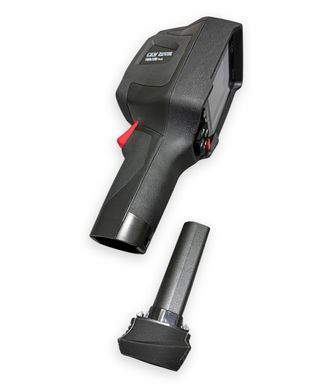

Живлення та корпус. Знімний Li-ion акумулятор, близько 4 год роботи за даними виробника, заряджання в приладі від мережевого адаптера 5 В через USB-C; автовимкнення через 5 / 10 / 15 / 30 хв або вимкнене. Дисплей 2,8″ 240×320. Ступінь захисту IP54 — захист від пилу та бризок; стійкість до падіння з 2 м, удару 25 g (IEC 60068-2-29) і вібрації 2 g (IEC 60068-2-6). Робоча температура −15…+50 °C. Габарити 224 × 77 × 96 мм, маса менше 500 г з акумулятором.

Де застосовують

Енергоаудит і будівельна теплотехніка. Допомагає знаходити містки холоду, дефекти утеплення, температурні ознаки проникнення холодного повітря та можливого зволоження конструкцій; широке поле зору 42° дозволяє оглядати значну ділянку стіни з невеликої відстані.

Електрообладнання. Перегріті контакти, автомати, клеми, кабельні вводи в щитових; відеозапис — для документування стану шафи, Auto Fusion — щоб співвіднести гарячу ділянку з конкретним елементом.

Інженерні системи та ОВК. Дозволяє оцінювати рівномірність прогрівання теплої підлоги, радіаторів і теплообмінників за температурними змінами на доступній поверхні.

Обслуговування обладнання. Підшипники, двигуни, приводи, компресори — діапазон до 400 °C і сигналізація за порогом для регламентних обходів.

Звітність. Збережені дані вимірювання, ПЗ для звітів і застосунок із PDF — для аудиторів і сервісних компаній, які передають результат замовнику.

Обмеження

Роздільність 160×120 призначена для пошуку й документування температурних аномалій; деталізація дрібних або віддалених об'єктів обмежена — при IFOV 4,62 мрад один піксель відповідає ділянці приблизно 4,6 мм на відстані 1 м, і для вимірювання температури об'єкт має перекривати помітно більшу ділянку. Фокус фіксований від 0,5 м. Похибка ±2 °C / ±2 % нормована за температури довкілля 10…35 °C і температури об'єкта вище 0 °C. Блискучі металеві поверхні відбивають випромінювання навколишніх предметів, тому показання можуть бути завищені або занижені; вимірювання температури поверхонь із низьким коефіцієнтом випромінювання потребує особливої уваги — задавайте коефіцієнт випромінювання та відбиту температуру за інструкцією. Тепловізор не бачить крізь стіну і не вимірює вологість — ознаки зволоження чи прихованих труб визначаються лише за температурними змінами на доступній поверхні. IP54 — захист від пилу та бризок; не передбачає занурення у воду. Час роботи близько 4 год — за даними виробника, залежить від яскравості дисплея, Wi-Fi та відеозапису. Сумісність застосунку Thermview і ПЗ для Windows з конкретними версіями ОС визначається розробником.

Технічні характеристики

Комплект постачання

• Тепловізор CEM DT-979G.
• Акумулятор Li-ion.
• Карта пам'яті microSD.
• Мережевий адаптер.
• Кабель USB-C.
• Ремінець на зап'ястя.
• CD з ПЗ виробника для Windows.
• Сертифікат калібрування виробника.
• Інструкція з експлуатації українською мовою.

Що ще знадобиться

Для вимірювання температури блискучих металевих поверхонь — матова мітка або покриття з відомим коефіцієнтом випромінювання. Для перегляду карти пам'яті на ПК без приладу — картридер microSD; для підключення приладу — кабель USB-C із підтримкою передавання даних (комплектний підходить).

Кому підійде

Енергоаудиторам і будівельним експертам, електрикам і службам експлуатації, сервісним компаніям з ОВК, які обстежують об'єкти та здають замовнику звіт зі знімками. Якщо пріоритет — роздільність матриці для дрібних або віддалених об'єктів, дивіться DP-25DV (256×192) або DP-38D (384×288); DT-979G обирають за чутливість, широке поле зору, відео, Wi-Fi і захищений корпус.

Часті запитання

Чи можна замовити прилад із калібруванням або повіркою?
У комплекті є сертифікат калібрування виробника: конкретний прилад (за серійним номером) перевірено на еталонних чорних тілах Fluke 4180/4181 і Mikron M330 у п'яти точках — −15, 0, 30, 145 і 390 °C — за температури довкілля 25 ± 2 °C, з результатами в межах ±2 °C або ±2 %. Це заводська перевірка, а не калібрування акредитованої лабораторії. Метрологічне калібрування за ISO/IEC 17025 з оформленням сертифіката доступне за додаткову плату — уточнюйте під час замовлення. Повірку цього приладу не виконуємо.

Чи достатньо 160×120 для енергоаудиту?
Такої роздільності може бути достатньо для типових обстежень стін, вікон, опалювальних систем та електрообладнання з відповідної відстані. Для дрібних деталей або віддалених об'єктів потрібна вища просторова деталізація. NETD <50 мК допомагає розрізняти слабкі температурні перепади, але не збільшує кількість деталей у кадрі.

Що таке Auto Fusion?
Auto Fusion автоматично підбирає співвідношення тепловізійного та видимого зображень, враховуючи температуру центральної ділянки й усього кадру. Це допомагає співвіднести температурну аномалію з конкретною деталлю або ділянкою конструкції без ручного налаштування прозорості.

Чи можна виміряти температуру на знімку пізніше?
Так. Збережені радіометричні дані дозволяють аналізувати температуру після обстеження. Доступні інструменти залежать від середовища перегляду: у застосунку Thermview інструкція описує аналіз точкою, лінією та областю, а також створення PDF-звіту.

Як передати знімки на смартфон?
Увімкніть Wi-Fi у налаштуваннях приладу — він створює власну мережу. Підключіть до неї смартфон, відкрийте Thermview і переглядайте потік у реальному часі або імпортуйте знімки. Альтернатива — копіювання файлів із карти microSD або через USB.

Чому показання на металі виглядають неправдоподібно?
Блискучі металеві поверхні сильно відбивають навколишнє теплове випромінювання. Для коректнішого вимірювання враховуйте стан поверхні, коефіцієнт випромінювання та відбиту температуру. За можливості використовуйте матову мітку з відомим коефіцієнтом випромінювання, дочекавшись вирівнювання її температури з поверхнею.

Чи записує прилад відео зі звуком?
Так, за інструкцією виробника передбачений відеозапис зі звуком. Для запуску утримуйте тригер приблизно дві секунди; повторне натискання зупиняє запис.
