Стаціонарний газовий детектор озону WALCOM FGD-03-5 (O₃, 0–5 ppm, Membrapor)
WALCOM FGD-03-5 — промисловий стаціонарний газовий детектор озону (O₃) з високоточним електрохімічним сенсором Membrapor O3/M-5 (Швейцарія). Діапазон вимірювання: 0–5 ppm, роздільна здатність: 0,03 ppm. Призначений для безперервного моніторингу концентрації озону в повітрі робочої зони на промислових об'єктах, у системах водопідготовки, дезінфекційних камерах, харчовому виробництві та лабораторіях.
Вибухозахищений корпус із литого алюмінію (Ex db IIC T6 Gb, IP65). Вихідні сигнали: аналоговий 4–20 мА, цифровий RS-485 (Modbus RTU), релейний. Живлення: DC 24 В. Доступна комплектація з LED-дисплеєм та звуковою/світловою сигналізацією.
Сфери застосування
- Водопідготовка та очищення води — контроль залишкового озону після озонування
- Харчова промисловість — моніторинг озону при дезінфекції виробничих приміщень, камер зберігання, конвеєрних ліній
- Медичні заклади — контроль концентрації озону при озонотерапії та стерилізації інструменту
- Целюлозно-паперова промисловість — моніторинг озону в процесах відбілювання
- Лабораторії та НДУ — прецизійний контроль концентрації O₃ у камерах та боксах
- Напівпровідникове виробництво — контроль мікроконцентрацій озону в чистих кімнатах
- Промислові приміщення — моніторинг якості повітря робочих зон відповідно до вимог охорони праці
Датчик Membrapor O3/M-5
В основі приладу — електрохімічний 3-електродний сенсор Membrapor O3/M-5, виробництва Membrapor AG (м. Валлізеллен, Швейцарія). Membrapor — провідний світовий виробник електрохімічних газових сенсорів для професійного газоаналітичного обладнання.
Застосування сенсора Membrapor замість стандартного датчика на 0–20 ppm забезпечує принципово інший рівень точності: роздільна здатність 0,03 ppm дозволяє достовірно контролювати концентрації озону на рівні ГДК (0,1 мг/м³ ≈ 0,05 ppm). Стандартний датчик з роздільною здатністю 0,1 ppm цього забезпечити не може — його ціна поділки дорівнює двом ГДК.
Характеристики сенсора Membrapor O3/M-5
| Параметр | Значення |
|---|---|
| Принцип дії | 3-електродний електрохімічний |
| Номінальний діапазон | 0–5 ppm |
| Максимальне перевантаження | 50 ppm |
| Вихідний сигнал | −1000 ± 350 нА/ppm |
| Роздільна здатність | 0,03 ppm |
| Час відгуку (T80) | < 60 с |
| Базова лінія (чисте повітря, 20 °C) | < 0,15 ppm |
| Повторюваність | < 2% від сигналу |
| Лінійність | Лінійна |
| Робоча температура | −20 °C … +45 °C |
| Відносна вологість | 15–90% RH (без конденсації) |
| Ресурс роботи | Не менше 2 років при постійній роботі в повітрі |
| Напруга зміщення (Bias) | Не потрібна |
| Корпус | Miniature (Ø 20 мм, H 5 мм) |
Перехресна чутливість сенсора
| Газ, що заважає | Концентрація | Показання |
|---|---|---|
| CO | 300 ppm | 0 ppm |
| SO₂ | 5 ppm | 0 ppm |
| NO | 35 ppm | 0 ppm |
| H₂ | 300 ppm | 0 ppm |
| Етилен (C₂H₄) | 100 ppm | 0 ppm |
| NO₂ | 20 ppm | ~10 ppm |
| Cl₂ | 5 ppm | ~4 ppm |
Сенсор практично нечутливий до більшості поширених промислових газів (CO, SO₂, NO, H₂, етилен). Перехресну чутливість до NO₂ та Cl₂ слід враховувати при експлуатації в середовищі, де присутні ці гази.
Конструкція та монтаж

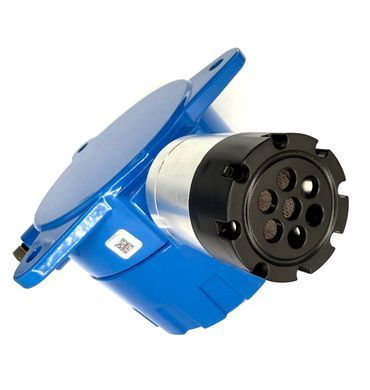

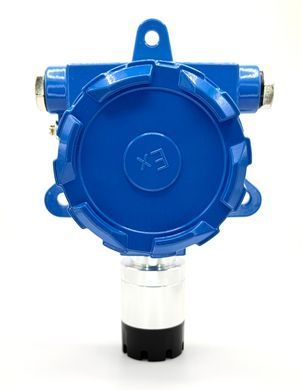

Корпус детектора виготовлений із литого алюмінію з вибухозахищеним виконанням Ex db IIC T6 Gb та ступенем захисту IP65. Габаритні розміри: 190 × 150 × 95 мм. Монтаж — настінний, із використанням кронштейна або трубного кріплення G1/2. Датчик розташовується внизу корпусу — прилад встановлюється головкою сенсора донизу.
Рекомендована висота встановлення — не більше 1 метра від потенційного джерела витоку озону. Озон важчий за повітря (молекулярна маса 48 г/моль проти 29 г/моль), тому детектор розміщують на рівні або нижче точки витоку.
Електричне підключення

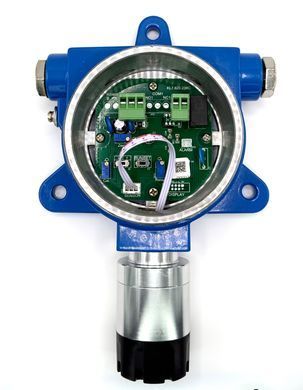

Прилад має три групи клем:
- Силові/сигнальні клеми (3 контакти): +24 В, сигнал (4–20 мА), GND
- RS-485 (2 контакти): A, B (Modbus RTU)
- Релейний вихід (2 контакти): нормально розімкнений контакт (макс. потужність 1 кВт)
Аналоговий вихід 4–20 мА пропорційний концентрації озону в діапазоні 0–5 ppm. Детектор підключається до промислових контролерів, ПЛК або систем диспетчеризації (SCADA).
Варіанти комплектації
- Базова комплектація — трансмітер без дисплея (виходи 4–20 мА, RS-485, реле). Для підключення до зовнішніх контролерів та систем моніторингу.
- З дисплеєм та сигналізацією — вбудований дисплей із відображенням поточної концентрації, звукова та світлова сигналізація з двома програмованими порогами тривоги. Керування — чотири кнопки на панелі приладу.
Для централізованого моніторингу декількох точок контролю доступні панелі керування газовими датчиками: WALCOM GCP-1 (1 канал), WALCOM GCP-2 (2 канали), WALCOM GCP-4 (4 канали).
Калібрування
Калібрування повинно виконуватися виключно кваліфікованим спеціалістом-метрологом, який має доступ до еталонної газової суміші O₃ відповідної концентрації та необхідне обладнання. Самостійне калібрування неспеціалістами не допускається — некоректна процедура може призвести до хибних показань приладу та створити загрозу безпеці персоналу.
Калібрування виконується за двома точками:
- Обнулення (Zero) — встановлення нульової точки на чистому повітрі
- Калібрування по газу (Span) — встановлення чутливості з використанням еталонної газової суміші O₃. Рекомендована концентрація — половина діапазону вимірювання (2,5 ppm)
Рекомендований інтервал калібрування: кожні 6 місяців. Для процедури необхідні: балон з еталонною газовою сумішшю O₃, компресорний клапан та ротаметр (витрата газу ~200 мл/хв).
Технічні характеристики
| Параметр | Значення |
|---|---|
| Газ, що вимірюється | Озон (O₃) |
| Діапазон вимірювання | 0–5 ppm |
| Роздільна здатність | 0,03 ppm |
| Тип сенсора | Електрохімічний, Membrapor O3/M-5 (Швейцарія) |
| Точність | < 5% FS |
| Час відгуку | ≤ 30 с |
| Час відновлення | ≤ 10 с |
| Повторюваність | ≤ ±1% |
| Лінійність | ≤ ±1% |
| Вихідний сигнал | 4–20 мА, RS-485 (Modbus RTU), реле |
| Релейний вихід | Нормально розімкнений, макс. 1 кВт |
| Дисплей | Опціонально |
| Сигналізація | Звукова + світлова (опціонально) |
| Пороги тривоги | Два рівні, програмовані |
| Живлення | DC 24 В ±10% |
| Робоча температура | −20 °C … +50 °C |
| Вологість | 0–95% RH |
| Вибухозахист | Ex db IIC T6 Gb |
| Ступінь захисту | IP65 |
| Матеріал корпусу | Литий алюміній |
| Різьба підключення | G1/2 |
| Габаритні розміри | 190 × 150 × 95 мм |
| Спосіб монтажу | Настінний |
| Ресурс сенсора | Не менше 2 років |
| Інтервал калібрування | 6 місяців |
Відмінності від базової моделі (стандартний датчик 0–20 ppm)
| Параметр | Базова модель (0–20 ppm) | WALCOM FGD-03-5 (Membrapor) |
|---|---|---|
| Датчик | Стандартний електрохімічний | Membrapor O3/M-5 (Швейцарія) |
| Діапазон | 0–20 ppm | 0–5 ppm |
| Роздільна здатність | 0,1 ppm | 0,03 ppm (у 3,3 рази точніше) |
| Чутливість | Стандартна | Висока (−1000 нА/ppm) |
| Контроль ГДК | Неможливий (ціна поділки = 2× ГДК) | Повноцінний (роздільна здатність < ГДК) |
| Перехресна чутливість | Не специфіковано детально | Документована, мінімальна |
| Ресурс сенсора | ~1–2 роки | Не менше 2 років (гарантія Membrapor 12 міс.) |
| Застосування | Загальний промисловий моніторинг | Прецизійний моніторинг, водопідготовка, харчова промисловість, лабораторії |
Комплект поставки
- Стаціонарний газовий детектор WALCOM FGD-03-5 (сенсор Membrapor O3/M-5) — 1 шт.
- Кріплення для настінного монтажу — 1 комплект
- Інструкція з експлуатації українською мовою — 1 шт.
- Упаковка — 1 шт.
FAQ
Чим WALCOM FGD-03-5 відрізняється від стандартних газоаналізаторів озону?
Замість стандартного датчика з діапазоном 0–20 ppm та роздільною здатністю 0,1 ppm встановлено швейцарський сенсор Membrapor O3/M-5. Діапазон — 0–5 ppm, роздільна здатність — 0,03 ppm. Це дозволяє контролювати концентрації озону на рівні ГДК (0,05 ppm), що неможливо зі стандартним датчиком.
Чи можна контролювати перевищення ГДК озону?
Так. ГДК озону в повітрі робочої зони — 0,1 мг/м³ (~0,05 ppm). Роздільна здатність сенсора Membrapor — 0,03 ppm, тобто прилад фіксує концентрації, менші за ГДК. Базова модель із роздільною здатністю 0,1 ppm цього забезпечити не може.
Як часто потрібно калібрувати прилад?
Рекомендований інтервал — кожні 6 місяців. Калібрування виконується за двома точками: нуль (чисте повітря) та чутливість (еталонна газова суміш O₃). Процедуру повинен виконувати виключно кваліфікований метролог із відповідним обладнанням та еталонним газом.
Який ресурс роботи датчика і що робити після його закінчення?
Ресурс сенсора Membrapor O3/M-5 — не менше 2 років при постійній роботі в повітрі. Після вичерпання ресурсу необхідно виконати дві операції: замінити датчик на новий оригінальний Membrapor O3/M-5 та провести повне калібрування приладу з використанням еталонної газової суміші. Обидві операції виконуються кваліфікованим спеціалістом.
Чи можна підключити детектор до системи автоматизації (ПЛК, SCADA)?
Так. Прилад має аналоговий вихід 4–20 мА (пропорційний концентрації), цифровий RS-485 (Modbus RTU) та релейний вихід для управління виконавчими механізмами (вентиляція, клапани, сирена).
Чи потрібен окремий контролер або панель?
У комплектації з дисплеєм та сигналізацією прилад працює автономно — відображає концентрацію на LED-дисплеї та видає тривогу при перевищенні порогів. Для централізованого моніторингу декількох детекторів доступні панелі керування WALCOM GCP-1 (1 канал), GCP-2 (2 канали), GCP-4 (4 канали).
Які гази можуть впливати на показання?
Сенсор Membrapor O3/M-5 практично не реагує на CO, SO₂, NO, H₂ та етилен. Перехресну чутливість має до NO₂ (~50% відгук) та Cl₂ (~80% відгук). При наявності цих газів у зоні моніторингу їхній вплив необхідно враховувати.
Де встановлювати детектор?
Озон важчий за повітря, тому детектор встановлюється на рівні або нижче точки витоку, на відстані не більше 1 м від джерела. Монтаж — головкою сенсора вниз. Уникати місць із прямим потоком газу на сенсор, корозійними газами, пилом та можливим затопленням.
Який ступінь вибухозахисту?
Ex db IIC T6 Gb, ступінь захисту IP65. Дозволяє використання у вибухонебезпечних зонах та в умовах підвищеної вологості.
