Пенетрометр ґрунту цифровий WALCOM FM-204TR — вимірювання опору пенетрації до 1000 Н
WALCOM FM-204TR — портативний статичний пенетрометр із цифровим динамометром для оцінки твердості та ступеня ущільнення ґрунту в польових умовах. Оператор вручну занурює конічний щуп у ґрунт, а прилад вимірює силу опору пенетрації в діапазоні 0–100 кгс (0–1000 Н) з похибкою ≤0,25 % повної шкали. Функція фіксації піку (PEAK) утримує максимальне значення на дисплеї, тож результат не потрібно ловити «на льоту». Глибина зондування — до 30 см.

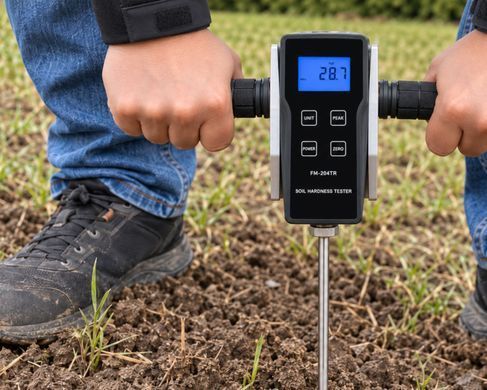

Прилад складається з трьох частин, що згвинчуються: вимірювального блока з дисплеєм і кнопками, поперечної Т-подібної рукоятки з двома грипсами та тонкого сталевого щупа з конічним вістрям. Дві рукоятки дозволяють тиснути обома руками з вагою тіла — саме так розвивається зусилля до 1000 Н у щільно укоченому ґрунті. Живлення — 2 батарейки AA або зовнішнє джерело 5 В DC. Це швидкий і дешевий спосіб порівняти ущільнення на різних ділянках, знайти слабкі зони після укочування та вирішити, де саме брати проби для лабораторного контролю. FM-204TR не використовує радіоактивних джерел, на відміну від ядерних щільномірів, і не потребує дозволів на роботу.
Що саме вимірює FM-204TR
Прилад показує силу опору пенетрації — скільки ньютонів (або кгс, фунт-сили, грам-сили) потрібно, щоб конус увійшов у ґрунт. Це пряме вимірювання. Усе інше — відносна щільність, коефіцієнт ущільнення, несуча здатність — є похідними величинами, які отримують через кореляцію для конкретного ґрунту.
Виробник посилається на емпіричний зв'язок між опором пенетрації, вологістю та сухою щільністю, встановлений за серією паралельних випробувань пенетрометром і методом ріжучого кільця. На практиці це означає: на об'єкті виконують кілька контрольних точок обома методами, будують кореляцію для даного ґрунту та вологості, а далі пенетрометром за 1–2 хвилини перевіряють будь-яку кількість точок. Готових таблиць «Н → коефіцієнт ущільнення» у комплекті немає, бо вони залежать від типу ґрунту, вологості та геометрії наконечника.
Основні можливості WALCOM FM-204TR
Діапазон 0–1000 Н із роздільністю цифрового динамометра. Перекриває від пухких насипних ґрунтів до щільно укочених сумішей. Рекомендований робочий діапазон — 10–100 % шкали (100–1000 Н); нижче 1 % шкали виробник вимірювати не радить.
Фіксація піку (PEAK). У режимі MAX прилад утримує найбільше значення сили за час занурення; перед наступним уколом пік скидають кнопкою ZERO. Без режиму піку дисплей показує поточне зусилля в реальному часі — це зручно, щоб бачити, як опір змінюється з глибиною (наприклад, при проході ущільненої кірки).
Чотири одиниці вимірювання. Н, кгс, фунт-сила (lbf) і грам-сила (gf) перемикаються кнопкою UNIT із взаємним перерахунком.
Обнулення (ZERO). Після встановлення щупа прилад підвішують у повітрі та натискають ZERO — вага щупа й рукоятки компенсується. Та сама кнопка скидає зафіксований пік між вимірюваннями.
Захист від перевантаження. При перевищенні 105 % діапазону звучить безперервний зумер — сигнал негайно зняти навантаження, щоб не пошкодити тензодатчик.
Живлення й автовимкнення. 2 батарейки AA або зовнішнє живлення 5 В DC. Індикатор розряду на дисплеї. Автовимкнення через 10 хвилин без натискань, ручне вимкнення утриманням кнопки POWER.
Розбірна конструкція. Вимірювальний блок (415 г), Т-подібна рукоятка з двома грипсами (295 г) і щуп (380 г) згвинчуються різьбовими з'єднаннями. У розібраному вигляді комплект поміщається в сумку; перед вимірюванням з'єднання обов'язково затягують.
Технічні характеристики WALCOM FM-204TR
| Параметр | Значення |
|---|---|
| Вимірювана величина | сила опору пенетрації (статичне вдавлювання) |
| Діапазон вимірювання | 0–100 кгс (0–1000 Н) |
| Одиниці вимірювання | Н, кгс, lbf, gf — перемикання кнопкою |
| Похибка | ≤0,25 % повної шкали |
| Рекомендований робочий діапазон | 10–100 % шкали (100–1000 Н) |
| Глибина зондування | 0–30 см |
| Режими | реальний час; фіксація піку (PEAK/MAX) |
| Обнулення | кнопка ZERO (компенсація ваги щупа) |
| Захист від перевантаження | зумер при перевищенні 105 % діапазону |
| Матеріали, що тестуються | насипні ґрунти, глина, пісок, ґрунтові суміші після укочування |
| Живлення | 2 × AA або зовнішнє 5 В DC |
| Автовимкнення | через 10 хв без натискань; ручне вимкнення |
| Вага | вимірювальний блок 415 г, Т-подібна рукоятка 295 г, щуп 380 г (без батарейок) |
| Конструкція | розбірна; Т-подібна рукоятка з двома грипсами; тонкий сталевий щуп із конічним вістрям |
Чого немає у WALCOM FM-204TR
- Прямого показу щільності або коефіцієнта ущільнення. Прилад вимірює силу. Перерахунок у щільність вимагає кореляції для конкретного ґрунту (паралельні проби ріжучим кільцем або пісочним конусом).
- Показу тиску в кПа/МПа. Дисплей показує силу, а не питомий тиск. Якщо для вашої методики потрібен тиск (наприклад, агрономічна межа росту коренів), поділіть силу на площу основи конічного вістря; вістря тонке, тому тиск буде значно вищим, ніж у агрономічних пенетрометрів зі стандартним конусом 1/2″ або 3/4″ за ASAE S313.
- Відповідності стандарту DCP (ASTM D6951) чи CPT. Це ручний статичний пенетрометр, а не динамічний з падаючим вантажем і не зондувальна установка. Він призначений для оперативного порівняльного контролю, а не для підтвердження проєктних параметрів.
- Пам'яті, передачі даних і шкали глибини на дисплеї. Результати записують вручну; глибину контролюють за щупом.
- Роботи з мерзлим, кам'янистим або щебеневим ґрунтом. Тверді включення пошкоджують наконечник і викликають перевантаження датчика.
Комплектація пенетрометра WALCOM FM-204TR
- Вимірювальний блок WALCOM FM-204TR — 1 шт.
- Т-подібна рукоятка з двома грипсами — 1 шт.
- Сталевий щуп із конічним вістрям — 1 шт.
- Інструкція з експлуатації — 1 шт.
Батарейки AA в комплект не входять.
Кому підійде WALCOM FM-204TR
Дорожнє й земляне будівництво. Оперативний контроль після кожного проходу котка: порівняння ділянок, пошук недоущільнених зон на узбіччях, біля колодязів і в місцях стиків. Дозволяє обґрунтовано вибрати точки для лабораторних проб замість вибору «на око».
Зворотна засипка траншей і котлованів. Приймання робіт підрядника на інженерних мережах: швидка перевірка, чи засипка пошарово ущільнена, перш ніж укладати покриття.
Гідротехніка та меліорація. Контроль ущільнення тіла дамб, валів, укосів каналів — там, де важлива однорідність, а не одна точка.
Агрономія, ландшафт, спортивні поля. Картування переущільнених зон на полях і газонах, оцінка потреби в глибокому розпушуванні, контроль ущільнення після проїзду техніки, обслуговування гольф-полів і футбольних газонів.
Геотехнічні та навчальні лабораторії. Швидка попередня оцінка зразків і полігонних ділянок, лабораторні роботи з механіки ґрунтів.
Рекомендації щодо вимірювання
- Перед вимірюванням затягніть різьбові з'єднання щупа й рукоятки: слабке з'єднання може призвести до скручування або поломки щупа.
- Обнуляйте прилад з підвішеним у повітрі щупом після ввімкнення.
- Порядок уколу: натисніть PEAK, занурте щуп строго вертикально з рівномірним зусиллям обома руками, зчитайте значення; перед наступним уколом натисніть ZERO. Нахил і ривки завищують показання.
- Фіксуйте глибину занурення в кожній точці і порівнюйте результати лише на однаковій глибині.
- Вологість ґрунту сильно впливає на опір пенетрації — порівнюйте точки, виміряні в один день за однакових умов, або фіксуйте вологість паралельно.
- Робіть 3–5 уколів на точку в радіусі 20–30 см і беріть середнє: локальні включення дають викиди.
- Не перевищуйте діапазон: при спрацюванні зумера негайно зніміть навантаження.
- При тривалому зберіганні вийміть батарейки.
Часті запитання про пенетрометр WALCOM FM-204TR
Чи показує прилад коефіцієнт ущільнення?
Ні, прилад показує силу опору пенетрації в Н або кгс. Коефіцієнт ущільнення отримують через кореляцію: на об'єкті роблять кілька контрольних точок і пенетрометром, і стандартним методом (ріжуче кільце, пісочний конус), а далі пенетрометр використовують для швидкого контролю всіх інших точок.
Чим FM-204TR відрізняється від динамічного пенетрометра (DCP)?
DCP занурює конус ударами падаючого вантажу і нормований за ASTM D6951; результат — кількість ударів на сантиметр. FM-204TR — статичний прилад: конус вдавлюють вручну, а результат — сила. Він легший, швидший і дешевший, але призначений для порівняльного контролю, а не для нормативних випробувань.
Чи можна використовувати прилад в агрономії?
Так, для картування переущільнених зон на полях і газонах. Агрономічні межі зазвичай задані в тиску (кПа/МПа); щоб перейти від сили до тиску, поділіть показання на площу основи конічного вістря. Зауважте, що вістря FM-204TR тонше за стандартні агрономічні конуси 1/2″ і 3/4″ (ASAE S313), тому напряму порівнювати з літературними межами в кПа не варто — використовуйте прилад для відносного картування.
На яку глибину працює прилад?
До 30 см — довжина щупа. Глибину контролюють візуально за щупом, у приладі шкали глибини немає.
Чи придатний прилад для кам'янистих або мерзлих ґрунтів?
Ні. Тверді включення пошкоджують наконечник і викликають перевантаження тензодатчика (зумер понад 105 % діапазону). Прилад розрахований на насипні ґрунти, глину, пісок та їхні суміші після укочування.
Від чого живиться FM-204TR?
Від двох батарейок AA або зовнішнього джерела 5 В DC. Автовимкнення через 10 хвилин бездіяльності.
Чи потрібна державна повірка пенетрометра?
У більшості випадків прилад використовується як індикативний технологічний засіб контролю і не потребує обов'язкової державної повірки. Для конкретного застосування рекомендується уточнити вимоги у профільного метролога; калібрування силового каналу в акредитованій за ISO/IEC 17025 лабораторії можна замовити за запитом.
