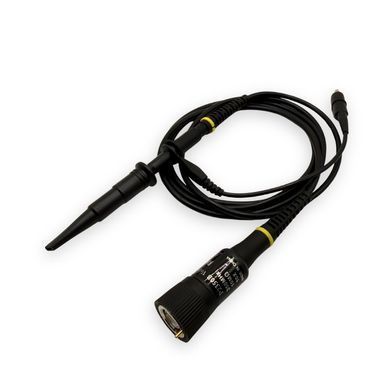

Осцилографічний щуп ×10, 350 МГц з реперним штифтом (300 В RMS, CAT II) YPIONEER P2350B

YPIONEER P2350B — пасивний осцилографічний щуп зі смугою пропускання 350 МГц (MHz) і фіксованим коефіцієнтом ослаблення 10:1. Призначений для спостереження форми сигналів в імпульсних джерелах живлення, цифрових і аналогових схемах. Реперний штифт на BNC-роз'ємі дозволяє осцилографам із функцією probe sense автоматично розпізнавати коефіцієнт ×10 — масштаб на екрані одразу у реальних вольтах.

Основні переваги

• смуга пропускання 350 МГц, час наростання 1 нс;
• максимальна вхідна напруга 300 В RMS, CAT II за специфікацією виробника;
• реперний штифт автовизначення коефіцієнта (probe sense);
• фіксований коефіцієнт 10:1 — повна смуга в будь-який момент;
• знімний модульний наконечник і багатий комплект аксесуарів;
• кабель 1,3 м, круглий корпус роз'єму типу LeCroy.

Сумісність

Цей осцилографічний щуп підходить до:

• осцилографів OWON, Rigol, Siglent, Hantek, UNI-T, Tektronix, LeCroy;
• приладів із кільцем probe sense — коефіцієнт ×10 визначається автоматично;
• приладів без probe sense — коефіцієнт встановлюється в меню каналу вручну;
• будь-яких осцилографів із входом BNC 1 МОм.

Типові застосування

• ✔ імпульсні джерела живлення та DC-DC перетворювачі;
• ✔ цифрові шини та мікроконтролерні схеми;
• ✔ імпульсні та силові електронні вузли в межах 300 В RMS / CAT II;
• ✔ ремонт і діагностика електроніки;
• ✔ лабораторні та навчальні вимірювання;
• ✔ розробка й налагодження власних плат.

Реперний штифт: що це дає

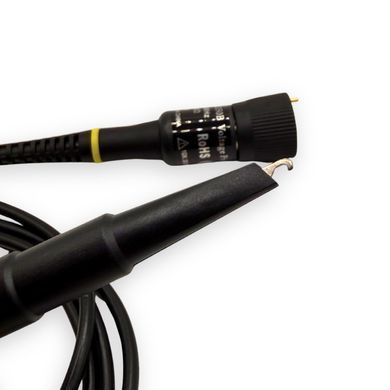

Автоматичний масштаб. На корпусі BNC-роз'єму є підпружинений контактний штифт. Коли щуп встановлюється на сумісний осцилограф із кільцем зчитування probe sense навколо входу, прилад сам розпізнає ослаблення ×10 і одразу показує реальну напругу — без ручного налаштування коефіцієнта і без класичної помилки «чому на екрані вдесятеро менше».

На простіших осцилографах без кільця штифт просто не задіюється: щуп працює як звичайний ×10, коефіцієнт вказується в меню каналу один раз.

Чому фіксований ×10 — це перевага

Повна смуга завжди. У щупів із перемикачем 1:1/10:1 положення 1:1 обмежує смугу одиницями мегагерців, а випадково залишений режим 1:1 на високовольтному сигналі — типова причина пошкодження входу осцилографа. P2350B позбавлений цього ризику: ослаблення завжди 10:1, смуга завжди 350 МГц, вхідний опір завжди 10 МОм.

Компенсація під ваш осцилограф. Діапазон компенсації 9–25 пФ перекриває вхідну ємність переважної більшості приладів; підлаштування виконується інструментом із комплекту за меандром калібратора осцилографа.

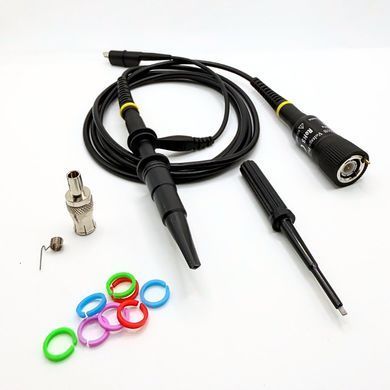

Комплектація

• Щуп P2350B зі знімним модульним наконечником — 1 шт.
• Насадка-гачок (retractable hook tip) — 1 шт.
• Земляний провід із затискачем «крокодил» — 1 шт.
• Пружина заземлення для ВЧ-вимірювань — 1 шт.
• BNC-адаптер наконечника — 1 шт.
• Інструмент компенсації — 1 шт.
• Маркувальні кільця — 8 шт.

Пружина заземлення замінює довгий земляний провід під час вимірювання швидких фронтів: коротший шлях землі означає меншу індуктивність контуру та менше «дзвону» на осцилограмі, спричиненого самим щупом. BNC-адаптер дозволяє підключити наконечник щупа безпосередньо до BNC-гнізда без перехідних кабелів.

Характеристики

Чого немає в цій моделі

• Немає режиму 1:1: для мілівольтних сигналів без ослаблення зверніть увагу на щупи YPIONEER P2100 або P2200 з перемикачем 1:1/10:1.
• Категорія CAT II (300 В RMS): щуп не призначений для вимірювань у розподільних щитах та стаціонарній проводці, де потрібні CAT III/CAT IV.
• Для напруг понад 300 В RMS використовуйте високовольтні щупи 100:1, наприклад YPIONEER P4250.

Кому підійде цей щуп

Інженерам-розробникам. Смуга 350 МГц із запасом покриває осцилографи до 300 МГц, а probe sense економить час при частій зміні щупів.

Майстрам із ремонту електроніки. Стабільний фіксований ×10 без ризику випадково залишити щуп у режимі 1:1.

Лабораторіям і навчальним закладам. Маркувальні кільця 8 кольорів впорядковують багатоканальні стенди, а знімний наконечник здешевлює ремонт після падінь.

Питання та відповіді

Чи працюватиме щуп на осцилографі без функції probe sense?
Так, повністю. Реперний штифт просто не задіюється; коефіцієнт ×10 вказується в меню каналу вручну — один раз для кожного входу.

Чим P2350B відрізняється від P2350?
P2350 має перемикач 1:1/10:1 і класичний корпус. P2350B — фіксований ×10, реперний штифт автовизначення, круглий корпус типу LeCroy і знімний модульний наконечник. Смуга однакова — 350 МГц.

Як виконати компенсацію щупа?
Підключіть щуп до виходу калібратора осцилографа (меандр ~1 кГц) і обертайте підлаштувальний елемент інструментом із комплекту, доки верхівки прямокутних імпульсів не стануть рівними — без завалів і викидів. Компенсацію повторюють після перенесення щупа на інший осцилограф.

Навіщо в комплекті пружина заземлення?
Для вимірювання швидких фронтів: стандартний земляний провід із крокодилом має індуктивність, яка додає «дзвін» на осцилограму. Коротка пружина, що надівається на наконечник, зменшує контур землі та показує сигнал чистіше.

Чи можна вимірювати мережеву напругу 230 В?
У побутових колах CAT II — лише за умови дотримання обмеження 300 В RMS і правил безпеки. Для щитів, вводів і стаціонарної проводки потрібні щупи та прилади категорій CAT III або CAT IV.
