Екрануючі шпалери YSHIELD® K150 (EMF / RF захист)

YSHIELD® K150 — це професійні екрануючі шпалери для зменшення впливу високочастотних електромагнітних полів (RF / EMF) та низькочастотних електричних полів у приміщеннях. Матеріал розроблений для постійного використання у житлових, комерційних та спеціалізованих об'єктах.

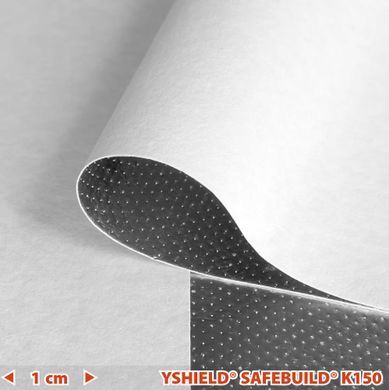

Шпалери виготовлені на целюлозній основі та ламіновані з одного боку мікроперфорованою алюмінієвою фольгою. Мікроперфорація (близько 200 000 отворів/м²) забезпечує надзвичайно високу паропроникність без зниження екрануючої здатності, яка досягає до 100 дБ.

Особливості та переваги

• Виробництво в Німеччині з контролем якості кожної партії
• Власна EMV лабораторія виробника + незалежна експертна перевірка

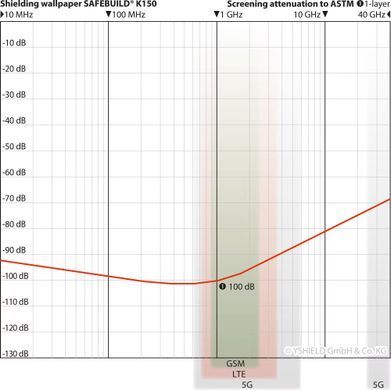

• Екранування до 100 дБ у діапазоні 600 МГц - 40 ГГц
• Вимірювання згідно стандартів ASTM D4935-10 та IEEE Std 299-2006
• Універсальність застосування — підходить для всіх типів приміщень
• Два варіанти монтажу — алюмінієвою або білою стороною назовні

Екологічність та безпечність

• Виготовлені на основі целюлози без токсичних наповнювачів
• Клейові компоненти мають сертифікацію OEKO-TEX®
• Висока паропроникність (sd ≈ 0,02 м) — не створює «парового бар'єра»
• Підходять для тривалого використання у житлових і робочих приміщеннях
• Не виділяють запахів після монтажу
• Корозійна стійкість відповідає алюмінію

Завдяки цим властивостям матеріал може використовуватись у приміщеннях з підвищеними вимогами до екологічності та мікроклімату.

Професійне застосування

YSHIELD® K150 активно використовується у професійному середовищі, де необхідно зменшити електромагнітні завади або створити контрольоване електромагнітне середовище.

• Медичні кабінети та діагностичні приміщення
• Кабінети функціональної діагностики та приватної медицини
• Лабораторії, аналітичні та дослідницькі центри
• Приміщення з чутливим електронним обладнанням
• Серверні, апаратні, телекомунікаційні вузли
• Офіси з високою концентрацією електронної техніки
• Житлові приміщення поблизу джерел EMF випромінювання

Матеріал може застосовуватись як елемент архітектурного екранування або як частина комплексних EMF-рішень.

Технічна інформація

• Ширина: 70 см
• Довжина: відріз по 1 м / рулон 50 м
• Екранування: до 100 дБ (HF, 600 МГц - 40 ГГц)
• Поверхневий опір: 0,0018 Ом (квадратний опір)
• Товщина: 0,24 мм
• Щільність: 150 г/м²
• Паропроникність: sd ≈ 0,02 м (дуже висока)
• Колір: білий / сріблястий
• Матеріали: целюлоза, алюміній, клейові компоненти (OEKO-TEX®)
• Призначення: внутрішні роботи
• Стандарти вимірювання: ASTM D4935-10, IEEE Std 299-2006
• Виробництво: Німеччина

Інструкція з монтажу

Підготовка поверхні

• Поверхня має бути сухою, рівною та очищеною від пилу та жиру
• Пористі або крейдяні основи необхідно попередньо обробити ґрунтом GK5
• При використанні ґрунту для заміни шпалер можливе легке зняття покриття

Варіанти монтажу

Варіант 1: Алюмінієвою стороною до приміщення (рекомендовано)

• Технічно найкраще рішення для максимального екранування
• Легке з'єднання смуг за допомогою заземлювальної стрічки GSX
• Використовуйте клей PSA для створення самоклеючої поверхні
• Целюлозний клей не прилипає до алюмінієвої сторони

Варіант 2: Білою стороною до приміщення

• Візуально привабливіше рішення, легко піддається оздобленню
• Використовуйте клей для важких шпалер на флізеліновій основі
• Можливість фарбування або інших видів обробки поверхні

Процес наклеювання

• Рекомендовано монтаж внахлест для досягнення максимального екранування
• Проклейте нахлест за допомогою клею PSA
• Остаточно вирівняйте поверхню тонкою шпаклівкою
• Альтернатива: монтаж встик (можливі мінімальні втрати при екрануванні дуже високих частот)
• Всі продукти YSHIELD добре тримаються при мокрому та сухому монтажі

Важливо

• Контактні матеріали повинні мати нейтральний pH (4–9) через наявність алюмінієвого шару
• Підходить для вільної укладки лише якщо алюмінієвий шар захищений від механічних пошкоджень

Заземлення

Матеріал має електропровідну поверхню і повинен бути обов'язково інтегрований у систему функціонального вирівнювання потенціалів (FEB). Заземлення є обов'язковою умовою коректної та безпечної роботи екранування.

• Для з'єднання окремих смуг використовуйте заземлювальну стрічку GSX
• Всі полотна повинні бути електрично з'єднані між собою
• Система екранування має бути підключена до контуру заземлення приміщення
• Аксесуари для заземлення доступні в розділі "Заземлення" каталогу YSHIELD

Увага: Екранування без належного заземлення може бути неефективним або навіть погіршити електромагнітну обстановку в приміщенні.

Контроль якості та сертифікація

• Власна професійна EMV лабораторія виробника
• Щоденна перевірка кожної партії продукції
• Додаткова перевірка незалежним експертом
• Подвійний контроль для гарантії якості
• Лабораторні звіти та експертні висновки доступні за запитом
• Сертифікація клейових компонентів OEKO-TEX®

FAQ — Питання та відповіді

Чи підходять ці шпалери для медичних приміщень?

Так. Матеріал активно використовується у кабінетах, лабораторіях та приміщеннях з підвищеними вимогами до стабільності електромагнітного середовища. Екологічність та паропроникність роблять їх ідеальними для медичних закладів.

Чи впливають шпалери на роботу медичного або вимірювального обладнання?

Навпаки — вони зменшують зовнішні електромагнітні завади, що може позитивно впливати на стабільність роботи чутливої техніки та точність вимірювань.

Чи безпечні шпалери для постійного перебування людей?

Так. Матеріал екологічний, паропроникний та призначений для тривалого використання у закритих приміщеннях. Сертифікація OEKO-TEX® підтверджує відсутність шкідливих речовин.

Чи це захист від радіації?

Ні. Шпалери не призначені для захисту від іонізуючого випромінювання. Вони екранують лише електромагнітні поля високих та низьких частот (EMF/RF).

Як правильно клеїти — встик чи внахлест?

Рекомендується монтаж внахлест для досягнення найкращого результату екранування. Нахлест проклеюється клеєм PSA та вирівнюється тонкою шпаклівкою. Монтаж встик також можливий, але може призвести до мінімальних втрат при екрануванні дуже високих частот.

Чи можна фарбувати або оздоблювати шпалери?

Так. При монтажі білою стороною назовні поверхня легко піддається фарбуванню та іншим видам оздоблення. Важливо використовувати матеріали з нейтральним pH (4-9) через наявність алюмінієвого шару.

Як перевірити ефективність екранування?

Ефективність можна перевірити за допомогою спеціалізованих вимірювачів електромагнітних полів (EMF-метрів). Професійне тестування проводиться згідно стандартів ASTM D4935-10 та IEEE Std 299-2006. Виробник надає лабораторні звіти для кожної партії продукції.

Чи потрібне заземлення в усіх випадках?

Так, обов'язково. Заземлення є критично важливим для правильної роботи екранування. Без підключення до системи функціонального вирівнювання потенціалів ефективність може бути знижена або навіть виникнути негативні ефекти.

Чи можна використовувати шпалери у вологих приміщеннях?

Матеріал має високу паропроникність та вологостійкість, що дозволяє використовувати його в приміщеннях з нормальною вологістю. Для ванних кімнат та інших особливо вологих приміщень рекомендується додаткова консультація.

Який термін служби шпалер?

При правильному монтажі та експлуатації шпалери мають тривалий термін служби, порівнянний зі звичайними настінними покриттями. Корозійна стійкість відповідає алюмінію. При використанні спеціального ґрунту можливе зняття та заміна покриття.

Комплектуючі та аксесуари

Для професійного монтажу YSHIELD® K150 рекомендуємо використовувати:

• Ґрунт GK5 — для підготовки пористих та крейдяних поверхонь
• Клей PSA — для створення самоклеючої поверхні на алюмінієвій стороні
• Заземлювальна стрічка GSX — для електричного з'єднання смуг
• Аксесуари для заземлення — для підключення до системи FEB

Всі необхідні матеріали та комплектуючі доступні в асортименті YSHIELD.

Замовлення та постачання

YSHIELD® K150 доступний для замовлення у форматах:

• Відріз по 1 метру — для невеликих проектів та тестування
• Рулон 50 метрів — для масштабних проектів (більш вигідна ціна)

Ширина полотна: 70 см
Виробник: YSHIELD GmbH & Co. KG, Німеччина
Офіційний дистриб'ютор в Україні: Simvolt.ua

Для розрахунку необхідної кількості матеріалу, консультації щодо монтажу або підбору комплектуючих — зв'яжіться з нашими фахівцями.
