RFID-экранирование в ритейле и логистике: как ограничить зону считывания

Владимир Войтюк
Кандидат технических наук, эксперт Simvolt.ua

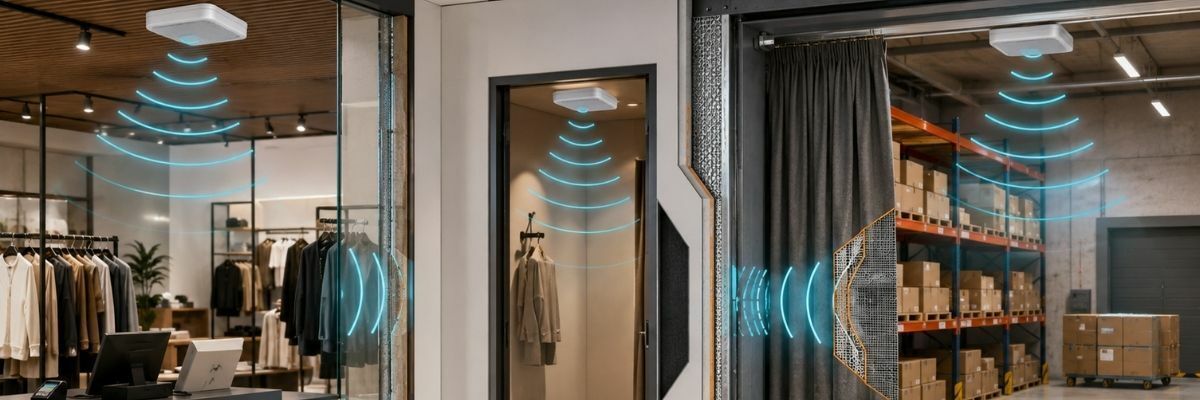

Проблема: RFID работает, но считывает «чужие» метки

RFID позволяет быстро инвентаризировать товары, отслеживать их движение и автоматизировать кассовые, примерочные, складские и производственные операции. Однако после запуска системы нередко выясняется, что считыватель видит больше, чем нужно: касса добавляет товар с соседнего стеллажа, антенна в примерочной фиксирует одежду за перегородкой, а портал на грузовых воротах регистрирует паллеты с другого дока.

Причина — в физике UHF RFID. Пассивная метка не имеет собственного источника питания: она получает энергию от поля считывателя и отвечает обратным рассеянием сигнала. UHF RFID-системы работают в диапазоне 860–960 МГц; в Европе чаще всего используют 865–868 МГц. Радиоволны проходят сквозь гипсокартон, дерево, стекло, пластик и лёгкие перегородки, а металлические конструкции, стеллажи и оборудование создают отражения. Поэтому физическая стена не всегда является радиочастотной границей: считыватель видит все метки, которые получили достаточно энергии и ответ которых способна принять его антенна.

Пока зоны разнесены достаточно далеко, проблему часто можно решить выбором и расположением антенн, снижением мощности и настройкой программной логики. Если этого недостаточно, между зонами создают физическую радиочастотную границу с помощью экранирующих материалов — это и есть RFID-экранирование.

Что такое RFID-экранирование

Высокочастотное экранирование основано на способности электропроводящей поверхности отражать радиоволну и поглощать часть её энергии. Вместо сплошной металлической стены в строительных конструкциях используют тонкие проводящие слои: экранирующие краски, металлизированные сетки и флисы, ткани с проводящими нитями, прозрачные плёнки для стекла.

Эффективность экранирования измеряют в децибелах: 10 дБ — десятикратное ослабление мощности сигнала, 20 дБ — стократное, 30 дБ — тысячекратное. В готовой RFID-зоне решающее значение имеет не самая большая цифра в паспорте отдельного материала, а достаточное затухание всей границы: стыков, дверей, стекла, вентиляции и других проёмов.

YSHIELD позиционирует свои материалы именно для RFID-зонирования в ритейле, промышленности и логистике. Производитель указывает среди пользователей решений Adidas, H&M, Nike, Inditex, LPP и другие международные сети, а среди сфер применения — магазины, склады, пищевую промышленность, медицинскую технику, промышленные прачечные, отели, авиацию и автомобильную отрасль. Экранирующие характеристики проверяются в диапазоне 600 МГц – 40 ГГц по IEEE Std 299-2006 или ASTM D4935-10; если не указано иное, приведённые производителем значения в дБ относятся к частоте 1 ГГц. Подробнее: рекомендации YSHIELD по RFID-экранированию.

HSF54 — основное решение для RFID-зон

Большинство поверхностей в магазине или на складе — это стены, потолки и полы. Именно их закрывает экранирующая краска YSHIELD HSF54, и именно её производитель называет базовым материалом для RFID-зон: два слоя валиком на стены, потолки и полы. Краска на водной основе с углеродным наполнителем, сертифицирована TÜV SÜD; после высыхания закрывается совместимым финишным покрытием, поэтому не меняет дизайн помещения.

Расход и затухание. По техническому листу расход HSF54 составляет 4–8 м²/л на слой в зависимости от толщины слоя и впитываемости основания. Паспортное затухание относится к типичному толстому слою с расходом 4 м²/л: один слой — 46 дБ, два — 53 дБ при 1 ГГц. Тонкий слой с расходом 8 м²/л даёт примерно на 5–10 дБ меньше (производитель приводит 38 дБ и 45 дБ). То есть количество краски определяет не только «хватит ли», но и фактический уровень экранирования. Производитель рекомендует два слоя как оптимальный вариант: второй слой выравнивает более тонкие места первого и даёт запас надёжности; третий имеет смысл только для максимального затухания. Достаточен ли полученный уровень для конкретной зоны, определяет не паспорт, а тест на реальном RFID-оборудовании.

Составляющие системы HSF54. Сама краска после высыхания электропроводящая, поэтому дополнительные компоненты нужны не «всегда вместе», а в соответствии со схемой контактирования конкретного объекта:

• Добавка из углеродных волокон AF3 (90 мл на 5 л краски) — трещиноперекрывающая: 3-миллиметровые электропроводящие волокна сохраняют контакт в слое, если в основании появится трещина. По техлисту AF3 может заменять заземляющую ленту — в том числе внутри помещений — и рекомендована на всех больших поверхностях; для RFID-зон производитель прямо советует HSF54 с AF3. Ограничение: с AF3 краску наносят только валиком, безвоздушное распыление невозможно.
• Ленты с электропроводящим клеем GSX10 (25 мм × 10 м) и EBX50 (25 мм × 50 м) — там, где их предусматривает схема: на переходах между краской и другими материалами (сетка, флис), между отдельными окрашенными поверхностями, которые должны образовать один контур, и как проводник к точке подключения. Где именно прокладывать ленту, определяют инструкция производителя по заземлению и проект.
• Контактная пластина GS2 — точка подключения экранирующего контура к системе функционального уравнивания потенциалов (FEB). Производитель требует такого подключения для больших площадей экранирования как для «сторонних проводящих частей»; схему определяет квалифицированный электрик по документации производителя и требованиям объекта.

Две разные задачи: сплошность высокочастотного экрана — это контакт между всеми фрагментами границы (его обеспечивают электропроводность слоя, AF3 внутри него и лента на переходах), а FEB — это подключение готового контура к системе уравнивания потенциалов через GS2. Лента может участвовать в обеих, но заменить одно другим нельзя.

Основание, нанесение, финишное покрытие. Впитывающие и пористые основания обязательно грунтуют — производитель требует свою грунтовку GK5, иначе связующее вместе с водой уходит в основание и свойства слоя ухудшаются. Наносят валиком с ворсом 6–13 мм, равномерно по толщине и по всей площади; перед вторым слоем — 24–48 часов сушки. Готовую жидкую HSF54 не разбавляют водой и не смешивают с другими красками: это меняет концентрацию проводящего наполнителя, толщину сухого слоя и затухание. Исключение — порошковая DRY54, которую готовят с водой строго по процедуре производителя.

Финишное покрытие внутри помещений — качественные дисперсионные (акриловые) или дисперсионно-силикатные краски в два слоя; альтернатива — обои или стеклохолст. Чисто минеральные покрытия и часть «экокрасок» плохо держатся на графитовой поверхности, поэтому производитель не гарантирует ни одну конкретную комбинацию и всегда советует пробное нанесение на небольшом участке. Для торговых зон с интенсивной механической нагрузкой есть ударопрочная модификация PRO54.

Кейс: зона примерочных магазина одежды, ТРЦ, Одесса

Реальный расчёт на объекте августа 2026 года: магазин одежды в торговом центре в Одессе. Задача — экранирование четырёх помещений краской HSF54 в два слоя: кабинет и две примерочные по всем стенам, склад — только три стены, граничащие с зоной считывания (0,46 м, 3,75 м и 3,04 м). Потолки не окрашиваются: над помещениями нет других зон считывания, а стены экранируются на всю высоту до плиты перекрытия, поэтому обхода поля сверху нет. Высота помещений 3,68 м, примерочных — 3,53 м. Достаточность такого контура подтверждается тестом с метками после монтажа.

Первый заказ от подрядчика содержал 16 л краски. После уточнения планов выяснилось, что это количество соответствует одному слою, а не двум.

Пересчёт по плану. Кабинет — около 38 м² стен, две примерочные — 44 м², три стены склада — 27 м². Итого около 109 м², в два слоя — около 218 м² покрытия. По норме 4–8 м²/л минимальное количество для двух тонких слоёв — около 28 л; расчёт по толстому слою дал бы около 55 л.

Стартовая поставка: HSF54 — 25 л, контактные пластины GS2 — 3 шт., лента с электропроводящим клеем — 1 рулон 50 м при расчётной длине около 42 м. Три пластины на четыре помещения — потому что экранирующих контуров три: кабинет, блок из двух смежных примерочных, которые имеют общую стену и окрашиваются как одна поверхность, и склад.

Почему 25 л, а не 28 или 30. HSF54 поставляется в таре 5 л и 1 л, поэтому количество не обязательно округлять до банки. В этом кейсе решили стартовать с 25 л, а остальное добрать по факту — ещё 5 л или 2–3 л литровыми банками, когда станет понятен реальный расход на конкретном основании.

Simvolt сознательно рекомендует заказчикам брать краску впритык и докупать в процессе, а не закладывать запас: срок хранения краски — 12 месяцев, открытую банку можно хранить лишь ограниченно, а остаток после объекта — прямые потери. Такой подход работает при двух условиях: материал есть на складе в Украине и доставляется быстро, а подрядчик не «растягивает» имеющееся количество более тонким слоем или разбавлением вместо того, чтобы заказать ещё. Именно в этом разница между стартовой поставкой и заниженной спецификацией: стартовую докупают, заниженную — разбавляют.

Кейс иллюстрирует два принципа одновременно: логическую границу зоны определяют до расчёта литров (первая оценка склада по полному периметру дала 74 м² вместо 27 м² — почти 12 л разницы на двух слоях), а количество краски считают по норме производителя и фиксируют в документации, а не подгоняют под бюджет.

Происхождение и количество материала

Паспортное затухание YSHIELD относится к оригинальному материалу, смонтированному по технологии производителя. Поэтому в ответственном проекте контролируют не только название в смете, но и то, что фактически поставляется на объект. При поставках материалов для торговых объектов в Украине специалисты Simvolt уже сталкивались со случаями, когда смонтированный материал не соответствовал номенклатуре проекта, а экранирующая краска имела просроченный срок хранения или неподтверждённое происхождение.

До начала работ заказчику стоит зафиксировать и проверить: точную номенклатуру материалов YSHIELD; происхождение, номер партии и срок годности; расчётное количество для заданной площади и количества слоёв; соответствие поставки проекту; соблюдение актуальной инструкции производителя при монтаже. Официальный ввоз материалов YSHIELD в Украину осуществляет ООО «НСФ «ОТАВА» (Simvolt.ua) — компания поставляет продукцию как конечным заказчикам, так и подрядным организациям.

Чем закрывать поверхности, где краска не подходит

Краска закрывает плоскости, но не двери, стекло, проходы и конструкции, где мокрый монтаж невозможен. Для них у YSHIELD есть совместимые материалы, которые соединяются с контуром HSF54 той же проводящей лентой.

• Двери, корпуса, боксы, кабины, гладкие технические поверхности — самоклеящаяся экранирующая полиэфирная сетка HNS80: 75 дБ при 1 ГГц, сухой монтаж, электропроводящий клей позволяет контактный нахлёст полотен. Производитель рекомендует её именно для обшивки кабин, корпусов и гладких поверхностей.
• Скрытый монтаж в стенах, потолках и полах — флисы A190 (целлюлоза с алюминиевым слоем, 112 дБ при 1 ГГц) и HNV100 (металлизированный полиэстер, 103 дБ при 1 ГГц) — для подвесных потолков, конструкций пола и гипсокартонных систем, где экран монтируют внутри.
• Проходы и подвижные перегородки — экранирующая ткань STEEL-TWIN (хлопок, полиэстер, нити из нержавеющей стали; 42 дБ при 1 ГГц, два слоя — 55 дБ) как штора, занавес или подвижная перегородка.
• Стеклянные перегородки и витрины — плёнка RDF62 (62 % светопропускания, 18 дБ при 1 ГГц) для неметаллизированного стекла; поверхность плёнки электрически изолирована и к FEB не подключается. Для критичных граничных перегородок есть RDF72 с 33 дБ при 72 % светопропускания, но с лёгким зелёным оттенком и обязательной герметизацией краёв.

Материал выбирают не только по паспортному затуханию, но и по основанию, способу монтажа, нагрузке и возможности правильно выполнить стыки. Материал с очень высоким затуханием не компенсирует открытый дверной проём; и наоборот, если после дополнительных 18 дБ на стекле метка за перегородкой уже не активируется, более сложное решение не даст ощутимого преимущества.

Как спроектировать RFID-зону: 6 шагов

1. Определить логические границы

Сначала отвечают на вопрос: какие метки должен видеть каждый конкретный считыватель? Касса — только товар в зоне оплаты; примерочная — только вещи внутри кабины; портал — только груз, проходящий через конкретные ворота; складской считыватель — только свою ячейку. На плане отмечают соседние зоны, все поверхности между ними и разрывы: двери, проходы, стекло, подвесной потолок, фальшпол, вентиляцию, кабельные вводы.

2. Сначала оптимизировать RFID-систему

Не каждую проблему нужно решать экранированием. До выбора материалов проверяют мощность передатчика, тип и диаграмму направленности антенны, её положение и поляризацию, ориентацию меток, пороговые значения и программную логику. Если нежелательное считывание стабильно устраняется настройкой, экран может быть не нужен.

3. Провести тест до монтажа

Контрольные RFID-метки с известными ID размещают в нужной и соседних зонах и фиксируют, какие антенны видят каждую метку, на какой мощности и с какого расстояния. Дополнительно измеряют уровень высокочастотного поля в контрольных точках измерителем ВЧ-поля, рабочий диапазон которого охватывает частоту RFID-системы. Обычный широкополосный прибор показывает уровень поля в точке; для оценки направления прихода сигнала нужна направленная антенна или соответствующая методика. Но и зафиксированных уровней в точках достаточно, чтобы найти участки границы с наибольшим полем и иметь базу для сравнения после монтажа.

4. Выбрать материал для каждой поверхности

HSF54 с AF3 (или PRO54) — на плоскости; A190 или HNV100 — скрытый монтаж; HNS80 — двери, корпуса, боксы; STEEL-TWIN — проходы; RDF62 или RDF72 — стекло. Итоговое затухание зоны определяет самый слабый элемент границы, поэтому в спецификацию сразу закладывают ленты и пластины для соединения всех фрагментов в один контур.

5. Проконтролировать поставку и монтаж

До работ сверяют артикул, партию, срок годности и количество каждого материала. При монтаже контролируют подготовку основания, количество и толщину слоёв краски, нахлёсты полотен, переходы между материалами, двери, вентиляцию и кабельные вводы. Схему стыков и подключения к FEB закладывают в проект до начала отделки — после финишного покрытия импровизация обходится дорого.

6. Проверить результат

Первоначальный тест повторяют в тех же условиях: те же метки, расположение антенн, штатная мощность считывателей, те же точки измерения поля. Критерий приёмки: считыватель стабильно видит все нужные метки внутри своей зоны и не регистрирует метки за её пределами. Результаты «до» и «после» вносят в исполнительную документацию — это защищает и заказчика, и интегратора при последующих изменениях планировки.

Типичные ошибки в RFID-проектах

• Экранирование только стен там, где граница проходит и через потолок или пол. Сигнал обходит перегородку через открытое пространство над подвесным потолком, фальшпол, стекло или вентиляцию. Если над и под зоной нет других зон считывания, а стены доведены до перекрытия, потолок можно не экранировать — но это должно быть решение, зафиксированное в проекте, а не умолчание.
• Открытые двери и проходы. Один проём сводит на нет экранирование остального периметра.
• Разрывы между фрагментами. Краска, сетка и флис без проводящей ленты на переходах — это несколько отдельных экранов со щелями, а не один контур.
• Заниженное количество краски. Один слой вместо запроектированных двух или разбавление «чтобы хватило» — и проектное двухслойное затухание не достигается, хотя в документации стоит именно оно.
• Подмена номенклатуры. Материал с похожим названием может иметь другие свойства и способ монтажа.
• Отсутствие теста до и после. Без базового измерения невозможно ни доказать результат, ни найти причину проблем через год.

Частые вопросы

Вывод

RFID-считыватель видит не «примерочную» или «складскую ячейку», а метки, до которых доходит его поле. Надёжное RFID-экранирование начинается с настройки антенн и завершается физической радиочастотной границей: HSF54 с AF3 на плоскостях, проводящая лента и пластины GS2 как единый контур, совместимые материалы YSHIELD на дверях, стекле и проходах — и проверка результата на реальном RFID-оборудовании.

Как рассчитать материалы для вашего объекта. Отправьте на Simvolt.ua план помещения с отмеченными зонами считывания, рабочую частоту RFID-системы и перечень поверхностей (стены, потолок, пол, двери, стекло, проходы). В ответ вы получите расчёт количества краски, лент и пластин, перечень совместимых материалов для нестандартных поверхностей и рекомендацию по измерительному оборудованию для контроля эффективности до и после монтажа.

Об авторе
Владимир Войтюк — кандидат технических наук, эксперт Simvolt.ua по вопросам экранирования электромагнитных полей, электромагнитной совместимости и измерительного оборудования. Консультирует интеграторов и технические службы предприятий по подбору экранирующих материалов YSHIELD и методикам контроля результата.
