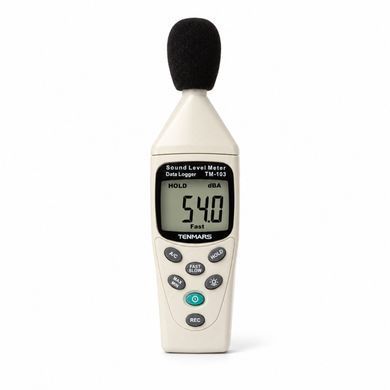

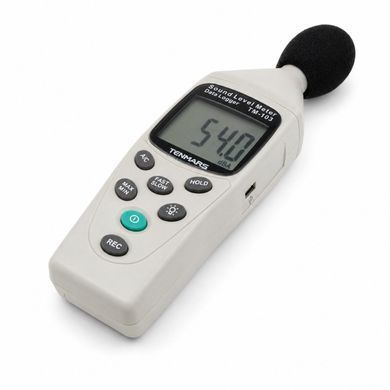

TENMARS TM-103 — измерение и автоматическая регистрация шума

TENMARS TM-103 (также встречается написание TM103) — цифровой шумомер класса 2 от тайваньского производителя TENMARS со встроенным регистратором данных и USB-подключением к компьютеру. Прибор измеряет уровень звукового давления в диапазоне 30–130 дБ(A) или 35–130 дБ(C) на частотах от 31,5 Гц до 8 кГц. Заявленное соответствие — IEC 61672-1 Class 2 и ANSI S1.4 Type 2.

TM-103 сохраняет до 14 000 измерений с настраиваемым интервалом от 1 секунды до 7 часов 59 минут 59 секунд. Записанные данные можно передать на ПК через USB для просмотра, экспорта в текстовый файл, печати и дальнейшего анализа. Прибор подходит для контроля шума оборудования, рабочих мест, вентиляционных систем и жилых или общественных помещений.

Регистрация данных: до 14 000 измерений

Запись одной кнопкой. Нажатие кнопки REC запускает автоматическую регистрацию уровня шума во внутреннюю память, повторное нажатие — останавливает. Интервал между записями настраивается от 1 секунды до 7 часов 59 минут 59 секунд через программное обеспечение на ПК.

Ёмкость памяти и автономность. Общий объём — 14 000 записей; при интервале 1 с этого хватает почти на 4 часа непрерывной регистрации. Объём памяти при интервале 1 мин теоретически позволяет сохранять более 9 суток измерений, однако фактическая длительность автономной регистрации ограничена ресурсом батареи — примерно 50 часов для щелочного элемента питания. Записи группируются по сеансам измерений с фиксацией времени начала и окончания каждого сеанса.

Сценарии использования. Регистратор позволяет зафиксировать, например, ночной шум вентиляционного оборудования, когда жалобы жильцов касаются времени, в которое измеритель физически не присутствует, или задокументировать уровень шума на рабочем месте в течение полной смены.

Подключение к ПК и программное обеспечение

USB-интерфейс. Прибор подключается к компьютеру кабелем USB Mini-B (входит в комплект). Программное обеспечение для ПК загружается с сайта производителя tenmars.com.

Возможности программы. Подключение к ПК, просмотр текущих показаний в реальном времени, выгрузка записей из памяти прибора, экспорт данных в файл TXT для дальнейшей обработки в Excel, печать, очистка памяти, настройка интервала регистрации и синхронизация даты и времени прибора с компьютером.

Практический совет. Часы прибора останавливаются, если вынуть батарею, поэтому после её замены стоит синхронизировать дату и время через программу — это сохранит корректные временные метки в записях.

Акустический тракт класса 2

Соответствие стандартам. Заявленное соответствие измерительного тракта — класс 2 по IEC 61672-1 и Type 2 по ANSI S1.4 для шумомеров. Чувствительный элемент — электретный конденсаторный микрофон 1/2 дюйма.

Частотные коррекции A и C. Частотное взвешивание A — дБ(A) — приближённо учитывает частотную чувствительность человеческого слуха и применяется для большинства общих измерений шума. Взвешивание C — дБ(C) — слабее подавляет низкие частоты: если уровень в дБ(C) значительно превышает уровень в дБ(A), это свидетельствует о выраженной низкочастотной составляющей шума.

Временные характеристики Fast и Slow. Режим Fast (125 мс) предназначен для обычных измерений и фиксации кратковременных всплесков, Slow (1 с) — для оценки усреднённого уровня нестабильного шума.

Автоматический выбор диапазона. Измеритель уровня звука работает в диапазоне 30–130 дБ(A) и 35–130 дБ(C) с автоматическим выбором поддиапазона, точностью ±1,5 дБ, разрешением 0,1 дБ и обновлением показаний каждые 0,5 с. Если уровень превышает 130 дБ, на дисплее появляется индикация OL, если ниже 30 дБ — UND.

Достоверность измерений и калибровка

Для инженерных измерений шума важна уверенность в достоверности полученных результатов. В отличие от многих бюджетных шумомеров, TENMARS TM-103 имеет нормированные производителем метрологические характеристики; заявленное соответствие — класс 2 по IEC 61672-1.

В приборе предусмотрена калибровочная настройка по акустическому калибратору с уровнем 94 дБ на частоте 1 кГц. Производитель рекомендует выполнять проверку и, при необходимости, настройку один раз в год.

По отдельному заказу прибор может пройти метрологическую калибровку в аккредитованной лаборатории с оформлением соответствующего документа.

Удобство в работе

Компактность. Корпус размерами 200 × 55 × 38 мм и массой около 170 г с батареей удобно лежит в руке; прибор также можно закрепить на штативе для стационарных измерений.

Подсветка дисплея. Кнопка подсветки облегчает считывание показаний в тёмных помещениях; подсветка выключается автоматически через 15 секунд для экономии заряда.

Фиксация показаний. Режим MAX/MIN удерживает максимальное или минимальное зафиксированное значение, кнопка HOLD замораживает текущее показание на дисплее.

Ветрозащита в комплекте. Поролоновая ветрозащита микрофона уменьшает ветровые помехи; производитель рекомендует устанавливать ветрозащиту при работе при скорости ветра свыше 10 м/с.

Автоотключение. Прибор автоматически выключается через 5 минут простоя для сохранения заряда батареи.

Технические характеристики TENMARS TM-103

TM-103 или TM-102: какой выбрать?

Обе модели имеют одинаковый измерительный тракт: микрофон 1/2 дюйма, класс 2 по IEC 61672-1, частотные коррекции A/C, временные характеристики Fast/Slow, диапазон 30–130 дБ, точность ±1,5 дБ, автоматический выбор диапазона, подсветку и MAX/MIN.

Разница — в работе с данными. TM-103 имеет встроенный регистратор на 14 000 записей, USB-интерфейс и программное обеспечение для ПК, поэтому подходит для длительного мониторинга и документирования результатов. Если же нужны только разовые измерения «на месте» без записи — достаточно компактного шумомера TENMARS TM-102 с теми же метрологическими характеристиками.

Чего нет в TM-103

Чтобы выбор был осознанным, честно перечисляем функции, которых у этой модели нет:

• Расчёта эквивалентного уровня Leq — прибор не рассчитывает эквивалентный уровень. Выгруженные мгновенные показания можно анализировать на ПК, однако это не превращает TM-103 в интегрирующий шумомер.
• Октавного и третьоктавного анализа — измеряется интегральный уровень с коррекцией A или C, без разложения по частотным полосам.
• Класса точности 1 — это прибор класса 2, предназначенный для общих инженерных измерений.
• Акустического калибратора в комплекте — для периодической проверки и настройки калибратор (94 дБ, 1 кГц) приобретается отдельно.

Комплект поставки

• Шумомер TENMARS TM-103 — 1 шт.
• Поролоновая ветрозащита микрофона — 1 шт.
• USB-кабель (Mini-B) — 1 шт.
• Батарея 9 В — 1 шт.
• Инструкция пользователя — 1 шт.

Кому подойдёт TM-103

Инженерам по охране труда. Регистрация уровня шума на рабочих местах в течение полной смены с временными метками даёт данные для предварительной оценки условий труда, внутреннего производственного контроля и планирования мероприятий по защите от шума.

Службам эксплуатации зданий и управляющим. Жалобы жильцов на шум вентиляции, лифтов или котельных чаще всего касаются ночных часов. TM-103 остаётся на объекте и автоматически документирует уровень шума без присутствия оператора.

Производственным и сервисным предприятиям. Сравнительный контроль шума оборудования до и после обслуживания, проверка акустических характеристик вентиляционных систем, компрессоров, станков с документированием результатов.

Частые вопросы о TENMARS TM-103

Чем TM-103 отличается от TM-102?
Акустическая часть у обеих моделей одинакова (класс 2, 30–130 дБ, ±1,5 дБ, коррекции A/C, Fast/Slow). TM-103 дополнительно имеет регистратор на 14 000 записей, USB-интерфейс и программное обеспечение для ПК. Если запись данных не нужна, обратите внимание на TENMARS TM-102.

Что означает «класс 2»?
Это класс точности шумомера по стандарту IEC 61672-1. Приборы класса 2 предназначены для общих инженерных и производственных измерений шума; класс 1 имеет более жёсткие допуски и используется преимущественно для прецизионных и лабораторных задач.

Когда использовать коррекцию A, а когда C?
Для большинства измерений шума используется частотное взвешивание A — дБ(A), — которое приближённо учитывает частотную чувствительность человеческого слуха. Взвешивание C — дБ(C) — слабее подавляет низкие частоты: если показания в дБ(C) значительно превышают дБ(A), в шуме выражена низкочастотная составляющая.

Сколько измерений сохраняет прибор и на сколько хватает памяти?
Память рассчитана на 14 000 записей, интервал регистрации — от 1 с до 7 ч 59 мин 59 с. При интервале 1 с это почти 4 часа записи; при интервале 1 мин объём памяти теоретически позволяет сохранять более 9 суток измерений, однако фактическая длительность автономной регистрации ограничена ресурсом батареи — примерно 50 часов для щелочного элемента питания.

Как передать данные на компьютер?
Через USB-кабель Mini-B (в комплекте) и программу для ПК с сайта производителя: она выгружает записи, показывает измерения в реальном времени и экспортирует данные в файл TXT для обработки в Excel.

Нужно ли калибровать шумомер?
В приборе предусмотрена калибровочная настройка по акустическому калибратору (94 дБ, 1 кГц); производитель рекомендует выполнять проверку и, при необходимости, настройку один раз в год. По отдельному заказу доступна метрологическая калибровка в аккредитованной лаборатории с оформлением соответствующего документа.

Что означают OL и UND на дисплее?
OL — уровень звука превышает 130 дБ (верхний предел измерения), UND — уровень ниже 30 дБ (нижний предел). В обоих случаях показания за пределами нормированного диапазона прибора.

Какое питание и сколько прибор работает?
Одна батарея 9 В типа «Крона» обеспечивает примерно 50 часов работы (щелочная батарея). Батарея входит в комплект. Обратите внимание: после извлечения батареи внутренние часы останавливаются — синхронизируйте время через программу.
