Цифровой мультиметр Noyafa NF-628: 6000 отсчётов, 1000 В DC / 750 В AC, 10 А, NCV и поиск фазы

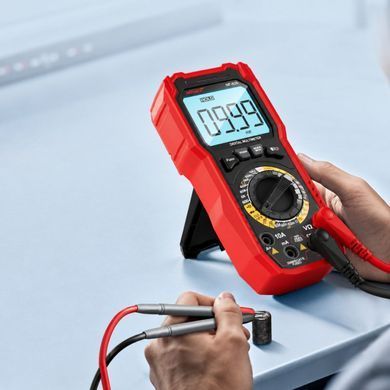

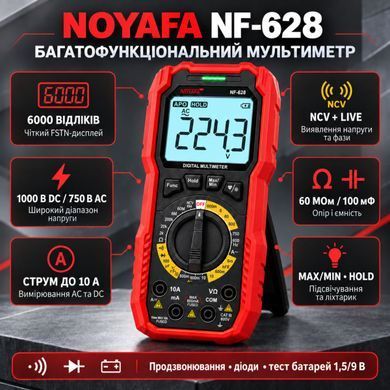

Noyafa NF-628 — карманный цифровой мультиметр с ручным выбором диапазонов, дисплеем на 6000 отсчётов и двенадцатью измерительными функциями: постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, ёмкость, частота, коэффициент заполнения, проверка батареек 1,5 В / 9 В, диод, прозвонка, а также бесконтактный детектор напряжения NCV и определение фазного провода одним щупом (LIVE). Заявленная погрешность на основных диапазонах постоянного напряжения — ±(0,5 % + 4 единицы младшего разряда), входное сопротивление 10 МОм (MΩ). Питание — две батарейки AA (в комплекте), автоотключение через 15 минут, подсветка дисплея и встроенный фонарик.
Это прибор для повседневных электромонтажных и ремонтных задач: проверка розеток и выключателей, поиск фазы, прозвонка проводки, диагностика бытовой техники, автомобильной электрики и электронных компонентов. Токовые входы защищены двумя быстродействующими предохранителями — 630 мА/250 В и 10 А/250 В.
Ручной выбор диапазонов: управление вместо автоматики
Поворотный переключатель на все диапазоны. В NF-628 диапазоны напряжения, тока и сопротивления выбираются непосредственно переключателем — 600 мВ / 6 / 60 / 600 / 1000 В для постоянного напряжения, 6 / 60 / 600 / 750 В для переменного, 600 Ом … 60 МОм для сопротивления. Пользователь сам задаёт предел измерения, а прибор не тратит время на автоматический перебор диапазонов: показания появляются сразу, а при превышении предела дисплей показывает OL.
Автодиапазон только для ёмкости. Измерение ёмкости 10 нФ … 100 мФ выполняется с автоматическим выбором диапазона — для конденсаторов это удобнее, так как номинал часто неизвестен.
6000 отсчётов. Дисплей на 6000 отсчётов даёт разрешение 0,001 В на диапазоне 6 В и 0,01 В на 60 В — в полтора-два раза мельче распространённых мультиметров на 2000 или 4000 отсчётов. Частота обновления показаний — около 3 раз в секунду.
Напряжение, ток, сопротивление
Постоянное напряжение до 1000 В. Пять диапазонов от 600 мВ до 1000 В, погрешность ±(0,5 % + 4) до 600 В включительно. Диапазон 600 мВ с разрешением 0,1 мВ подходит для проверки термопар, шунтов и датчиков с милливольтовым выходом.
Переменное напряжение до 750 В. Четыре диапазона 6 / 60 / 600 / 750 В, погрешность ±(0,8 % + 4) до 600 В. Входное сопротивление 10 МОм.
Ток до 10 А. Постоянный ток — 60 мкА / 60 мА / 600 мА / 10 А с погрешностью ±(0,8 % + 4) на младших диапазонах; диапазон 60 мкА с разрешением 0,01 мкА позволяет оценивать ток покоя и утечки. Переменный ток — 60 мА / 600 мА / 10 А. На диапазоне 10 А допускается до 20 А не дольше 10 секунд.
Сопротивление до 60 МОм. Шесть диапазонов от 600 Ом до 60 МОм, погрешность ±(1,2 % + 3) на средних диапазонах. Погрешность не учитывает сопротивление щупов.
Ёмкость, частота, батарейки, диод
Ёмкость 10 нФ … 100 мФ. Восемь автоматических диапазонов с погрешностью ±(5 % + 10). Верхний предел 100 мФ (100 000 мкФ) позволяет проверять большие электролитические конденсаторы блоков питания и пусковые конденсаторы.
Частота и коэффициент заполнения. Два диапазона — 6 кГц и 600 кГц, погрешность ±(1 % + 10), входной сигнал 1–10 В. Коэффициент заполнения 1–99 % — для проверки ШИМ-сигналов в контроллерах, регуляторах и драйверах.
Проверка батареек. Отдельные положения 1,5 В и 9 В: в диапазоне 1,5 В можно проверять элементы до 6 В, в диапазоне 9 В — до 20 В.
Диод и прозвонка с автоматическим распознаванием. Одно положение переключателя: прибор сам определяет, что подключено — диод (показывает прямое напряжение с разрешением 0,001 В) или проводник. Звуковой сигнал прозвонки срабатывает при сопротивлении ≤ 30 Ом и не срабатывает при ≥ 70 Ом.
NCV и поиск фазного провода одним щупом
NCV — бесконтактный детектор. Датчик в верхнем торце корпуса реагирует на переменное электрическое поле вокруг провода под напряжением; срабатывает светодиодный индикатор над дисплеем и звуковой сигнал. Удобно для быстрой проверки, есть ли напряжение в кабеле, розетке или удлинителе, не вскрывая их.
LIVE — определение фазы одним щупом. В режиме LIVE достаточно коснуться красным щупом одного контакта, чтобы отличить фазный провод от нулевого. Переключение между NCV и LIVE — кнопкой Func.
Обе функции — только для предварительной проверки. Прежде чем касаться проводников, отсутствие напряжения следует подтвердить контактным измерением.
Удобство в работе
HOLD и MAX/MIN. Фиксация показаний на дисплее и запись максимального и минимального значения — чтобы не пропустить скачок напряжения или пусковой ток.
Подсветка и фонарик. Короткое нажатие кнопки включает подсветку дисплея, длинное — фонарик на верхнем торце, который подсвечивает место измерения в щите, за прибором или под капотом.
Автоотключение и индикация батареи. Прибор выключается через 15 минут без действий; о разряде батареек предупреждает символ на дисплее.
Технические характеристики Noyafa NF-628
Постоянное напряжение (DCV)
| Диапазон | Погрешность | Разрешение |
|---|---|---|
| 600 мВ | ±(0,5 % + 4) | 0,1 мВ |
| 6 В | ±(0,5 % + 4) | 0,001 В |
| 60 В | ±(0,5 % + 4) | 0,01 В |
| 600 В | ±(0,5 % + 4) | 0,1 В |
| 1000 В | ±(0,8 % + 15) | 1 В |
Переменное напряжение (ACV)
| Диапазон | Погрешность | Разрешение |
|---|---|---|
| 6 В | ±(0,8 % + 4) | 0,001 В |
| 60 В | ±(0,8 % + 4) | 0,01 В |
| 600 В | ±(0,8 % + 4) | 0,1 В |
| 750 В | ±(1,0 % + 15) | 1 В |
Входное сопротивление на диапазонах напряжения — 10 МОм; погрешность нормируется в пределах 5–100 % диапазона.
Постоянный ток (DCA)
| Диапазон | Погрешность | Разрешение |
|---|---|---|
| 60 мкА | ±(0,8 % + 4) | 0,01 мкА |
| 60 мА | ±(0,8 % + 4) | 0,01 мА |
| 600 мА | ±(0,8 % + 4) | 0,1 мА |
| 10 А | ±(1,0 % + 15) | 0,01 А |
Переменный ток (ACA)
| Диапазон | Погрешность | Разрешение |
|---|---|---|
| 60 мА | ±(2,0 % + 15) | 0,01 мА |
| 600 мА | ±(2,0 % + 15) | 0,1 мА |
| 10 А | ±(3,5 % + 15) | 0,01 А |
Максимальный входной ток 20 А не дольше 10 с; защита — быстродействующие предохранители 630 мА/250 В и 10 А/250 В. Погрешность переменного тока нормируется в пределах 10–100 % диапазона.
Сопротивление
| Диапазон | Погрешность | Разрешение |
|---|---|---|
| 600 Ом | ±(1,2 % + 5) | 0,1 Ом |
| 6 кОм | ±(1,2 % + 3) | 0,001 кОм |
| 60 кОм | ±(1,2 % + 3) | 0,01 кОм |
| 600 кОм | ±(1,2 % + 3) | 0,1 кОм |
| 6 МОм | ±(1,2 % + 3) | 0,001 МОм |
| 60 МОм | ±(2,0 % + 10) | 0,01 МОм |
Ёмкость (автоматический выбор диапазона)
| Диапазон | Погрешность | Разрешение |
|---|---|---|
| 10 нФ | ±(5 % + 10) | 0,01 нФ |
| 100 нФ | ±(5 % + 10) | 0,1 нФ |
| 1 мкФ | ±(5 % + 10) | 0,001 мкФ |
| 10 мкФ | ±(5 % + 10) | 0,01 мкФ |
| 100 мкФ | ±(5 % + 10) | 0,1 мкФ |
| 1 мФ | ±(5 % + 10) | 0,001 мФ |
| 10 мФ | ±(5 % + 10) | 0,01 мФ |
| 100 мФ | ±(5 % + 10) | 0,1 мФ |
Частота, батарейки, диод, прозвонка
| Функция | Диапазон | Погрешность | Разрешение |
|---|---|---|---|
| Частота | 6 кГц / 600 кГц | ±(1 % + 10) | 0,001 кГц / 0,1 кГц |
| Коэффициент заполнения | 1–99 % | — | — |
| Батарейка 1,5 В | до 6 В | ±(1 % + 10) | 0,001 В |
| Батарейка 9 В | до 20 В | ±(1 % + 10) | 0,01 В |
| Диод | прямое напряжение 0,5–0,8 В (кремний) | — | 0,001 В |
| Прозвонка | сигнал при ≤ 30 Ом, нет при ≥ 70 Ом | — | 0,1 Ом |
Общие характеристики
| Дисплей | FSTN LCD (позитивный), 3½ разряда, 6000 отсчётов, обновление ≈3 раза/с |
| Выбор диапазонов | ручной (поворотный переключатель); ёмкость — автоматический |
| Входное сопротивление (V) | 10 МОм |
| NCV | да, датчик в верхнем торце, светодиодная и звуковая индикация |
| LIVE (поиск фазы одним щупом) | да |
| Индикация перегрузки | OL / –OL |
| Функции | HOLD, MAX/MIN, звуковой сигнал, индикация разряда батареи |
| Подсветка / фонарик | да / да |
| Автоотключение | через 15 мин без действий |
| Защита токовых входов | быстродействующие предохранители 630 мА/250 В и 10 А/250 В |
| Категория измерений | CAT III 600 В (по маркировке на приборе) |
| Питание | 2 × AA (в комплекте) |
| Размеры | 191 × 88 × 55,5 мм |
| Производитель | NOYAFA (Shenzhen Noyafa Electronic Co., Ltd), КНР |
Чего нет у NF-628
- Автоматического выбора диапазонов для напряжения, тока и сопротивления — диапазон задаётся переключателем. Автодиапазон есть только для ёмкости.
- Измерения температуры. Входа для термопары нет; символы °C/°F на дисплее есть, но производитель не заявляет эту функцию для NF-628.
- Bluetooth или другого интерфейса для передачи данных.
- Заявленного True RMS. Производитель не указывает тип детектора переменного напряжения; для несинусоидальных сигналов (выходы инверторов, диммеров, ШИМ) показания могут отличаться от истинного среднеквадратичного значения.
- Диапазона 20 А. Рабочий диапазон тока — до 10 А; 20 А допускается только кратковременно, до 10 с.
Комплект поставки
- Цифровой мультиметр Noyafa NF-628 — 1 шт.
- Щупы измерительные — 2 шт.
- Сумка для инструмента — 1 шт.
- Батарейки AA — 2 шт.
- Инструкция по эксплуатации на украинском языке — 1 шт.
- Сертификат / гарантийный талон — 1 шт.
- Цветная коробка — 1 шт.
Кому подойдёт Noyafa NF-628
Электрикам и сервисным службам. Проверка розеток, выключателей, автоматов и проводки: NCV для быстрого поиска напряжения, LIVE для определения фазы одним щупом, прозвонка со звуком, переменное напряжение до 750 В. Фонарик помогает в щитах и тёмных помещениях.
Ремонту бытовой техники и электроники. Ёмкость до 100 мФ для электролитов в блоках питания, диапазон 600 мВ для датчиков, частота и коэффициент заполнения для ШИМ, диодная проверка с автоматическим распознаванием.
Автоэлектрикам. Постоянное напряжение с разрешением 0,001 В на диапазоне 6 В, ток утечки от 0,01 мкА на диапазоне 60 мкА, проверка предохранителей и цепей до 10 А, MAX/MIN для фиксации просадки при пуске.
Мастерским, учебным заведениям и домашним мастерам. Полный набор базовых функций, ручной выбор диапазонов для понимания принципа измерения, защищённые предохранителями токовые входы.
Частые вопросы о Noyafa NF-628
Есть ли у NF-628 автоматический выбор диапазонов?
Нет. Диапазоны напряжения, тока и сопротивления выбираются поворотным переключателем. Автоматически переключаются только диапазоны ёмкости.
Какое максимальное напряжение и ток?
1000 В постоянного напряжения, 750 В переменного, 10 А постоянного и переменного тока. Кратковременно (до 10 с) допускается до 20 А. Не превышайте пределы, указанные на приборе и щупах.
Можно ли определить фазу без второго щупа?
Да. В режиме LIVE достаточно одного щупа, чтобы отличить фазный провод от нулевого. Режим NCV вообще не требует контакта — датчик в торце корпуса реагирует на переменное поле. Обе функции — для предварительной проверки; перед работой подтвердите отсутствие напряжения контактным измерением.
Измеряет ли NF-628 температуру или подключается ли к смартфону?
Нет. Эти функции не предусмотрены в инструкции производителя к NF-628.
Подходит ли для проверки батареек?
Да, есть отдельные диапазоны 1,5 В (элементы до 6 В) и 9 В (до 20 В) с погрешностью ±(1 % + 10).
Защищены ли входы?
Токовые входы защищены быстродействующими предохранителями 630 мА/250 В и 10 А/250 В. По маркировке на корпусе категория измерений — CAT III 600 В.
Нужна ли поверка?
В большинстве случаев прибор используется как индикативное технологическое средство контроля и не требует обязательной государственной поверки. Для конкретного применения рекомендуется уточнить требования у профильного метролога.
