Тестовый кабель BNC — банановые штекеры 4 мм стекируемые (500 В, 5 А) YPIONEER P1050

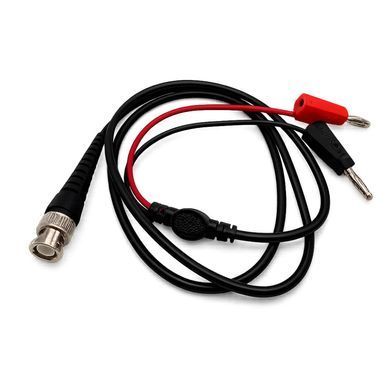

YPIONEER P1050 — кабель-переходник BNC банан (международное название — BNC banana cable): со штекера BNC на два банановых штекера 4 мм (красный и чёрный) со сквозными гнёздами в торцах. Предназначен для соединения приборов с BNC-входом — осциллографов, генераторов сигналов, кондуктометров — с оборудованием, имеющим гнёзда 4 мм. Параметры по спецификации производителя — до 500 В и 5 А.

Основные преимущества

• стекируемые бананы: гнездо 4 мм в торце каждого штекера;
• номинал 500 В / 5 А по спецификации производителя;
• экранированная коаксиальная линия 50 Ом (тип RG58);
• литой BNC-разъём и литой разветвитель;
• основная линия 90 см, полная длина около 120 см;
• вес всего 54 г.

Совместимость

Этот переходник BNC 4 мм подходит к:

• осциллографам;
• генераторам сигналов;
• функциональным генераторам;
• лабораторным калибраторам;
• магазинам сопротивлений;
• учебным стендам;
• измерительным системам с разъёмом BNC.

Типовые применения

• ✔ подключение генератора сигналов к макету;
• ✔ вывод сигнала осциллографа на стенд;
• ✔ магазины сопротивлений и калибраторы с гнёздами 4 мм;
• ✔ учебные лабораторные стенды;
• ✔ параллельное подключение второго кабеля или измерительного прибора через стекируемые гнёзда;
• ✔ соединение измерительных приборов между собой.

Что дают стекируемые штекеры

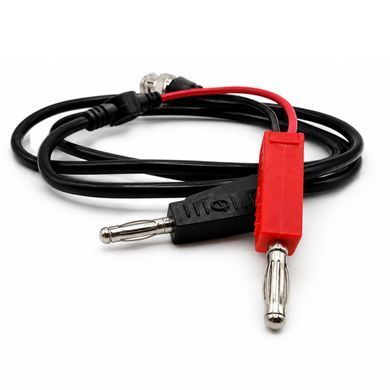

Второе подключение без тройника. В торце каждого банана — сквозное гнездо 4 мм: поверх уже вставленного штекера можно вставить ещё один. Типовой сценарий: генератор подаёт сигнал на схему через P1050, а в те же бананы сверху включается вольтметр для контроля уровня — без поиска тройников и скруток. Для разветвления самого BNC-тракта есть Т-адаптер YPIONEER P62, а стекируемые бананы решают ту же задачу на стороне 4 мм.

Экранированная коаксиальная линия

Кабель типа RG58 (SYV50-2-41). Основная линия — коаксиальный кабель диаметром Φ4,0 мм (mm) с характеристическим (волновым) сопротивлением 50 Ом (Ω): центральная жила передаёт сигнал, оплётка экранирует его от внешних наводок. Это особенно важно при работе с низкоуровневыми сигналами и цепями с высоким входным сопротивлением, где неэкранированная пара проводов «ловит» сетевые 50 Гц и радиопомехи.

Литые соединения. BNC-разъём и разветвитель на красный и чёрный отводы Φ3,0 мм выполнены неразъёмным литьём — такая конструкция снижает риск повреждения проводов в местах выхода из корпуса.

Полярность: красный банан соединён с центральной жилой (сигнал), чёрный — с оплёткой (земля/экран).

Характеристики

Чего нет в этой модели

• Производитель не декларирует категорию электробезопасности (CAT) — для распределительных щитов и силовых цепей используйте аксессуары с подтверждённой категорией.
• Это соединительный кабель, а не осциллографический щуп: он не имеет делителя напряжения и компенсации. Для высокочастотных измерений с сохранением формы сигнала используйте щуп, например YPIONEER P2100.
• Если вместо штекеров нужны зажимы — обратите внимание на кабель YPIONEER P1064 с «крокодилами».

Комплектация

• Кабель BNC — 2 стекируемых банановых штекера YPIONEER P1050 — 1 шт.

Кому подойдёт этот кабель

Инженерам и радиолюбителям. Штатное соединение генератора или осциллографа с макетами и стендами, имеющими гнёзда 4 мм.

Лабораториям и учебным заведениям. Подключение измерительных приборов к магазинам сопротивлений, калибраторам и лабораторным панелям; стекируемые гнёзда позволяют собирать параллельные схемы без дополнительных адаптеров.

Сервисным мастерам. Компактный и лёгкий BNC переходник в сумку к прибору — 54 грамма.

Вопросы и ответы

Что значит «стекируемые штекеры»?
В торце каждого банана есть сквозное гнездо 4 мм, поэтому поверх вставленного штекера можно вставить ещё один — и подключить второй кабель к той же точке без тройника.

Чем P1050 отличается от P1029?
Оба — кабели BNC на банановые штекеры с одинаковой коаксиальной линией. У P1050 штекеры стекируемые (с гнёздами в торцах), у P1029 — обычные, без гнёзд.

Какой штекер соединён с землёй BNC?
Чёрный банан соединён с оплёткой кабеля (внешним контактом BNC), красный — с центральной жилой.

Подходит ли кабель для осциллографа?
Да, для низкочастотных сигналов и отладки. Но это соединительный кабель, а не осциллографический щуп: он не имеет делителя напряжения и компенсации, поэтому для ВЧ-измерений с сохранением формы сигнала используйте щуп.

Какая реальная длина кабеля?
Основная коаксиальная линия — 90 см, вместе с разветвлением на банановые отводы полная длина составляет около 120 см.
