Термоанемометр-гигрометр Tenmars TM-4002 с телескопическим зондом, точкой росы и расчётом расхода

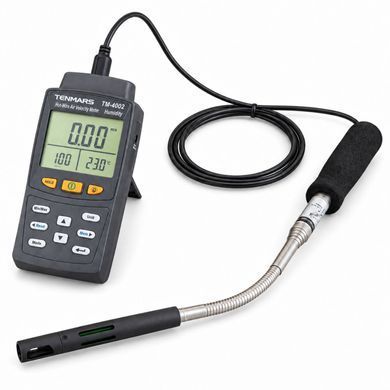

Tenmars TM-4002 — термоанемометр (анемометр с нагреваемым датчиком), который, кроме скорости потока воздуха в диапазоне 0,01…25 м/с и температуры, измеряет относительную влажность и рассчитывает точку росы и температуру влажного термометра. Датчик скорости не имеет подвижных частей: платиновый терморезистор нагревается, а прибор определяет скорость потока по тому, насколько сильно воздух его охлаждает. Разрешение — 0,01 м/с; пригодность прибора для конкретной задачи определяется допустимой погрешностью измерения (см. таблицу характеристик).

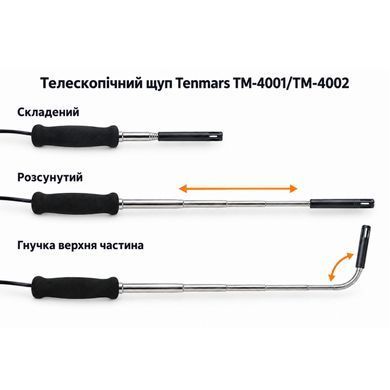

Зонд — телескопический, длиной от 400 до 1020 мм, на кабеле 1,5 м, с гибким сегментом у датчиков и защитным колпачком; датчики скорости, температуры и влажности расположены в его наконечнике. Это позволяет дотянуться до вентиляционной решётки или завести датчик внутрь воздуховода через технологическое отверстие и сразу получить полный набор параметров воздуха в этой точке. Дисплей с тремя полями показывает скорость и один из параметров (температуру, влажность, точку росы, температуру влажного термометра или расход) одновременно с параметрами настройки; память — 99 ручных записей.
Термоанемометрический датчик
Без подвижных частей. Датчик — платиновый терморезистор, нагреваемый током; скорость потока определяется по его охлаждению. Диаметр наконечника зонда — 16 мм, поэтому датчик можно завести в воздуховод через небольшое отверстие, что недоступно для крыльчатых головок.
Быстрая реакция. Терморезисторный датчик имеет малую тепловую инерцию, поэтому показания успевают за изменениями потока. Для нестабильных потоков предусмотрен режим усреднения с заданной постоянной времени (TC) и режим MAX/MIN/AVG.
Ориентация датчика. Перед измерением снимают защитный колпачок и располагают окно датчика навстречу потоку — на трубке зонда есть отметка направления. Показания зависят от ориентации, поэтому для повторяемых результатов датчик каждый раз ориентируют одинаково.
Слабые потоки. Заявленный диапазон начинается с 0,01 м/с, но погрешность до 10 м/с составляет ±(3 % от показания + 0,4 м/с), поэтому для малых скоростей она определяется преимущественно постоянной составляющей. Достаточно ли этого для вашей задачи — решает допустимая погрешность, установленная методикой измерения.
Влажность, точка росы, температура влажного термометра
Относительная влажность. Датчик влажности расположен в наконечнике зонда. Погрешность при температуре 25 °C — ±3,5 %RH в диапазоне 20…80 %RH и ±5,0 %RH ниже 20 и выше 80 %RH; разрешение 0,1 %RH. Крайние границы диапазона измерения влажности в инструкции не приведены.
Точка росы (DEW). Рассчитывается из измеренных влажности и температуры воздуха; диапазон расчёта −35,3…+48,9 °C. Сравнение точки росы с температурой поверхности показывает, будет ли на ней конденсат — это касается холодных воздуховодов, стен, стекла, а также условий для окраски.
Температура влажного термометра (WET). Тоже расчётная величина из влажности и температуры, диапазон −21,6…+50,0 °C. Используется в расчётах кондиционирования, сушки и увлажнения. Это не измерение психрометром со смоченным колпачком, а вычисление по показаниям датчиков.
Переключение параметров. Температура, влажность, точка росы, температура влажного термометра и расход выводятся в нижнем правом поле дисплея по очереди, в зависимости от выбранного режима; скорость воздуха остаётся в верхнем поле.
Расчёт объёмного расхода
Расход в CMM или CFM. В режиме Air flow прибор умножает измеренную скорость на площадь сечения и показывает объёмный расход в м³/мин (CMM) или фут³/мин (CFM), диапазон 0…9999 с множителями ×10, ×100, ×1000. Сечение задают в меню одним из трёх способов: непосредственно площадью (Area), диаметром круглого воздуховода или сторонами X и Y прямоугольного, в сантиметрах или дюймах.
Режим оценки расхода 2/3V MAX. Отдельный режим, связанный с расчётом расхода по максимальной скорости; подробного алгоритма производитель в инструкции не приводит. Он не заменяет измерений по сетке точек сечения, предусмотренных методикой.
Что даёт режим AVG. Усреднение по времени сглаживает пульсации потока в одной точке; оно не заменяет измерений в нескольких точках сечения. Для пересчёта в м³/ч: Q = v̄ × A × 3600, где v̄ — средняя скорость, м/с, A — площадь живого сечения, м².
Измерение температуры
Датчик температуры расположен в зонде рядом с датчиком скорости, диапазон −20…+50 °C, погрешность ±1 °C, разрешение 0,1 °C. Рабочий диапазон самого прибора по инструкции — тоже −20…+50 °C при влажности менее 80 %RH; на морозе учитывайте батарейки, ресурс которых при низкой температуре уменьшается.
Дисплей, память и питание
Три поля дисплея. Большое верхнее поле — скорость воздуха с единицей (м/с, км/ч, миль/ч, узлы, фут/мин, баллы Бофорта); нижнее правое — температура, влажность, точка росы, температура влажного термометра или рассчитанный расход с множителем; нижнее левое — параметры настройки, усреднения и памяти (площадь сечения, постоянная времени, номер записи). LED-подсветка включается кнопкой на 15 с.
99 записей. Текущее показание сохраняется кнопкой записи (Mem), просматривается кнопкой чтения (Read); удержание кнопки Read более 2 с очищает всю память. Записи делает оператор и просматривает их на дисплее.
Питание. 6 батареек AAA (1,5 В), заявленное время работы 10 ч — нагреваемый датчик потребляет больше, чем крыльчатка, поэтому при длительных обследованиях стоит иметь запас батареек. Автовыключение через 15 мин бездействия можно отключить (индикация «n-SL»). На корпусе есть гнездо под штатив.
Технические характеристики
Скорость воздуха
| Единица | Диапазон | Разрешение | Погрешность |
|---|---|---|---|
| м/с | 0,01…25,00 | 0,01 | ≤10 м/с: ±(3 % от показания + 1,6 % от полной шкалы) >10 м/с: ±(6 % от показания + 2 % от полной шкалы) (для шкалы 25 м/с: 1,6 % ПШ = 0,4 м/с; 2 % ПШ = 0,5 м/с) |
| км/ч | 0,02…90,00 | 0,01 | |
| миль/ч | 0,12…55,9 | 0,01 | |
| узлы | 0,11…48,6 | 0,01 | |
| фут/мин | 0…4921,0 | 0,1 | |
| баллы Бофорта | 1…10 | 1 | — |
Объёмный расход (расчёт)
| Единица | Диапазон | Разрешение | Погрешность |
|---|---|---|---|
| CMM (м³/мин) | 0…9999 (множители ×10, ×100, ×1000) | 0,1 | отдельную погрешность производитель не указывает; результат зависит от измерения скорости и заданной площади |
| CFM (фут³/мин) | 0…9999 (множители ×10, ×100, ×1000) | 0,1 |
Температура
| Единица | Диапазон | Разрешение | Погрешность |
|---|---|---|---|
| °C | −20…+50 | 0,1 | ±1 °C |
| °F | −4…+122 | 0,1 | ±1,8 °F |
Относительная влажность (при 25 °C)
| Диапазон | Разрешение | Погрешность |
|---|---|---|
| 20…80 %RH | 0,1 %RH | ±3,5 %RH |
| <20 %RH, >80 %RH | 0,1 %RH | ±5,0 %RH |
Расчётные величины
| Величина | Диапазон | Разрешение |
|---|---|---|
| Точка росы (DEW) | −35,3…+48,9 °C (−31,5…+120,1 °F) | 0,1 |
| Температура влажного термометра (WET) | −21,6…+50,0 °C (−6,9…+122,0 °F) | 0,1 |
Общие характеристики
| Принцип измерения скорости | термоанемометрический, платиновый терморезисторный датчик (hot-wire) |
| Условия нормирования погрешности | 23 ± 5 °C (влажность — 25 °C) |
| Единицы скорости | м/с, км/ч, миль/ч, узлы, фут/мин, баллы Бофорта |
| Функции второго поля | температура, влажность, точка росы, температура влажного термометра, расход, 2/3V MAX |
| Задание сечения | площадь непосредственно, круглое (диаметр) или прямоугольное (X × Y); см или дюймы |
| Режимы | мгновенное значение, усреднение с заданной постоянной времени (TC), MAX/MIN/AVG, режим оценки расхода 2/3V MAX, HOLD |
| Память | 99 ручных записей, просмотр и очистка с прибора |
| Дисплей | монохромный ЖК 60 × 47 мм, три поля, LED-подсветка (15 с) |
| Зонд | телескопический, 400…1020 мм; диаметр наконечника 16 мм, основания 32 мм; кабель 1,5 м; разъём с фиксатором; защитный колпачок; датчики скорости, температуры и влажности в наконечнике |
| Автовыключение | 15 мин, с возможностью отключения |
| Питание | 6 × AAA (UM-4) 1,5 В |
| Время работы | 10 ч (заявленное) |
| Рабочие условия | −20…+50 °C, менее 80 %RH |
| Условия хранения | −10…+50 °C, менее 70 %RH |
| Высота эксплуатации | до 2000 м |
| Степень защиты IP | производителем не указана |
| ЭМС | производитель заявляет испытания по EN 61326-1 |
| Крепление | гнездо под штатив на корпусе |
| Размеры прибора | 156 × 73 × 35 мм |
| Масса | прибор 250 г (без батареек), зонд 240 г |
| Рекомендуемый интервал калибровки | 1 год (по инструкции) |
Особенности использования
Точка росы и температура влажного термометра — расчётные из показаний датчиков влажности и температуры; их неопределённость определяется погрешностями этих датчиков, отдельно производитель её не нормирует.
Память — 99 ручных записей с просмотром на дисплее; если нужен протокол измерений, показания переписывают.
Степень защиты IP производителем не указана. Рабочие условия — −20…+50 °C при влажности менее 80 %RH; датчики следует беречь от намокания и загрязнения.
После сильных потоков. Производитель требует после измерений свыше 20 м/с выключить прибор перед отсоединением зонда, чтобы не повредить датчик.
Если влажность не нужна — модель Tenmars TM-4001 имеет те же скорость, температуру и расчёт расхода без гигрометра.
Комплект поставки
- Термоанемометр-гигрометр Tenmars TM-4002
- Телескопический зонд на кабеле 1,5 м с защитным колпачком датчиков
- Батарейки AAA — 6 шт.
- Кейс для переноски
- Инструкция по эксплуатации на украинском языке
