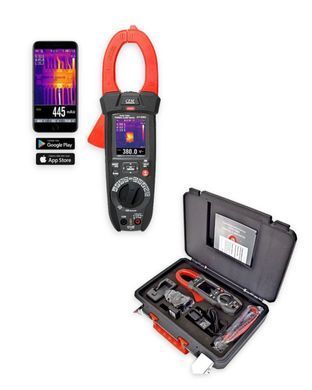

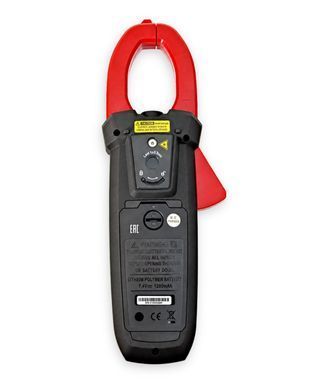

Токовые клещи AC/DC True RMS до 1000 А с тепловизором 80×80 CEM DT-9581

CEM DT-9581 — профессиональные токовые клещи True RMS со встроенным тепловизором 80×80 пикселей и цветным TFT-дисплеем 2,4″. Прибор измеряет переменный и постоянный ток до 1000 А, напряжение до 1000 В, сопротивление, ёмкость, частоту и температуру термопарой K, а термограмма на экране показывает, где греются контакты, автоматы или клеммы. Корпус IP65 выдерживает падение с высоты до 2 м, съёмный литиевый аккумулятор заряжается в отдельной базе, снимки экрана сохраняются на карту TF, а Bluetooth передаёт данные в приложение Thermview+.

Это инструмент для электрика и энергоаудитора, которому за один обход щитовой нужно и снять нагрузку, и увидеть перегретые соединения — без отдельного тепловизора в сумке. Термограмма и показания мультиметра выводятся одновременно.

Коротко о преимуществах:

• Тепловизор 80×80 пикселей, −20…260 °C, ±3 °C или ±3 %, NETD <0,1 °C (100 мК), 50 кадров/с; маркеры самой горячей и самой холодной точек.
• Ток AC/DC до 1000 А (раскрытие губок 43 мм), с гибким датчиком DT-320B / DT-320BS — до 3000 А переменного тока.
• Напряжение до 1000 В AC/DC, 6000 отсчётов, LoZ, VFD-фильтр, INRUSH, PEAK с откликом 1 мс, бесконтактное обнаружение переменного напряжения.
• CAT IV 600 В / CAT III 1000 В по IEC/EN 61010, IP65, стойкость к падению с 2 м.
• Снимки экрана на карту TF, регистрация показаний с графиком тренда, Bluetooth и приложение Thermview+.

Что измеряет и как работает

Токовые клещи. Переменный и постоянный ток в поддиапазонах 60 / 600 / 1000 А с разрешением от 0,01 А; губки раскрываются на 43 мм. Преобразователь True RMS корректно обрабатывает искажённые токи в условиях нормирования производителя. Режим INRUSH фиксирует пусковой ток двигателей и трансформаторов за интервал интегрирования 100 мс — показание ориентировочное. Для кабелей большого сечения и шин подключается гибкий токовый датчик DT-320B / DT-320BS (30 / 300 / 3000 А переменного тока, 50…400 Гц), который поставляется отдельно.

Мультиметр. Напряжение DC и AC True RMS до 1000 В, режим AC+DC для пульсирующих сигналов. Режим LoZ с пониженным входным сопротивлением помогает уменьшить влияние наведённых напряжений; максимальное измеряемое напряжение в этом режиме — 300 В. Сопротивление до 60 МОм, прозвонка с сигналом ниже 50 Ом, проверка диодов, ёмкость до 100 мФ, частота до 10 МГц и коэффициент заполнения 10…90 %, температурный вход для термопары K от −40 до 1000 °C. Фильтр VFD предназначен для измерения переменного напряжения и тока в цепях с частотными преобразователями. Функция PEAK захватывает пики с откликом 1 мс; обновление показаний — 3 раза в секунду. Бесконтактное обнаружение переменного напряжения 100…1000 В в носике клещей сигнализирует о наличии поля, не показывая значение напряжения.

Тепловизор. Неохлаждаемый микроболометр 80×80 пикселей, спектральный диапазон 8…14 мкм, поле зрения 21°×21°, 50 кадров/с, температурная чувствительность NETD <0,1 °C, фокус фиксированный, минимальная дистанция 0,5 м. Диапазон температур объекта −20…260 °C, погрешность ±3 °C или ±3 % показания. На экране — центральный маркер, маркеры максимума и минимума, цветовая шкала; пять палитр, коэффициент излучения 0,01…0,99, единицы °C/°F/K. Лазер помогает навести прибор на объект, фонарь освещает рабочую зону в тёмном шкафу. Кнопка IR переключает между режимом клещей и режимом «термограмма + измерение»: электрическое показание выводится под изображением, функции MAX/MIN/PEAK/REL работают как в обычном режиме.

Снимки, регистрация и связь. Прибор сохраняет снимки экрана с термограммой и текущим электрическим показанием на карту TF в формате BMP. Изображения можно просматривать на приборе и компьютере. Функция регистрации записывает электрические показания с заданным интервалом (1 с…59 мин 59 с) и длительностью (1 мин…9 ч 59 мин) и показывает график тренда с увеличением. Через Bluetooth прибор соединяется с приложением Thermview+ для просмотра показаний и снимков на смартфоне; приложение доступно в разделе загрузок CEM.

Питание и корпус. Съёмный литиевый аккумулятор 7,4 В, 1200 мА·ч заряжается в отдельной зарядной базе, которая питается от сетевого адаптера 100…240 В AC с выходом 12 В DC, 2 А. Автовыключение через 15…60 мин простоя, при необходимости отключается. Корпус со степенью защиты IP65 — пыленепроницаемый и защищённый от водяных струй, стойкость к падению с высоты до 2 м по данным производителя. Цветной TFT 2,4″ 240×320 пикселей с барграфом, регулируемая яркость, часы и дата для меток снимков. Габариты 95 × 270 × 42 мм, масса 550 г.

Где применяют

Электрощитовые и распределительные устройства. Ток нагрузки и сразу — термограмма клемм, автоматов, шинных соединений: перегретый контакт виден до того, как он выйдет из строя.

Энергоаудит и обслуживание оборудования. Сравнение токов нагрузки отдельных фаз, пусковые токи двигателей, перегрев двигателей, пускателей, кабельных вводов; регистрация показаний с трендом для отчёта.

Приводы с переменной частотой. Режим VFD для измерения переменного напряжения и тока на выходе частотных преобразователей; термограмма показывает температуру радиатора и силовых клемм.

Солнечные электростанции и системы постоянного тока. Постоянный ток до 1000 А и постоянное напряжение до 1000 В для стрингов, инверторов, аккумуляторных сборок; тепловизор выявляет горячие соединители.

Сервис и ОВК. Температура термопарой K, ёмкость пусковых конденсаторов, прозвонка, контроль нагрева компрессоров и контакторов.

Ограничения

Тепловизор 80×80 подходит для поиска локального перегрева; детализация мелких или удалённых объектов ограничена. При IFOV 4,53 мрад один пиксель соответствует линейному размеру участка примерно 4,5 мм на расстоянии 1 м; для измерения температуры объект должен перекрывать заметно больший участок. Блестящие металлические поверхности отражают тепловое излучение окружающих предметов, поэтому показания могут быть завышены или занижены — нужно учитывать свойства поверхности и отражения. Минимальная дистанция фокусировки 0,5 м. Показание INRUSH ориентировочное. Точность AC-измерений нормирована для синусоидального сигнала в пределах 10…100 % выбранного диапазона. Режим LoZ не является самодостаточным способом подтверждения отсутствия напряжения. Гибкий токовый датчик расширяет только измерение переменного тока и в комплект не входит. IP65 — защита от пыли и водяных струй, а не для погружения или работы в мокрых электроустановках. Рабочие условия 5…40 °C, влажность до 80 % RH, высота до 2000 м. Температура, допустимая для комплектной термопары, определяется характеристиками самого зонда.

Технические характеристики

Комплект поставки

• Токовые клещи с тепловизором CEM DT-9581.
• Комплект измерительных щупов.
• Термопара типа K.
• Адаптер для подключения термопары.
• Съёмный аккумулятор.
• Зарядная база.
• Кейс для переноски.
• Сетевой адаптер со сменными вилками.
• Инструкция по эксплуатации на украинском языке.

Что ещё понадобится

Для токов свыше 1000 А и для кабелей или шин, которые не входят в губки, — гибкий токовый датчик DT-320B или DT-320BS (до 3000 А переменного тока, поставляется отдельно, уточняйте наличие). Для сохранения снимков — карта памяти TF. Для измерения температуры блестящих металлических поверхностей — матовая лента или покрытие с известным коэффициентом излучения.

Кому подойдёт

Электрикам, службам эксплуатации и энергоаудиторам, которые хотят носить один прибор вместо клещей и тепловизора; монтажникам солнечных станций и систем постоянного тока; сервисным инженерам приводов и ОВК. Если термограмма не нужна — достаточно обычных клещей AC/DC True RMS на 1000 А; если нужна детализация мелких или удалённых объектов — отдельный тепловизор с более высоким разрешением.

Частые вопросы

Можно ли заказать прибор с калибровкой или поверкой?
На эти клещи доступна метрологическая калибровка в аккредитованной лаборатории по ISO/IEC 17025 за дополнительную плату — уточняйте при заказе. Поверку этого прибора не выполняем.

Может ли DT-9581 заменить отдельный тепловизор?
Для поиска перегретых контактов, автоматов, клемм и двигателей в щитовой — да: матрица 80×80 с маркерами горячей и холодной точек с этим справляется. Детализация мелких или удалённых объектов ограничена, поэтому для инспекционных отчётов по крупным установкам понадобится тепловизор более высокого разрешения. На блестящих металлических поверхностях показания зависят от отражения окружающих предметов — учитывайте свойства поверхности.

Как сохранить термограмму и передать её на компьютер?
Прибор сохраняет снимок экрана с термограммой и текущим показанием на карту TF в формате BMP. Снимки просматривают на приборе или на компьютере, вставив карту, а через Bluetooth — в приложении Thermview+. Порядок действий для текущей прошивки описан в украинской инструкции.

Работают ли клещи и тепловизор одновременно?
Да. В режиме IR+Clamp термограмма занимает верхнюю часть экрана, а показания мультиметра — нижнюю; кнопки MODE, RANGE, HOLD, REL, MAX/MIN и PEAK работают так же, как в обычном режиме клещей.

Для чего режим LoZ?
Режим LoZ с пониженным входным сопротивлением помогает уменьшить влияние наведённых напряжений на отключённых или длинных проводниках. Максимальное измеряемое напряжение в этом режиме — 300 В. Отсутствие напряжения перед работой подтверждайте предусмотренным правилами порядком, а не только показанием LoZ.

Чем INRUSH отличается от PEAK?
INRUSH фиксирует пусковой ток двигателя или трансформатора за интервал интегрирования 100 мс — показание ориентировочное. PEAK захватывает короткие пики напряжения или тока с откликом 1 мс и показывает их максимум и минимум.

Как заряжать аккумулятор?
Съёмный литиевый аккумулятор 7,4 В, 1200 мА·ч вынимают из прибора и заряжают в комплектной зарядной базе, подключённой к сетевому адаптеру 100…240 В. Уровень заряда показывает индикатор на экране; автовыключение через 15…60 мин простоя экономит заряд, при необходимости его можно отключить.
