Стробоскоп LUTRON DT-2349 (сетевой, AC 100–240 В) — цифровой измеритель скорости вращения

LUTRON DT-2349 — портативный цифровой стробоскоп с ксеноновой лампой для бесконтактного измерения скорости вращения валов, двигателей, вентиляторов, насосов, шкивов и других вращающихся механизмов, а также анализа их движения. Прибор генерирует короткие вспышки света с точно заданной частотой: когда частота вспышек совпадает с частотой вращения объекта, тот визуально «замирает», что позволяет измерить обороты и осмотреть деталь прямо во время работы оборудования — без остановки, без специальной светоотражающей метки и без физического контакта.

Диапазон регулировки частоты вспышек — от 60 до 32000 об/мин (RPM) или вспышек/мин (FPM), разрешение 0,1 RPM на скоростях до 1000 RPM, точность ±(0,05 % + 1 цифра). За стабильность частоты отвечает схема цифрового синтеза с кварцевым генератором опорной частоты, поэтому производитель не предусматривает периодической внешней калибровки частоты вспышек.

Как работает стробоскопическое измерение

Эффект «остановленного движения». Ксеноновая лампа стробоскопа даёт сверхкороткие вспышки длительностью примерно 5–12 мкс (µs) в зависимости от режима работы. Если каждая вспышка освещает объект в один и тот же момент его оборота, глаз видит неподвижную картинку. Если это первое одинарное неподвижное изображение (без эффекта гармоник), показания дисплея соответствуют фактической скорости вращения. Для анализа движения достаточно немного сместить частоту — и механизм виден будто в замедленном воспроизведении: так выявляют биение, вибрации, проскальзывание ремней и дефекты зубчатых передач.

Защита от ошибки гармоник. Стробоскоп «останавливает» изображение также на кратных частотах (2:1, 3:1 и т.д.). Методика из инструкции проста: поднимите частоту, пока не появятся два изображения (это удвоенная скорость), затем снижайте до первого одинарного неподвижного изображения — это и есть настоящая скорость вращения.

Управление и конструкция

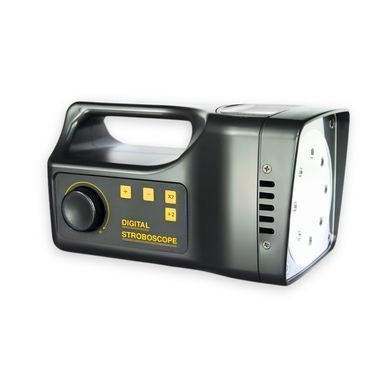

Цифровая ручка и кнопки ×2, ÷2, +, −. Большая поворотная ручка плавно меняет частоту: медленное вращение — шаг 1 младший разряд, быстрое — ускоренная перестройка. Кнопки ×2 и ÷2 мгновенно удваивают или делят частоту пополам — это ускоряет поиск рабочей точки и проверку на гармоники. Кнопки + и − дают точную пошаговую подстройку.

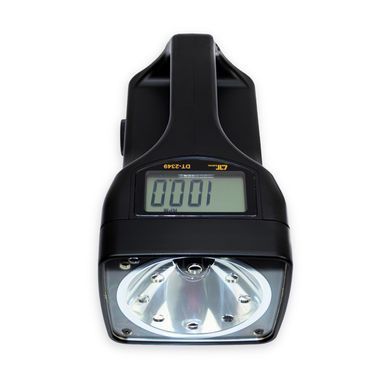

5-разрядный ЖК-дисплей. Отсчёт от 0 до 99999, значение частоты вспышек видно непосредственно при наведении прибора на объект.

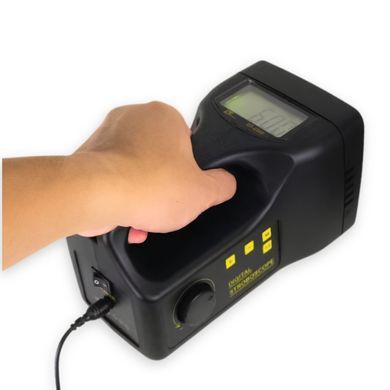

Корпус в формате фонаря. Ударопрочный пластиковый корпус с ручкой и зеркальным пластиковым отражателем, формирующим луч с углом 80°. Габариты 21 × 12 × 12 см, масса 1 кг — прибор удобно держать одной рукой и наводить на рабочую зону.

Сменная ксеноновая лампа. Лампа-вспышка установлена на разъёме «вилка — розетка» и заменяется без пайки. Цветовая температура вспышки 6500 К (ксеноновый белый), энергия вспышки 4 Дж (J). Запасная лампа — модель Lutron TBXE-2289, доступна отдельно.

Питание: сеть или аккумуляторы

В комплекте — сетевой адаптер AC 100–240 В → DC 9 В (3 А), то есть прибор работает от любой сети без привязки к региональному напряжению. Дополнительно DT-2349 имеет встроенный батарейный отсек под 4 Ni-MH аккумулятора 1,2 В типоразмера D (UM-1) — с ними стробоскоп становится полностью автономным для работы в поле или на удалённых участках. Аккумуляторы не входят в комплект. Одновременно использовать адаптер и аккумуляторы нельзя: при питании от батарей адаптер нужно отсоединить. Индикатор «LO» на дисплее сигнализирует о разряде аккумуляторов.

Технические характеристики стробоскопа LUTRON DT-2349

* Спецификация действительна при напряжённости РЧ-поля менее 3 В/м и частотах до 30 МГц.

Характеристики лампы-вспышки

Рабочий цикл

Для продления ресурса лампы и безопасной работы соблюдайте ограничения непрерывной работы с 10-минутными перерывами на охлаждение между циклами:

• до 2000 RPM — до 2 часов;
• 2001–3600 RPM — до 1 часа;
• 3601–8000 RPM — до 30 минут;
• свыше 8000 RPM — до 10 минут.

Чего нет в DT-2349

DT-2349 — специализированный стробоскоп без дополнительных режимов тахометра: в нём нет лазерного фототахометра, контактного тахометра и входа внешней синхронизации (триггера). Измерение выполняется исключительно стробоскопическим методом — визуальной «остановкой» изображения. Если нужно автоматическое измерение оборотов по светоотражающей метке, обратите внимание на фототахометры Lutron в нашем каталоге. Ni-MH аккумуляторы и зарядное устройство к ним в комплект не входят и заказываются отдельно.

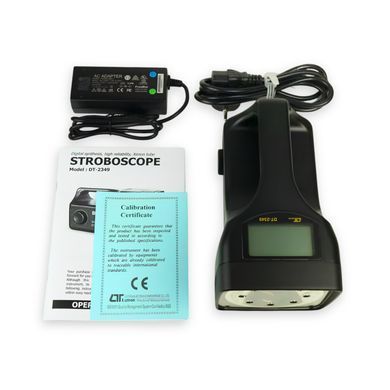

Комплектация

• Стробоскоп LUTRON DT-2349 — 1 шт.
• Сетевой адаптер AC 100–240 В → DC 9 В (3 А) — 1 шт.
• Инструкция по эксплуатации — 1 шт.

Опциональные аксессуары:

• Запасная ксеноновая лампа Lutron TBXE-2289;
• Ni-MH аккумуляторы 1,2 В, размер UM-1/D (BAUM-1) — 4 шт.;
• Зарядное устройство для Ni-MH аккумуляторов с адаптером AC: модель BACH-110 (сеть 110 В) или BACH-220 (сеть 230 В).

Кому подойдёт стробоскоп DT-2349

Службам технического обслуживания и ремонта. Проверка оборотов вентиляторов, насосов, электродвигателей, редукторов и центрифуг без остановки линии и без доступа к валу. Режим «замедленного движения» помогает выявить биение, проскальзывание ремней и неисправности муфт на работающем оборудовании.

Производству и отделам контроля качества. Контроль скорости конвейеров, шпинделей, печатных и упаковочных машин, проверка синхронизации узлов. Стробоскоп видит движение там, куда невозможно приставить контактный тахометр.

Учебным заведениям и лабораториям. Наглядная демонстрация стробоскопического эффекта, исследование колебаний и вращательного движения на физических практикумах в школах, колледжах и университетах.

Безопасность при работе

Не смотрите непосредственно на вспышку или отражатель: световые импульсы с частотой свыше 5 Гц могут спровоцировать приступ фоточувствительной эпилепсии у предрасположенных людей. Помните, что освещённый стробоскопом механизм лишь кажется неподвижным — на самом деле он вращается, поэтому не прикасайтесь к объекту наблюдения. Не прикасайтесь к ксеноновой лампе пальцами или инструментом: в цепи вспышки присутствует высокое напряжение.

Вопросы и ответы (FAQ)

Чем стробоскоп отличается от тахометра?
Тахометр автоматически измеряет обороты по метке или контакту с валом. Стробоскоп «останавливает» изображение объекта вспышками света: оператор сам подстраивает частоту до неподвижной картинки, зато не нужны ни метки, ни доступ к валу, а дополнительно можно осмотреть механизм в «замедленном движении».

Нужно ли останавливать оборудование для измерения?
Нет. Измерение полностью бесконтактное и выполняется на работающем механизме. Рекомендуется лишь нанести заметную метку на вращающуюся часть, чтобы легче отслеживать «остановку» изображения.

Нужна ли светоотражающая метка?
Нет. В отличие от фототахометра, DT-2349 определяет скорость стробоскопическим методом, и светоотражающая лента ему не нужна. Для удобства наблюдения можно нанести контрастную метку маркером или краской на вращающуюся часть.

Как не ошибиться с гармониками (2:1, 3:1)?
Поднимите частоту вспышек, пока не увидите два изображения метки — это удвоенная скорость. Затем снижайте частоту до первого одинарного неподвижного изображения: это и есть фактическая скорость вращения.

Работает ли прибор автономно, без розетки?
Да. В корпусе есть батарейный отсек под 4 Ni-MH аккумулятора 1,2 В размера D (UM-1). Аккумуляторы не входят в комплект. При работе от аккумуляторов сетевой адаптер нужно отсоединить — одновременное питание от двух источников не допускается.

Нужна ли периодическая калибровка?
Производитель не предусматривает периодической внешней калибровки: частоту вспышек задаёт схема цифрового синтеза с кварцевым генератором, который обеспечивает стабильность показаний в течение всего срока службы.

Когда и как менять ксеноновую лампу?
Лампу пора менять, когда прибор начинает вспыхивать нерегулярно на скоростях свыше 3600 RPM/FPM. Трубка соединена разъёмом «вилка — розетка» и меняется без пайки, однако перед заменой прибор обязательно выключают, отсоединяют от питания и ждут не менее 15 минут до полного разряда конденсатора. Запасная лампа — Lutron TBXE-2289.

Сколько можно работать стробоскопом непрерывно?
Зависит от частоты вспышек: до 2000 RPM — до 2 часов, 2001–3600 RPM — до 1 часа, 3601–8000 RPM — до 30 минут, свыше 8000 RPM — до 10 минут. Между циклами работы нужен перерыв на охлаждение не менее 10 минут.

Можно ли смотреть на вспышки стробоскопа?
Непосредственно на лампу или отражатель смотреть нельзя: импульсы света с частотой свыше 5 Гц могут вызвать приступ фоточувствительной эпилепсии у предрасположенных людей. Направляйте луч на объект измерения и наблюдайте за освещённым механизмом.
