Щупы для мультиметра с острой иглой и угловым штекером 135° (100 см) YPIONEER P1214-5

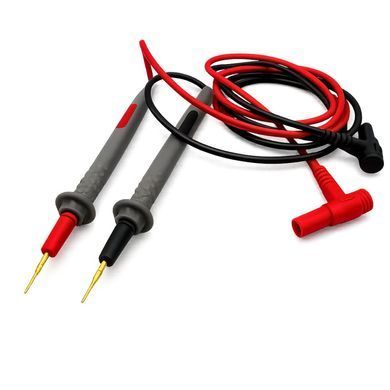

YPIONEER P1214-5 — комплект измерительных щупов для мультиметра со сверхтонкими острыми позолоченными иглами и банановыми штекерами 4 мм, установленными под углом 135°. Предназначены для работы с печатными платами, SMD-компонентами, микросхемами и другими мелкими электронными узлами, где нужен максимально точный контакт.

Гибкий многожильный провод типа RV диаметром Φ3,6 мм (mm) и длиной 100 см удобен для работы на монтажном столе. Штекеры совместимы с подавляющим большинством цифровых и аналоговых мультиметров. В комплекте — защитные колпачки на иглы и на штекеры.

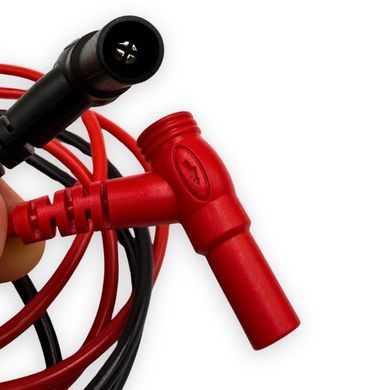

Почему штекер именно 135°

Компромисс между прямым и угловым подключением. Прямой штекер торчит из гнезда мультиметра и создаёт рычаг, который со временем расшатывает разъём. Угловой 90° компактен, но у приборов с углублёнными гнёздами или откидной подставкой может упираться в корпус. Штекер 135° выводит провод под удобным углом: он меньше выступает за габариты прибора, не заламывает кабель у разъёма и не мешает, когда мультиметр стоит на подставке или лежит в кейсе с подключёнными щупами.

Сверхтонкая острая позолоченная игла

Точечный контакт там, где обычный щуп соскальзывает. Тонкая заострённая игла позволяет уверенно касаться ножек микросхем с мелким шагом, контактных площадок, перемычек и выводов SMD-компонентов без риска замкнуть соседние контакты. Острое жало пробивает плёнку окислов и флюса на контактах, обеспечивая стабильные показания без «плавающих» значений сопротивления в месте контакта.

Позолоченное покрытие. Золото не окисляется, поэтому переходное сопротивление в точке контакта остаётся минимальным и стабильным в течение длительного времени эксплуатации — это особенно важно при измерении малых сопротивлений и прозвонке.

Защитные колпачки. Острые иглы в нерабочем состоянии закрываются колпачками — это защищает и жала от затупления, и руки пользователя при хранении щупов в сумке с прибором. Отдельные колпачки предусмотрены и для штекеров.

Конструкция и эргономика

Литой неразъёмный корпус. Щуп, провод и штекер сформированы литьём под давлением — без резьбовых соединений, которые разбалтываются; такая конструкция снижает риск повреждения провода у места выхода из корпуса. Рукоятка имеет рельефную поверхность, не скользящую в пальцах, и защитный бортик, который не даёт руке соскользнуть к игле.

Гибкий провод Φ3,6 мм. Мягкая изоляция не «дубеет» и не держит форму кольца после хранения, провод удобно ложится на рабочем столе и не создаёт лишнего натяжения во время измерения.

Характеристики

Совместимость

Подходят для мультиметров:

• UNI-T
• Fluke
• OWON
• Mastech
• Brymen
• PeakTech
• HoldPeak
• Sanwa
• Victor
• Richmeters
• ANENG
• FNIRSI
• CEM
• NOYAFA

а также всех других приборов со стандартными банановыми гнёздами 4 мм.

Чего нет в этой модели

• Производитель не декларирует для этой модели категорию электробезопасности (CAT II/III/IV). Для измерений в распределительных щитах и силовых цепях рекомендуем щупы с подтверждённой категорией безопасности — например, YPIONEER P1204 или P1214 с сертификацией UL.
• Штекеры не стекируемые (не имеют гнезда для подключения второго «банана» сверху).
• Угол штекера 135°, а не 90°: если нужен классический прямоугольный вывод провода — обратите внимание на YPIONEER P1214-2.

Комплектация

• Щуп с красной маркировкой — 1 шт.
• Щуп с чёрной маркировкой — 1 шт.
• Защитные колпачки на иглы — 2 шт.
• Защитные колпачки на штекеры — 2 шт.

Кому подойдут эти щупы

Мастерам по ремонту электроники. Диагностика смартфонов, ноутбуков, материнских плат — острая игла достаёт до ножек микросхем и мелких SMD-элементов, не замыкая соседние контакты.

Радиолюбителям и разработчикам. Отладка собственных плат, проверка монтажа, прозвонка дорожек — стабильный контакт позолоченной иглы даёт повторяемые показания без прижатия «до белых пальцев».

Сервисным инженерам. Удобный угол штекера 135° не мешает при работе с мультиметром на подставке и продлевает ресурс гнёзд прибора.

Вопросы и ответы

Чем P1214-5 отличается от P1212?
У P1212 штекер угловой (90°) и стандартная игла, у P1214-5 — штекер 135° и сверхтонкая острая игла с позолотой. P1214-5 лучше подходит для работы с мелкими SMD-компонентами.

Чем P1214-5 отличается от P1214-2?
P1214-2 имеет угловой штекер 90° и силиконовый провод длиной 150 см, P1214-5 — штекер 135° и провод RV длиной 100 см. Обе модели оснащены острыми иглами.

Подойдут ли эти щупы к моему мультиметру?
Да, если прибор имеет стандартные гнёзда под банановые штекеры 4 мм. Полный перечень совместимых брендов приведён в разделе «Совместимость».

Можно ли этими щупами работать в электрощитах?
Производитель не декларирует для этой модели категорию безопасности CAT. Для измерений в распределительных щитах и цепях с высокой энергией рекомендуем щупы с подтверждённой категорией CAT III/CAT IV.

Прокалывает ли игла изоляцию провода?
Игла предназначена для точечного контакта с открытыми контактами и пробивания плёнки окислов. Для измерений сквозь изоляцию без её зачистки лучше использовать специальные иглы-прокалыватели, например набор YPIONEER P1210.
