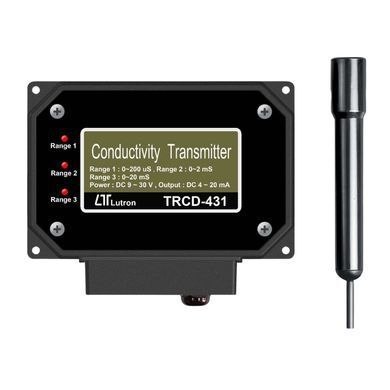

Промышленный кондуктометр/TDS-метр (EC/TDS трансмиттер) 4-20мА LUTRON TRCD-431

Промышленный трансмиттер проводимости (EC) и TDS для систем автоматизации. Lutron TRCD-431 — стационарный прибор для непрерывного измерения электропроводности (Electrical Conductivity, EC) и общего содержания растворённых солей (Total Dissolved Solids, TDS) в технологических процессах. Выход стандартного токового сигнала 4–20 мА позволяет интегрировать прибор с ПЛК, контроллерами, SCADA-системами; может быть интегрирован в IoT-системы через аналоговый сигнал 4–20 мА.

Особенность TRCD-431 — встроенный датчик температуры с автоматической температурной компенсацией (ATC) в диапазоне 0–60 °C с настраиваемым коэффициентом компенсации 0–5,0 % на °C. Это обеспечивает стабильность показаний в широком диапазоне рабочих температур.

Принцип измерения

TRCD-431 работает по кондуктометрическому методу: токопроводящий зонд (carbon cell type probe) погружается в контролируемую среду и измеряет электропроводность раствора. Проводимость пропорциональна концентрации ионов в воде: чем больше растворённых солей, тем выше проводимость.

Прибор имеет автоматическую температурную компенсацию; выход 4–20 мА линейно масштабируется в пределах активного диапазона:

• 4,00 мА → начало диапазона (0 µS/0 mS/0 ppm)
• 20,00 мА → конец активного диапазона
• При калибровке 1,413 mS/см соответствует ≈15,30 мА в диапазоне 0–2 mS (Range 2) — стандартная процедура заводской калибровки по инструкции производителя

Точность — ±(3 % F.S. + 1 мл. разр.), где F.S. — полная шкала активного диапазона.

Три диапазона измерения

TRCD-431 имеет три диапазона измерения проводимости, которые переключаются на передней панели. Светодиодные индикаторы Range 1 / Range 2 / Range 3 показывают активный диапазон. Выбор диапазона зависит от характера среды:

Проводимость (Conductivity)

• Range 1: 0–200 µS/см — для чистых и деионизированных вод
• Range 2: 0–2000 µS/см — для питьевой, водопроводной, бытовых и технических вод
• Range 3: 0–20 mS/см — для минерализованных и солоноватых растворов

TDS (Total Dissolved Solids)

• Range 1: 0–132 ppm — очищенная и деионизированная вода
• Range 2: 0–1320 ppm — питьевая вода, водопроводная вода
• Range 3: 0–13200 ppm — минерализованные растворы, гидропонические питательные смеси, солоноватые воды

Прибор поддерживает TDS-диапазоны 0–132 / 1320 / 13200 ppm. Интерпретация TDS зависит от состава раствора — коэффициент TDS задаётся в ПЛК или SCADA-системе.

Автоматическая температурная компенсация (ATC)

Проводимость водных растворов зависит от температуры — без компенсации показания при 15 °C и 25 °C могут значительно различаться, что затрудняет технологический контроль.

TRCD-431 решает эту проблему встроенной ATC-системой:

• Диапазон компенсации: 0–60 °C
• Настраиваемый коэффициент компенсации: 0–5,0 % на °C (в зависимости от типа раствора)
• Тип температурного сенсора: встроенный в кондуктометрический зонд

Калибровка

В комплект TRCD-431 входит стандартный калибровочный раствор 1,413 mS/см. Это означает, что прибор готов к калибровке сразу после распаковки.

Калибровка выполняется по одной точке — 1,413 mS/см — в диапазоне Range 2 (0–2 mS/см), где эта точка соответствует ≈15,30 мА на выходе. Это стандартная процедура заводской калибровки по инструкции производителя. Раствор 1,413 mS/см — стандартный раствор на основе KCl, покрывающий основные потребности водоподготовки, аквакультуры и пищевой промышленности.

Рекомендуемая периодичность повторной калибровки:

• Чистая вода, водоподготовка — раз в месяц
• Бассейны, аквакультура — раз в 2–3 недели
• Пищевая промышленность — раз в неделю

Готовые решения из экосистемы Lutron

Типичные сценарии интеграции TRCD-431 в систему мониторинга и автоматизации:

Решение 1: TRCD-431 + Lutron CT-2012 (без ПЛК)

Для простого отображения EC или TDS на панели щита с порогами тревоги — самый быстрый вариант: TRCD-431 + Lutron CT-2012. CT-2012 — это панельный контроллер-индикатор 4–20 мА с LED-дисплеем, настраиваемым масштабом, двумя порогами сигнализации и релейными выходами.

На CT-2012 настраивается шкала дисплея в соответствии с активным диапазоном TRCD-431:

• Range 1 (0–200 µS): шкала 0–200, единицы µS
• Range 2 (0–2000 µS): шкала 0,000–2,000, единицы mS
• Range 3 (0–20 mS): шкала 0,00–20,00, единицы mS

Связка TRCD-431 + CT-2012 не требует ПЛК или программирования — только физическое соединение проводами.

Решение 2: TRCD-431 + ваш ПЛК / IoT-система

Если на объекте уже есть ПЛК (Siemens LOGO, Wago, Moeller, Schneider Modicon) или IoT-платформа (ESP32, Arduino с промышленным шилдом, Raspberry Pi с ADC) — TRCD-431 подключается к любому аналоговому входу 4–20 мА как стандартный передатчик.

В программе ПЛК масштабирование с 4–20 мА в EC выполняется линейной формулой в зависимости от активного диапазона:

• Range 1: EC (µS) = (I_вход − 4) × 200 / 16
• Range 2: EC (µS) = (I_вход − 4) × 2000 / 16
• Range 3: EC (mS) = (I_вход − 4) × 20 / 16

Где I_вход — входной ток в мА. Для вычисления TDS умножьте полученный EC на коэффициент TDS, подобранный под вашу среду.

Подключение: 4-проводная схема

TRCD-431 использует 4-проводную схему подключения с гальванически изолированными цепями питания и сигнала. Это стандарт для промышленных трансмиттеров, работающих на длинных кабельных трассах или в условиях с электромагнитными помехами.

Четыре провода распределяются так:

• V+ — плюс питания (DC 9–30 В)
• V− — минус питания (общая земля источника)
• Signal+ — плюс токового выхода (4–20 мА)
• Signal− — минус токового выхода

Цепи питания и сигнала гальванически разделены, что исключает взаимные наводки между источником питания и аналоговым входом контроллера. Максимальное сопротивление петли нагрузки — 100 Ω при 24 В DC; максимальная длина линии зависит от сопротивления петли.

Точная распиновка клемм и маркировка проводов указаны в инструкции пользователя, которая входит в комплект. Для сложных промышленных монтажей рекомендуем предварительно согласовать схему с нашими инженерами.

Сферы применения

Range 1 (0–200 µS/см, 0–132 ppm) — чистые и деионизированные среды

• Котельные установки и теплоэнергетика — контроль качества питательной воды для котлов
• Фармацевтическая промышленность — мониторинг очищенной воды по отраслевым стандартам
• Микроэлектроника и полупроводниковая промышленность — ультрачистая вода для производственных процессов
• Обратный осмос — контроль качества пермеата после мембранных модулей
• Лаборатории — контроль деионизированной воды для аналитических исследований

Range 2 (0–2000 µS/см, 0–1320 ppm) — питьевая и техническая вода

• Муниципальная водоподготовка — контроль качества питьевой воды на станциях водоснабжения
• Бассейны, аквапарки, SPA-комплексы — мониторинг хлорированной воды в контуре фильтрации
• Пищевая промышленность — контроль технологической воды для промывки, пивоварения, виноделия, напитков
• Тепличные комплексы с гидропоникой — мониторинг EC питательного раствора
• Аквакультура и рыбные фермы — контроль пресноводных и солоноватых УЗВ-систем
• Ионообменные фильтры — мониторинг качества воды после регенерации

Range 3 (0–20 mS/см, 0–13200 ppm) — минерализованные и солоноватые растворы

• Солоноватая аквакультура — УЗВ-системы с повышенной минерализацией, устья рек, полупресные водоёмы
• Гидропонические комплексы с концентрированными питательными растворами
• Минерализованные технологические растворы — умеренно солёные среды в пищевой промышленности
• Сточные воды и очистные сооружения — мониторинг разведённых стоков
• Разведённые солевые растворы — промежуточные технологические среды
• Производство жидких минеральных удобрений — NPK-растворы умеренной концентрации

Для прямого измерения морской воды (~50 mS/см) или концентрированных рассолов прибор не подходит — диапазон ограничен 20 mS/см.

Выбор зонда

TRCD-431 комплектуется базовым кондуктометрическим зондом с углеродными электродами (carbon cell type) — диаметр 16 мм, длина 37 мм, кабель 1,2 м — подходит для стандартных применений: водоподготовки, бассейнов, бытовых и технических вод, аквакультуры, тепличных комплексов.

Для специфических применений (высокие температуры свыше 60 °C, ультрачистая вода < 10 µS/см, химически активные среды) в нашем ассортименте есть специализированные кондуктометрические зонды. Уточняйте совместимость альтернативных зондов перед заказом — наши инженеры подскажут оптимальный вариант под конкретную задачу.

Чего у этого прибора нет

• Дисплея на самом приборе. Для визуализации показаний нужно внешнее устройство: панельный контроллер CT-2012, ПЛК с HMI-панелью или IoT-дашборд.
• Цифровых интерфейсов RS-485, Modbus, HART. Выход только один — аналоговый 4–20 мА. Если нужен цифровой протокол для мониторинга нескольких параметров по одному кабелю — это другой класс приборов.
• Автоматического переключения диапазонов. Активный диапазон (Range 1/2/3) выбирается пользователем под конкретную задачу.
• Отдельного выхода для температуры. Температура используется внутренне для ATC. Если нужен отдельный мониторинг температуры — установите отдельный термодатчик со своим трансмиттером.
• Батарейного питания. Только от внешнего источника DC 9–30 В. Это стационарный прибор.
• Встроенной памяти и логирования. TRCD-431 не сохраняет историю показаний — это задача ПЛК или логгера в составе системы.
• Калибровки по нескольким точкам. Используется только одна стандартная точка — 1,413 mS/см.
• Защиты от полного погружения. Степень защиты корпуса — IP63 (пыленепроницаемый, защита от атмосферных осадков). Прибор не предназначен для подводного монтажа или эксплуатации под водой; зонд погружается в среду, корпус трансмиттера монтируется на стене.

Когда лучше выбрать другой прибор

• Нужен портативный кондуктометр для полевых замеров → портативные лабораторные кондуктометры с дисплеем.
• Нужны одновременные измерения EC + pH + ОВП + DO на одном приборе → мультипараметрические контроллеры воды.
• Нужен автовыбор диапазона или расширенный диапазон до 200 mS/см (морская вода, концентрированные рассолы) → промышленные кондуктометры класса выше.

Технические характеристики

Измерение проводимости (Conductivity)

Измерение TDS (Total Dissolved Solids)

Температурная компенсация (ATC)

Токовый выход 4–20 мА

Кондуктометрический зонд

Общие характеристики

Комплектация

В комплекте:

• Трансмиттер TRCD-431 — 1 шт.
• Кондуктометрический зонд (carbon cell type) — 1 шт.
• Калибровочный раствор 1,413 mS/см — 1 шт.
• Инструкция пользователя — 1 шт.

Опциональные аксессуары (приобретаются отдельно):

• Контроллер-индикатор Lutron CT-2012 — для панельного отображения показаний
• Дополнительные калибровочные растворы — для регулярного обслуживания и проверки точности
• Альтернативные кондуктометрические зонды (уточняйте совместимость перед заказом)

Частые вопросы (FAQ)

Какой параметр передаётся через выход 4–20 мА — EC или TDS?
Прибор имеет аналоговый выход 4–20 мА, который линейно масштабируется в пределах активного диапазона (Range 1/2/3). Физически прибор измеряет электропроводность (EC), а TDS является производной расчётной величиной от EC. Для вычисления TDS в ПЛК или SCADA-системе используется коэффициент TDS, подобранный под конкретный тип среды.

Как выбрать коэффициент TDS для моей среды?
Коэффициент TDS зависит от состава растворённых солей и типа среды. Ориентировочные значения для общих применений: для пресной воды ~0,5–0,71; для гидропонических питательных растворов — по рекомендациям производителя питания. Для точного вычисления рекомендуем экспериментально определить коэффициент для вашей конкретной среды или уточнить у ваших технологов.

Как настроить коэффициент температурной компенсации?
TRCD-431 позволяет настроить коэффициент ATC в диапазоне 0–5,0 % на °C. Для большинства водных растворов типичное значение около 2 % на °C. Точное значение зависит от состава раствора; рекомендации по коэффициенту указаны в инструкции пользователя. Для критических технологических процессов целесообразно экспериментально определить коэффициент на основе измерений при разных температурах.

Как подключить TRCD-431 к Lutron CT-2012?
1. Подключите питание DC 9–30 В к V+ и V− TRCD-431.
2. Соедините Signal+ и Signal− TRCD-431 с соответствующим аналоговым входом 4–20 мА на CT-2012.
3. Выберите на TRCD-431 активный диапазон (Range 1/2/3) под вашу среду.
4. В меню CT-2012 установите шкалу дисплея в соответствии с активным диапазоном (см. раздел «Готовые решения»).
5. Погрузите зонд в калибровочный раствор 1,413 mS/см и откалибруйте прибор согласно инструкции.

Как часто нужно калибровать прибор?
Частота калибровки зависит от применения и характера среды:
• Чистая вода, водоподготовка — раз в месяц
• Бассейны, аквакультура, теплицы — раз в 2–3 недели
• Пищевая промышленность — раз в неделю
Признак необходимости калибровки: расхождение показаний TRCD-431 с контрольными измерениями портативным кондуктометром или эталонным раствором.

Какой срок службы кондуктометрического зонда?
В чистых средах (водоподготовка, бассейны) — 2–3 года активной эксплуатации. В средах с высокой минерализацией или биологическим загрязнением — меньше; срок службы зависит от условий эксплуатации. Регулярная очистка зонда значительно продлевает срок службы.

Почему показания TRCD-431 расходятся с моим портативным кондуктометром?
Возможные причины:
• Разные коэффициенты TDS в приборах (если сравниваете TDS)
• Разные референсные температуры в ATC-алгоритмах
• Разные коэффициенты температурной компенсации
• Необходимость калибровки TRCD-431 — проведите повторную калибровку раствором 1,413 mS/см в Range 2
• Загрязнение зонда — проверьте зонд на биологическое обрастание или осадок солей

Можно ли использовать TRCD-431 для морской воды?
Морская вода имеет проводимость около 50 mS/см, что превышает верхний предел Range 3 (20 mS/см). TRCD-431 не подходит для прямого измерения морской воды или концентрированных рассолов. Для солёных сред нужны специализированные салинометры или промышленные кондуктометры с расширенным диапазоном. Вместе с тем TRCD-431 хорошо подходит для солоноватых вод (устья рек, некоторые УЗВ-системы) и минерализованных растворов с EC в пределах 20 mS/см.

Можно ли монтировать прибор под открытым небом или погружать корпус в воду?
Степень защиты TRCD-431 — IP63: корпус пыленепроницаемый и выдерживает атмосферные осадки (дождь, брызги), но не рассчитан на погружение в воду. Для монтажа снаружи прибор следует устанавливать под навесом или в шкафу автоматики; во влажных помещениях (котельные, бассейны) — на стене вертикально, кабельным вводом вниз, по схеме из инструкции пользователя. В среду погружается только зонд, а не корпус трансмиттера.
