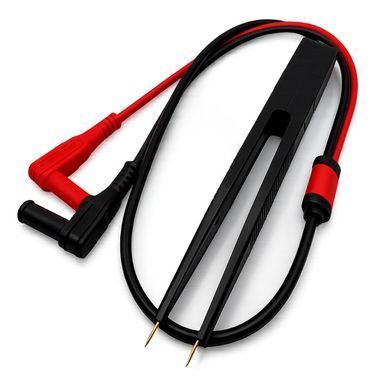

Измерительный пинцет-щуп для SMD-компонентов к мультиметру и LCR-метру с банановыми штекерами 4 мм (70 см) YPIONEER P1215

YPIONEER P1215 — пинцет-щуп для измерения SMD-компонентов: резисторов, конденсаторов, катушек индуктивности и других элементов в чип-корпусах. Предназначен для подключения к мультиметру, LCR-метру или ESR-метру через угловые банановые штекеры 4 мм. Позолоченные наконечники одновременно удерживают компонент и создают электрический контакт — измерение выполняется одной рукой.

Основные преимущества

• пинцетная форма: удержание компонента и контакт одним движением;
• позолоченные наконечники с низким и стабильным контактным сопротивлением;
• маркировка полярности «+» и «−» на плечах пинцета;
• угловые банановые штекеры 4 мм;
• общая длина 70 см;
• многожильный провод типа RV с ПВХ-изоляцией, номинал 1000 В по спецификации производителя.

Поддерживаемые компоненты

• SMD-резисторы;
• SMD-конденсаторы;
• катушки индуктивности;
• ферритовые бусины;
• диоды;
• варисторы;
• предохранители;
• светодиоды.

Совместимость

Этот пинцет для мультиметра подходит к:

• цифровым мультиметрам;
• LCR-метрам;
• ESR-метрам;
• RLC-мостам;
• измерителям ёмкости и индуктивности;
• любым приборам со стандартными гнёздами 4 мм.

Типовые применения

• ✔ измерение SMD-резисторов и конденсаторов;
• ✔ подбор и сортировка компонентов перед монтажом;
• ✔ проверка номиналов немаркированных чип-элементов;
• ✔ измерение ESR конденсаторов;
• ✔ диагностика элементов при ремонте электроники;
• ✔ входной контроль партий компонентов.

Зачем пинцет вместо пары щупов

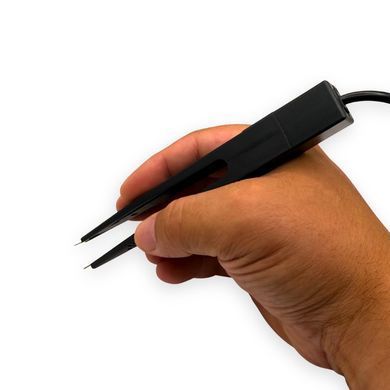

SMD-компонент меньше наконечника обычного щупа. Удержать чип-резистор 0603 и одновременно прижать к нему два щупа — задача на три руки. Пинцет-щуп решает её одним движением: губки сжимают компонент, позолоченные контакты ложатся на его торцевые выводы, а вторая рука свободна для прибора или записей. Компонент одновременно удерживается и контактирует с обоими измерительными электродами, что значительно упрощает измерение мелких SMD-элементов.

Позолоченные наконечники. Золотое покрытие не окисляется, поэтому контактное сопротивление остаётся низким и стабильным в течение длительного времени эксплуатации — это важно для корректного измерения малых сопротивлений и ESR.

Маркировка полярности. На плечах пинцета обозначены «+» и «−»: для электролитических и танталовых конденсаторов, а также при проверке диодов полярность подключения имеет значение, и маркировка избавляет от необходимости отслеживать цвета проводов глазами.

Конструкция

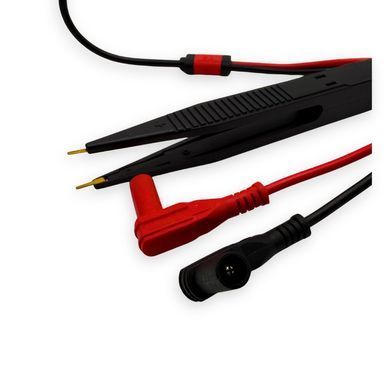

Угловые бананы 4 мм. Штекеры под углом 90° не торчат из гнёзд прибора, не заламывают провод у разъёма и не мешают, когда мультиметр стоит на откидной подставке.

Многожильный провод типа RV в ПВХ-изоляции. Гибкий провод общей длиной 70 см — достаточно, чтобы прибор стоял на столе, а руки работали над платой или кассетой с компонентами. Номинальное напряжение изоляции — 1000 В по спецификации производителя.

Характеристики

Чего нет в этой модели

• Подключение двухпроводное: для прецизионных измерений малых сопротивлений (миллиомы) нужны четырёхпроводные (Кельвиновы) пинцеты — P1215 для таких задач даст завышенные значения из-за сопротивления проводов и контактов.
• Производитель не декларирует категорию электробезопасности (CAT) — пинцет предназначен для измерения компонентов в обесточенных цепях, а не для работы под напряжением.
• Наконечники не сменные.

Комплектация

• Пинцет-щуп SMD YPIONEER P1215 — 1 шт.

Кому подойдёт этот пинцет

Мастерам по ремонту электроники. Быстрая проверка номиналов при диагностике плат смартфонов, ноутбуков, бытовой техники.

Радиолюбителям и разработчикам. Подбор компонентов перед монтажом, проверка немаркированных чип-элементов из россыпи.

Лабораториям и производствам. Входной контроль партий SMD-компонентов в связке с LCR-метром.

Вопросы и ответы

Можно ли измерять ESR конденсаторов?
Да, в паре с ESR-метром или LCR-метром с соответствующим режимом. Позолоченные контакты обеспечивают низкое и стабильное контактное сопротивление, а пружинистость пинцета — надёжный прижим к выводам компонента, что важно для корректных значений ESR.

Подойдёт ли пинцет к моему мультиметру?
Да, если прибор имеет стандартные гнёзда под банановые штекеры 4 мм — это подавляющее большинство мультиметров и LCR-метров.

Зачем маркировка «+» и «−»?
Для полярных компонентов — электролитических и танталовых конденсаторов, диодов: маркировка на плечах пинцета показывает, какой контакт соединён с красным, а какой с чёрным штекером.

Можно ли измерять компоненты прямо на плате?
Механически да — губки достают до запаянных чипов. Но учитывайте, что в схеме параллельные элементы влияют на результат: точное значение номинала даёт только измерение выпаянного компонента.

Подходит ли для измерения миллиомных сопротивлений?
Нет, подключение двухпроводное: собственное сопротивление проводов и контактов добавляется к результату. Для миллиомных измерений нужен четырёхпроводный (Кельвинов) пинцет и соответствующий прибор.
