Настенный CO₂-монитор и термогигрометр Tenmars TM-187A: LED-дисплей, даталогер на 60 000 записей, выходы 4–20 мА, RS-485 и реле

Tenmars TM-187A — стационарный настенный монитор концентрации углекислого газа, температуры и относительной влажности воздуха с большим светодиодным дисплеем, встроенным регистратором данных и промышленными выходами. Прибор висит на стене и показывает CO₂ в ppm большими цифрами, которые видно с другого конца помещения, а рядом — температуру, влажность и время. Показания автоматически записываются в память на 60 000 записей, а превышение заданных порогов включает зуммер, индикатор ALARM и релейный выход.

Диапазон измерения CO₂ 1…9999 ppm с разрешением 1 ppm, температуры –20…+70 °C, влажности 5…95 %RH, обновление показаний раз в секунду. Для интеграции в системы вентиляции и диспетчеризации есть токовый выход 4–20 мА (mA) и интерфейсы USB, RS-232 и RS-485. Крепление настенное VESA 100×100 мм; кронштейн, сетевой адаптер и USB-кабель входят в комплект.

Зачем контролировать CO₂ в помещении

Углекислый газ — самый простой показатель качества воздуха там, где есть люди. На улице его концентрация около 400…500 ppm; в переполненном классе, офисе или переговорной без вентиляции она за час поднимается до 1500…2500 ppm. Уже при 1000 ppm по распространённым рекомендациям ухудшаются концентрация внимания и самочувствие, а уровень CO₂ прямо показывает, насколько эффективно работает вентиляция. TM-187A делает это видимым: большие цифры на стене, порог сигнализации (по умолчанию 1500 ppm) и сухой контакт, которым можно включать приточную вентиляцию.

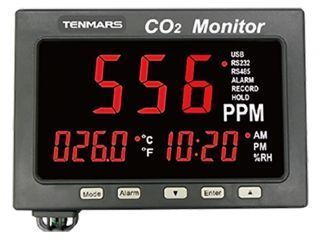

Большой LED-дисплей

Две строки светодиодных цифр. Верхняя строка показывает концентрацию CO₂ в ppm, нижняя — температуру в °C или °F и, на выбор, текущее время (12/24-часовой формат) или относительную влажность. Светодиодный дисплей читается издалека и в плохо освещённых помещениях — это принципиально для класса, цеха, спортзала или склада, где прибор висит на стене.

Индикаторы состояния. Справа от цифр — индикаторы активного интерфейса (USB / RS232 / RS485), сигнализации (ALARM), записи (RECORD) и фиксации показаний (HOLD). Отдельные значения — CO₂, температуру или влажность — можно скрыть комбинацией кнопок.

Регистратор данных на 60 000 записей

Автоматическая запись в память прибора. Интервал задаётся от 1 секунды до 24 часов (производитель рекомендует не менее 5 секунд). Каждая запись содержит CO₂, температуру, влажность, дату и время по встроенным часам. Для оценки ёмкости: 60 000 записей — это около 41 суток непрерывной регистрации с интервалом 1 минута или более 200 суток с интервалом 5 минут (это ёмкость памяти; прибор питается от сети).

Выгрузка на компьютер. Программа CO2 Monitor для Windows (загружается с сайта производителя) выгружает журнал из памяти прибора в таблицу, строит график CO₂, температуры и влажности, сохраняет данные в файл CSV для Excel. Та же программа ведёт запись в реальном времени на диск компьютера и показывает график «вживую».

Индикация заполнения. Когда память заполнена, индикатор RECORD мигает непрерывно. Стереть память можно из программы.

Сигнализация: зуммер, индикатор и сухой контакт

Пороги с гистерезисом для каждого параметра. Отдельно задаются порог срабатывания по CO₂ (1…9999 ppm), температуре (–20…+70 °C) и влажности (5…95 %RH) и гистерезис отключения (до –999 ppm, –10 °C, –10 %RH). Когда показание достигает порога, загорается индикатор ALARM, включается зуммер и замыкается сухой контакт; когда показание возвращается в норму на величину гистерезиса — сигнализация отключается автоматически. Без гистерезиса сигнализация сбрасывается нажатием любой кнопки.

Релейный выход. Нормально разомкнутый сухой контакт с нагрузочной способностью 1 А при 30 В DC. Типичное применение для CO₂-монитора — управление приточной вентиляцией по потребности: при превышении порога контакт замыкается и через промежуточное реле или вход контроллера включает вентилятор; когда CO₂ падает на величину гистерезиса — выключает. Зуммер и сухой контакт включаются и отключаются независимо.

Токовый выход 4–20 мА и интерфейсы

4–20 мА для АСУ ТП и BMS. На токовый выход выводится один выбранный параметр — CO₂, температура или влажность — с линейным масштабированием по всему диапазону измерения. Погрешность выхода ±0,3 мА или ±2 % при нагрузке до 250 Ом. Это позволяет завести концентрацию CO₂ на аналоговый вход контроллера вентиляции или системы диспетчеризации без цифрового протокола.

USB, RS-232, RS-485. Одновременно активен один интерфейс, он выбирается в меню прибора. USB — для локального подключения к компьютеру; RS-232 и RS-485 выведены на клеммную колодку для стационарного кабельного соединения. Параметры порта 115200 бит/с, 8N1. Обмен данными ведётся через программное обеспечение Tenmars; поддержку протокола Modbus производитель не заявляет.

Самокалибровка CO₂ (ABC) и корректировка показаний

Функция ABC. Датчик CO₂ со временем дрейфует, поэтому в приборе предусмотрена автоматическая базовая калибровка: в течение 180 часов (около 7,5 суток) прибор отслеживает минимальные значения CO₂ и принимает их за фоновые. Функция запускается из меню; на это время прибор должен стоять в хорошо проветриваемом помещении с концентрацией 400…500 ppm и непрерывно питаться. Производитель предостерегает не запускать ABC в плохо вентилируемых помещениях или при нестабильном питании — это может испортить калибровку датчика.

Поправки ADJ. В меню можно ввести поправку к показаниям CO₂ (±200 ppm), температуры (±10 °C) и влажности (±10 %RH), например, по результатам сравнения с эталонным прибором.

Сменный датчик температуры/влажности. Сенсорный модуль температуры и влажности размещён в нижней части корпуса под защитным колпачком и заменяется без пайки.

Питание и монтаж

Прибор питается от сети: через гнездо DC от адаптера 12 В (в комплекте; допустимо 9…15 В DC, ток от 1 А) или через клеммную колодку от источника 24 В AC/DC ±20 % (15…24 В). Потребляемая мощность не более 7 Вт. Автономного питания от батареи нет.

Монтаж — на стену, на кронштейн VESA 100×100 мм из комплекта. Производитель подчёркивает: для правильных показаний прибор должен висеть на стене, а не лежать на столе. После установки показания стабилизируются примерно за 30 минут.

Технические характеристики Tenmars TM-187A

Измерения

Общие характеристики

Чего нет у TM-187A

• Автономного питания. Батареи нет, прибор работает только от сети; незавершённая сессия записи при пропадании питания не сохраняется. Для непрерывного логирования — питание через ИБП.
• Wi-Fi, Ethernet и облачного сервиса. Данные передаются кабелем (USB, RS-232, RS-485) и хранятся локально.
• Выносного зонда. Датчики встроены в корпус — прибор измеряет воздух там, где висит.
• Заявленного протокола Modbus. RS-485 работает с программным обеспечением производителя; для интеграции в контроллеры используйте выход 4–20 мА или сухой контакт.
• Указанного типа датчика CO₂. Производитель не указывает принцип измерения датчика в документации.
• Степени защиты IP — производителем не указана; прибор для сухих помещений.

Если контроль CO₂ не нужен, тот же монитор без датчика углекислого газа — Tenmars TM-185A. Для периодических контрольных измерений температуры и влажности в разных точках помещения стационарный монитор удобно дополнить портативным Tenmars TM-184 с выносным зондом и погрешностью ±1 %RH.

Комплект поставки

• Монитор CO₂/температуры/влажности Tenmars TM-187A — 1 шт.
• Сетевой адаптер AC/DC — 1 шт.
• Настенный кронштейн VESA 100×100 — 1 шт.
• USB-кабель — 1 шт.
• Инструкция по эксплуатации — 1 шт.

Кому подойдёт Tenmars TM-187A

Школам, университетам, детским садам. Классы и аудитории — самое типичное место, где CO₂ быстро превышает 1500 ppm. Большие цифры на стене подсказывают, когда проветрить, а журнал показывает динамику за учебный день.

Офисам, переговорным, коворкингам. Объективный контроль качества воздуха там, где жалуются на духоту и усталость; сухой контакт — на управление вентиляцией по потребности.

Спортзалам, фитнес-клубам, залам для мероприятий. Высокая плотность людей и высокая нагрузка на вентиляцию; порог сигнализации и реле позволяют включать дополнительный приток автоматически.

Теплицам, грибницам, инкубаторам, складам овощей и фруктов. Там, где CO₂ — технологический параметр: контроль повышенных концентраций до 9999 ppm, журнал и выход 4–20 мА на регулятор.

Лабораториям, чистым помещениям, производству. Совместный контроль CO₂, температуры и влажности с документированием и сигнализацией; поправки ADJ для согласования с эталоном.

Интеграторам вентиляции и автоматизации. Готовый настенный датчик CO₂/T/RH с индикацией, выходом 4–20 мА и сухим контактом для ПЛК, BMS или регулятора вентиляции.

Частые вопросы о Tenmars TM-187A

Чем TM-187A отличается от TM-185A?
TM-187A дополнительно измеряет концентрацию CO₂ (1…9999 ppm) и имеет функцию самокалибровки ABC. Корпус, дисплей, логгер, сигнализация, выходы 4–20 мА / RS-485 / реле и программное обеспечение одинаковы; на дисплее TM-187A верхняя строка показывает CO₂, а нижняя — температуру с временем или влажностью на выбор.

Какой уровень CO₂ считать нормальным?
На улице — около 400…500 ppm. По распространённым рекомендациям для помещений с людьми ориентиром комфорта считают до 1000 ppm, а 1500 ppm и выше — сигнал, что вентиляция не справляется. Заводской порог сигнализации прибора — 1500 ppm, его можно изменить в пределах 1…9999 ppm. Нормативные требования для конкретного типа помещения определяются действующими строительными и санитарными нормами.

Можно ли управлять вентиляцией от TM-187A?
Да. Сухой контакт (1 А / 30 В DC) замыкается при превышении порога CO₂ и размыкается, когда концентрация падает на величину гистерезиса, — через промежуточное реле или вход контроллера им включают вентилятор или заслонку. Для плавного регулирования используют выход 4–20 мА, пропорциональный концентрации CO₂.

Нужно ли калибровать датчик CO₂?
Прибор имеет функцию автоматической базовой калибровки ABC: её запускают на 180 часов в хорошо проветриваемом помещении при стабильном питании. Для более точного согласования есть ручная поправка ±200 ppm. Периодичность определяет пользователь в зависимости от требований к точности; по запросу возможна калибровка в аккредитованной лаборатории.

Можно ли подключить TM-187A к ПЛК или системе диспетчеризации?
Да, проще всего — через токовый выход 4–20 мА (один параметр на выбор) и сухой контакт сигнализации. Интерфейс RS-485 работает с программным обеспечением Tenmars; поддержку Modbus производитель не заявляет, поэтому на цифровую интеграцию в сторонние системы не стоит рассчитывать без предварительной проверки.

На сколько хватит памяти логгера?
60 000 записей: примерно 41 сутки с интервалом 1 минута, более 200 суток с интервалом 5 минут, более полутора лет с интервалом 15 минут. Это ёмкость памяти; питание при этом должно быть постоянным.

Работает ли прибор без компьютера?
Да. Измерение, индикация, запись в память, сигнализация, реле и выход 4–20 мА работают автономно. Программа нужна для выгрузки журнала, записи в реальном времени и удобной настройки.

Нужна ли поверка?
В большинстве случаев прибор используется как индикативное технологическое средство контроля и не требует обязательной государственной поверки. Для конкретного применения рекомендуется уточнить требования у профильного метролога. По запросу возможна калибровка в аккредитованной лаборатории (ISO/IEC 17025) с выдачей свидетельства.
