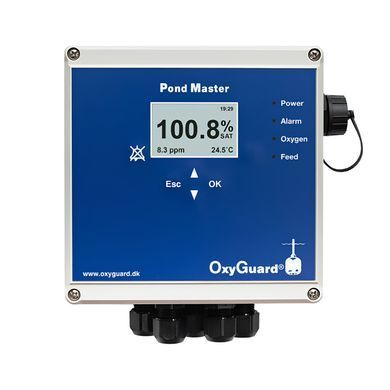

Контроллер растворенного кислорода OxyGuard Pond Master — автоматический контроль O₂ в пруду
OxyGuard Pond Master — это стационарный монитор-контроллер растворенного кислорода для рыбоводческих хозяйств с прудовым содержанием: карповых и форелевых ферм, креветочных хозяйств, декоративных водоемов с кои. Прибор непрерывно измеряет содержание кислорода в воде в диапазоне мг/л (mg/l) и % насыщения (% sat) вместе с температурой и автоматически управляет аэратором: как только уровень O₂ падает ниже заданной уставки, срабатывает реле и включает аэрацию. Аэраторы работают только тогда, когда это действительно нужно, — это экономит электроэнергию и защищает рыбу от замора.

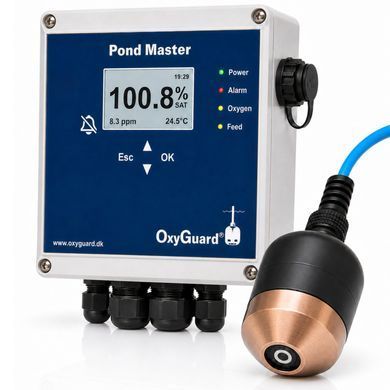

В комплекте — фирменный гальванический датчик OxyGuard с заводским антиобрастающим колпаком (Anti-Fouling Cap) из специального медного сплава. Колпак подавляет рост обрастаний на мембране, продлевает интервалы между чистками и обеспечивает более стабильную точность измерения в биологически активной воде.
Автоматическое управление аэрацией
Реле кислорода. Уставка задается в мг/л или % насыщения. Когда измеренное значение опускается ниже порога, контроллер замыкает реле «Oxygen» и включает аэратор или систему подачи кислорода; после восстановления уровня — выключает. Непрерывная аэрация «на всякий случай» больше не нужна: оборудование работает по фактической потребности водоема.
Защита от замора. Самые опасные часы для пруда — предрассветные, когда фотосинтез остановился, а потребление кислорода рыбой и планктоном продолжается. Pond Master дежурит круглосуточно и автоматически реагирует на падение O₂ ниже заданной уставки, без участия человека.
Управление кормушкой с 4 периодами
Реле кормушки. Отдельный релейный выход «Feed» включает автоматическую кормушку по расписанию — до 4 периодов кормления в сутки (например, ночь, утро, обед, вечер), каждый со своим временем начала и окончания.
Умная логика Advanced Control. Во время кормления потребление кислорода рыбой резко возрастает. Pond Master умеет автоматически повышать уставку кислорода до, во время и после кормления — это помогает поддерживать оптимальный уровень кислорода именно тогда, когда рыба активно ест.
Сигнализация и журнал тревог
Реле тревоги. Третий релейный выход «Alarm» срабатывает по низкому и/или высокому уровню кислорода и температуры (пороги задаются отдельно, «0» — отключено). К нему подключают сирену, звонок, световую сигнализацию или GSM-модуль оповещения.
Встроенный зуммер и журнал. Прибор имеет собственный звуковой сигнал (отключается кнопкой с символом колокольчика) и хранит журнал последних тревог — всегда можно проверить, что происходило с водоемом в отсутствие персонала.
Регистрация данных и экспорт через USB
Pond Master ведет журнал измерений с настраиваемым интервалом записи. Данные выгружаются на обычную USB-флешку через гнездо с влагозащитной крышкой на боковой панели. Формат — CSV: файл открывается в Microsoft Excel, Google Таблицах или любом текстовом редакторе. Журнал кислорода и температуры документирует условия содержания рыбы за весь период наблюдений.
Датчик OxyGuard с антиобрастающим колпаком
Гальванический принцип — без внешнего питания. Датчик представляет собой самополяризующуюся гальваническую ячейку: кислород диффундирует через мембрану к катоду, и химическая реакция сама генерирует милливольтовый сигнал (2,5–5 мВ на 1 мг/л). Датчику не нужно время на поляризацию после включения, а температурная компенсация встроена непосредственно в датчик.

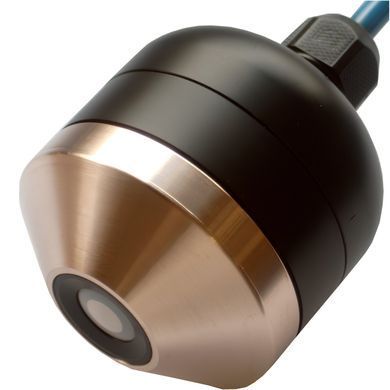

Антиобрастающий колпак (Anti-Fouling Cap). Конус из специально разработанного медного сплава окружает мембрану. Ионы меди, медленно высвобождающиеся с поверхности, подавляют развитие бактериальной пленки, водорослей и личинок обрастателей непосредственно возле мембраны. Испытания в теплой и холодной морской воде подтвердили эффективность колпака даже против балянусов (морских желудей). В прудовой воде колпак позволяет существенно продлить интервалы между протирками мембраны и получать более стабильные результаты измерений.
Минимум обслуживания. Достаточно периодически протирать мембрану мягкой тканью. Датчик не требует регулярной замены электролита или частой калибровки; типичный межремонтный интервал — 3–5 лет. Процедура восстановления (новая мембрана, анод, электролит) проста и выполняется на месте — необходимые запчасти входят в комплект поставки.
Простой монтаж и настройка
Контроллер крепится на стену или столб возле пруда (корпус IP65; при уличном монтаже производитель рекомендует навес — козырек или отдельный защитный бокс — и защиту дисплея от прямого солнца). Датчик погружается на ~30 см под поверхность в месте с хорошим перемешиванием воды, подальше от диффузоров, — стандартного кабеля 7 м обычно достаточно, при необходимости кабель удлиняется герметичной соединительной коробкой. Меню прибора многоязычное, навигация — четырьмя кнопками (Esc, OK, ▲, ▼). Предусмотрен ввод солености воды для корректных измерений в солоноватой и морской воде.
Технические характеристики
Датчик
| Принцип измерения | Гальваническая ячейка, самополяризующаяся, с термокомпенсацией |
| Измеряемые параметры | Растворенный кислород (мг/л и % насыщения), температура |
| Выходной сигнал | 2,5–5 мВ на 1 мг/л; выходной импеданс ≈1 кОм |
| Условия эксплуатации | 0…+40 °C, 0–2 бар |
| Размеры | Ø58 × 59 мм |
| Масса | 450 г (с кабелем) |
| Кабель | 7 м (стандарт), возможно удлинение |
| Антиобрастающий колпак | Специальный медный сплав, конус вокруг мембраны |
Контроллер
| Дисплей | ЖК-дисплей: O₂ в мг/л и % насыщения, температура, время; просмотр журнала |

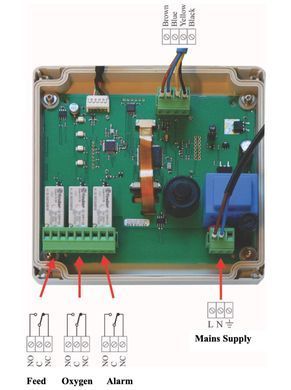

| Релейные выходы | 3 переключающих «сухих» контакта: кислород (аэратор), кормушка, тревога |
| Коммутационная способность реле | 12 А 250 В переменного тока, макс. 250 ВА |
| Периоды кормления | 4 в сутки, с функцией автоповышения уставки O₂ |
| Сигнализация | Низкий/высокий O₂ и температура; встроенный зуммер; журнал тревог |
| Регистрация данных | Внутренний журнал, экспорт CSV на USB-накопитель |
| Питание | 230 В переменного тока |
| Предохранитель | 160 мА |
| Корпус | Пластик, IP65, 120 × 120 × 58 мм |
| Рабочая температура прибора | −20…+60 °C |
| Поправка на соленость | Да, задается в меню |
Реле прибора не предназначены для прямой коммутации мощных потребителей: для управления большими двигателями аэраторов используйте промежуточные контакторы, а на индуктивных нагрузках — средства подавления переходных процессов.
Чего этот прибор не делает
- Не измеряет pH, соленость или другие параметры — только растворенный кислород и температуру. Значение солености для коррекции показаний O₂ вводится вручную в меню. Для контроля pH обратите внимание на отдельные pH-контроллеры из нашего каталога.
- Не имеет аналогового выхода 4–20 мА и цифровых интерфейсов — интеграция с внешними системами выполняется через релейные контакты, данные передаются через USB-накопитель. Для многоканальных систем с централизованным управлением рассмотрите OxyGuard Commander или Pacific.
- Управляет одним прудом — один датчик, один комплект реле. Для нескольких прудов устанавливается соответствующее количество приборов.
Комплект поставки
- Контроллер OxyGuard Pond Master (230 В) — 1 шт.
- Датчик растворенного кислорода и температуры OxyGuard с кабелем 7 м — 1 шт.
- Антиобрастающий колпак (Anti-Fouling Cap) — 1 шт.
- Комплект запасных частей для датчика (мембраны, уплотнительные кольца, электролит) — рассчитан на несколько лет эксплуатации
- Инструкция по эксплуатации
Кому подойдет Pond Master
Рыбоводческим хозяйствам с прудовым содержанием. Карповые, форелевые, осетровые фермы с отдельными прудами или бассейнами: автоматическая аэрация по фактической потребности снижает затраты электроэнергии и риск замора, а журнал данных документирует условия содержания.
Владельцам декоративных водоемов и кои-прудов. Драгоценная рыба получает круглосуточный присмотр: контроллер сам включит аэрацию жаркой ночью и поднимет тревогу, если что-то пойдет не так.
Креветочным и интенсивным хозяйствам. Сочетание контроля O₂ с управлением кормушкой и автоповышением уставки перед кормлением — именно тот функционал, который нужен для интенсивных технологий выращивания.
Вопросы и ответы
Безопасен ли медный антиобрастающий колпак для рыбы?
Да. В прудах, бассейнах и проточных системах количество ионов меди, высвобождающихся с колпака, ничтожно и не влияет на рыбу. Единственное ограничение от производителя: колпак не рекомендован для малых замкнутых систем объемом менее 0,5 м³, где медь теоретически может накапливаться.
Работает ли антиобрастающий колпак в пресной воде?
Да. Наибольший эффект колпак дает в морской и солоноватой воде (против балянусов и мидий), но и в пресном пруду он подавляет бактериальную пленку и водоросли на мембране, продлевая интервалы между чистками.
Как часто нужно калибровать датчик?
Редко. Гальванический датчик OxyGuard держит калибровку месяцами; частота зависит от условий и желаемой точности. Быстрая проверка проста: достаньте датчик, протрите мембрану и подержите на воздухе — показание в пределах 98–103 % насыщения означает, что калибровка не нужна.
Может ли Pond Master управлять мощным аэратором?
Да, через промежуточный контактор. Встроенные реле рассчитаны на 12 А 250 В (до 250 ВА) и предназначены для управления катушкой контактора или пускателя, который уже коммутирует силовую цепь аэратора.
Как забрать накопленные данные измерений?
Вставьте USB-флешку в гнездо на боку прибора и сохраните журнал. Файл в формате CSV открывается в Excel, Google Таблицах или текстовом редакторе — колонки с датой, временем, кислородом и температурой.
Можно ли использовать прибор в соленой воде?
Да. В меню задается соленость воды, и прибор корректно пересчитывает концентрацию кислорода в мг/л. Антиобрастающий колпак в морской воде особенно уместен.
Работает ли система зимой?
Да. Контроллер рассчитан на −20…+60 °C, датчик остается в воде ниже зоны льдообразования. Именно зимой прибор наиболее ценен: он выявляет медленное падение кислорода подо льдом — главную причину зимнего замора. Датчик нельзя оставлять на морозе на воздухе.
Чем Pond Master отличается от портативного оксиметра?
Портативный прибор показывает кислород в момент измерения, а Pond Master работает круглосуточно: сам включает аэрацию, управляет кормушкой, сигнализирует об опасности и ведет журнал. Это система автоматической защиты пруда, а не только измеритель.
Может ли прибор отправлять уведомления на телефон?
Встроенного GSM-модуля нет, но к реле «Alarm» можно подключить внешнюю систему сигнализации, в том числе совместимый GSM-модуль, который позвонит или отправит SMS при срабатывании тревоги. Подберем совместимый модуль — обращайтесь.
Подходит ли Pond Master для УЗВ?
Да, для отдельных бассейнов или танков. Для многоканальных УЗВ целесообразнее OxyGuard Commander или Pacific. В малых замкнутых системах объемом до 0,5 м³ антиобрастающий колпак следует снять.
