10-канальный индикатор температуры EZODO ATS-2000 для термопар K/J/T/E

EZODO ATS-2000 — стационарный индикатор-сканер температуры на 10 независимых термопарных входов. Прибор поочерёдно опрашивает подключённые термопары типа K, J, T или E, выводит текущее значение (PV) выбранного канала на большой ЖК-дисплей с подсветкой и сравнивает его с индивидуальной уставкой (SV) этого канала. При выходе температуры за верхний (Hi) или нижний (Low) предел срабатывает реле сигнализации 5 А (250 В AC) с фиксацией состояния — тревога удерживается до ручного сброса оператором.

Диапазон измерения зависит от типа термопары: от −50 до +1370 °C (K), −50…+1000 °C (J), −120…+400 °C (T), −50…+750 °C (E). Разрешение 0,1 °C (°F) до 1000 и 1 °C (°F) выше; заявленная погрешность ±0,15 % от показания ±1 °C (1,8 °F). Через порт RS232 показания всех каналов передаются на компьютер, где программа для Windows строит графики и сохраняет результаты в текстовый файл.

Что умеет ATS-2000

10 термопарных каналов в одном корпусе. Каждый канал имеет пару винтовых клемм «+» и «−» на задней стенке. В базовых настройках задаётся количество реально используемых каналов (от 1 до 10), поэтому прибор не тратит время на опрос пустых входов. Компенсация холодного спая (CJC) выполняется автоматически — отдельная клемма CJC вынесена на заднюю панель.

Четыре типа термопар. Тип K, J, T или E выбирается программно и действует для всех каналов одновременно. Это позволяет использовать один индикатор и для высокотемпературных процессов (печи, термообработка — тип K до 1370 °C), и для низкотемпературных задач (тип T от −120 °C — холодильное оборудование, криогенные камеры).

Автоматическое или ручное сканирование. В автоматическом режиме каналы переключаются с интервалом от 2 до 60 с (шаг задаётся в настройках). Кнопка HOLD «замораживает» сканирование на нужном канале — индикатор Hold на дисплее подтверждает, что вы смотрите на один канал. В ручном режиме каналы переключаются стрелками ▲/▼.

Индивидуальная сигнализация для каждого канала. В режиме SET B для каждого из 10 каналов отдельно задаётся тип порога (Hi или Low) и его значение. При срабатывании на дисплее в строке ALM/CH загорается номер канала-нарушителя, а реле (контакты C, NC, NO) переключается. Реле — с фиксацией: даже если температура вернулась в норму, тревога держится до нажатия и удержания кнопки RESET. Это важно для ночных смен и процессов без постоянного присмотра — факт нарушения не «исчезнет» сам.

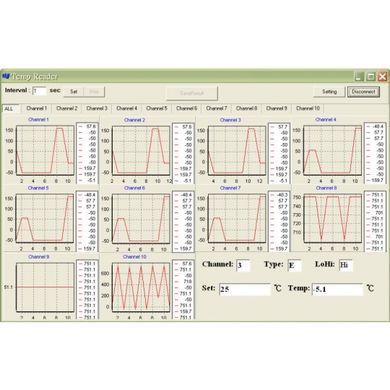

Подключение к компьютеру. Порт RS232 (клеммы RS232+ Transmit и RS232− Ground) передаёт показания на ПК. Программное обеспечение для Windows отображает графики по всем 10 каналам на одном экране или каждый канал отдельно, с таблицей «время — тип — Hi/Low — уставка — измеренное значение». Кнопка SaveResult экспортирует данные в .txt для дальнейшей обработки в Excel. Интервал опроса с ПК задаётся в секундах.

Коррекция смещения. Последний пункт базовых настроек — ввод поправки (offset), которая позволяет скомпенсировать систематическую погрешность конкретной термопары или линии.

Дисплей и питание. Двухстрочный ЖК-дисплей: в верхней строке — измеряемое значение PV с индикацией типа термопары и единиц °C/°F, в нижней — номер канала, режим Auto/Manu, уставка SV и метка Hi/Lo. Подсветку можно держать включённой постоянно или включать кнопкой RESET на 10 минут. Питание от внешнего адаптера 9 В DC, 200 мА.

Технические характеристики EZODO ATS-2000

Диапазоны измерения по типам термопар

Общие характеристики

Чего нет в ATS-2000

Чтобы не было ложных ожиданий:

• Нет встроенной памяти (даталоггера). Прибор не хранит историю показаний самостоятельно. Запись и графики — только при постоянном подключении к ПК через RS232.
• Одно реле на все каналы, а не 10 отдельных выходов. Уставки индивидуальны для каждого канала, но срабатывает общее реле; какой именно канал вызвал тревогу, видно на дисплее.
• Нет RS-485, Modbus, USB, аналоговых выходов 4–20 мА. Интерфейс — только RS232 для передачи показаний на ПК. Для современных компьютеров без COM-порта нужен переходник USB–RS232.
• Только термопары. Датчики Pt100, термисторы и другие типы входов не поддерживаются. Тип термопары — один для всех каналов одновременно.
• Нет функции регулятора (ПИД). Реле предназначено для сигнализации, а не для управления нагревом.
• Нет автономного питания. Работает только от адаптера 9 В DC.

Комплектация

• Индикатор температуры EZODO ATS-2000 — 1 шт.
• Диск с программным обеспечением для Windows — 1 шт.
• Инструкция по эксплуатации — 1 шт.

Термопары в комплект не входят и подбираются под задачу (тип K, J, T или E, конструкция и длина — под объект измерения).

Для кого предназначен ATS-2000

Технологи и энергетики на производстве. Одновременный контроль температуры в нескольких точках печи, сушильной камеры, автоклава, теплообменника или вдоль технологической линии — с одного прибора и с одним сигналом тревоги на щит.

Испытательные лаборатории и отделы R&D. Снятие температурного профиля изделия или камеры в 10 точках с передачей на ПК, построение кривых нагрева/охлаждения, экспорт в текстовый файл для отчёта.

Сервисные и монтажные организации. Пусконаладочные работы на теплотехническом оборудовании, проверка равномерности нагрева, поиск «холодных» и «горячих» зон, когда нужно видеть много точек одновременно, а не переставлять один термометр.

Частые вопросы об EZODO ATS-2000

Можно ли на разных каналах использовать разные типы термопар?
Нет. Тип термопары (K, J, T или E) задаётся один раз в базовых настройках и действует для всех 10 каналов. Все подключённые термопары должны быть одного типа.

Сколько реле у прибора и можно ли получить отдельный сигнал по каждому каналу?
Реле одно (контакты C, NC, NO, 5 А 250 В AC). Уставка Hi или Low задаётся отдельно для каждого канала, но при нарушении на любом из них переключается общее реле. Номер канала, вызвавшего тревогу, отображается на дисплее в строке ALM/CH.

Что означает «реле с фиксацией» и как его сбросить?
После срабатывания тревога удерживается, даже если температура вернулась в норму. Это гарантирует, что кратковременное нарушение не останется незамеченным. Сброс — удержанием кнопки RESET на приборе.

Сохраняет ли прибор данные без компьютера?
Нет, собственной памяти у ATS-2000 нет. Для записи показаний подключите прибор к ПК через RS232 и запустите программу из комплекта: она строит графики по каждому каналу и сохраняет результаты в файл .txt.

В моём компьютере нет COM-порта. Как подключить?
Через переходник USB–RS232. В программе в меню Setting выбирается соответствующий COM-порт; остальные параметры связи менять не нужно. Перед выключением прибора или отсоединением кабеля нажмите Disconnect в программе.

Нужно ли что-то настраивать для компенсации холодного спая?
Нет, компенсация выполняется автоматически. Если для конкретной термопары или линии нужна поправка, её вводят как смещение (offset) в последнем пункте базовых настроек.

Можно ли использовать ATS-2000 как терморегулятор?
Прибор не является регулятором: реле работает по принципу сигнализации с фиксацией и ручным сбросом, ПИД-функций нет. Для управления нагревом нужен отдельный контроллер температуры.

Нужна ли поверка?
В большинстве случаев прибор используется как индикативное технологическое средство контроля и не требует обязательной государственной поверки. Для конкретного применения рекомендуется уточнить требования у профильного метролога. По запросу возможна калибровка в аккредитованной лаборатории (ISO/IEC 17025).
