Промисловий pH-електрод EZODO ID4520 з різьбою 3/4" NPT, для врізання в магістраль

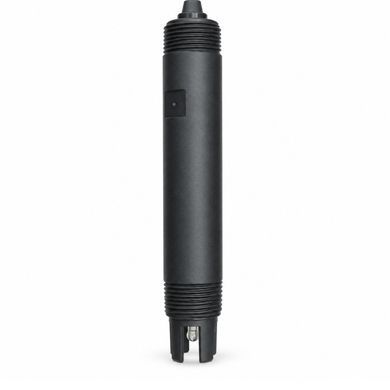

ID4520 — комбінований pH-електрод для стаціонарних систем контролю водних розчинів. Корпус герметичний і має різьбу 3/4" NPT: електрод вкручують безпосередньо в магістраль із досліджуваною рідиною.

Розрахований на тривале занурення. Діапазон 0…14 pH, робоча температура 0…80 °C, кабель 5 м із вилковими наконечниками Spade Lug.

Де застосовують

• Питна вода та системи водопідготовки.
• Котлова вода.
• Стічні води та очисні споруди.
• Басейни й системи водообміну.

Чому обирають ID4520

• Різьба 3/4" NPT. Електрод встановлюють прямо в трубопровід, без окремої занурної арматури — за тиску не більше 4 бар.
• Герметичний. Отвору для доливання електроліту немає, опорна система закрита й не потребує обслуговування.
• Посилений корпус із термопласту розрахований на тривале занурення: механічно міцніший за скло й стійкий до багатьох технологічних середовищ.
• Кільцева тефлонова діафрагма. Контакт опорної системи із середовищем іде по кільцю з PTFE. Тефлон хімічно інертний і має низьку поверхневу енергію — до нього гірше пристає більшість забруднень.
• Швидка реакція за нашим досвідом роботи з цією моделлю.
• Кабель 5 м — достатньо, щоб рознести точку вимірювання й шафу з контролером.

Підключення й температурна компенсація

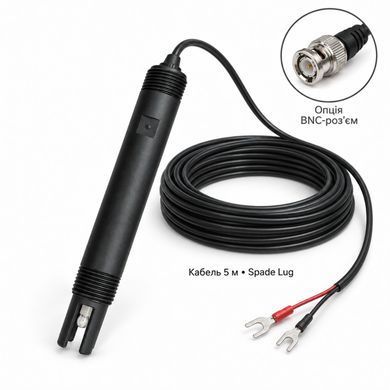

Наша комплектація — кабель 5 м із вилковими наконечниками Spade Lug під гвинтові клеми контролера, перетворювача або панельного приладу. Модифікація з роз'ємом BNC можлива під замовлення.

З чим його беруть у нас. Наконечники Spade Lug заводять під гвинтові клеми приймального приладу. Приклади:

• EZODO 4801P — контролер pH/ОВП із релейним керуванням дозуванням.
• EZODO 4803P — pH-трансмітер-індикатор із виходом 4–20 мА.
• EZODO PCW-3000A — багатопараметричний трансмітер pH / COND / TDS / Salt / DO з інтерфейсом RS-485.
• Lutron TRPH-201 — промисловий pH-метр-трансмітер із виходом 4–20 мА.

Якщо pH-вхід вашого приладу — роз'єм BNC, замовляйте модифікацію ID4520 з BNC.

Вбудованого термодатчика в ID4520 немає. Якщо ваша система виконує автоматичну температурну компенсацію, датчик температури встановлюють окремо — або замовляють версію ID4520T із вбудованим датчиком 30K чи Pt-1000. Перед замовленням звірте, який тип датчика приймає ваш контролер.

Робота під тиском

Герметична конструкція без отвору для заповнення допускає роботу під тиском — на відміну від перезаповнюваних електродів, у яких опорна система сполучена з атмосферою.

Межа для ID4520 — 4 бар. Якщо тиск у вашій лінії вищий або ви працюєте з суспензіями та поверхнями, де куляста мембрана незручна, подивіться ID4520F — виконання з пласкою мембраною, розраховане на 4,5 бар.

Характеристики

ID4520 чи ID4410

Це два різні підходи до промислового вимірювання pH.

ID4520 — для врізання в лінію під тиском: не обслуговується, корпус міцний, кабель довгий.

ID4410 — для відкритих ємностей і резервуарів: працює до 90 °C і дозволяє поповнювати електроліт, але тиску не тримає.

Догляд

• Очищення. Знятий з лінії електрод промивають чистою водою. Чутливе скло не труть — надлишок води знімають дотиком м'якої серветки.
• Засоби для очищення підбирайте з урахуванням сумісності з усіма частинами електрода, а не лише з корпусом.
• Зберігання. Якщо електрод знято надовго, надіньте ковпачок із розчином для зберігання. Насухо або в дистильованій воді електрод не зберігають — це стосується і герметичних моделей.
• Калібрування за буферними розчинами з тією періодичністю, яку задає ваш регламент контролю. Опорну систему в цьому електроді не поповнюють: коли він перестає калібруватися, його замінюють.
• Температура. Уникайте різких перепадів.

Що ще знадобиться

• Буферні розчини для калібрування.
• Розчин для зберігання електрода — EZODO SS-50 або YOCHEM OSS-3.
• Датчик температури — якщо контролер працює з автоматичною температурною компенсацією, а ви берете базову версію без вбудованого датчика. Наприклад, EZODO TP1K — виносний Pt-1000 із кабелем 5 м.
• Контролер або трансмітер — EZODO 4801P, EZODO 4803P, EZODO PCW-3000A або Lutron TRPH-201, якщо приймального приладу ще немає.

Питання та відповіді

Яка в нього різьба?
3/4" NPT. Електрод вкручують безпосередньо в магістраль із досліджуваною рідиною.

Який тиск він витримує?
До 4 бар. Якщо в лінії більше — беріть ID4520F із пласкою мембраною, розрахований на 4,5 бар.

Чи потрібно доливати електроліт?
Ні. Електрод герметичний, отвору для заповнення немає. Опорна система не обслуговується — електрод працює до вичерпання ресурсу й замінюється цілком.

Чим ID4520 відрізняється від ID4520T?
Наявністю вбудованого термодатчика. У версії T він є — 30K або Pt-1000 на вибір; у базовій версії його немає, і для автоматичної температурної компенсації потрібен окремий датчик.

Чи можна під'єднати його до портативного pH-метра?
У нашій комплектації зі Spade Lug — ні. Для цього замовляють модифікацію з роз'ємом BNC або беруть лабораторний електрод.

Чи можна занурювати електрод повністю?
Так. Електрод герметичний, отвору для заповнення немає, тому обмеження на глибину занурення, яке діє для перезаповнюваних електродів, тут не діє. Занурювати можна весь корпус. Поза середовищем мають лишатися кабельний ввід і наконечники на кінці кабелю.

Чи можна лишати його в системі надовго і як часто виймати на калібрування?
Лишати надовго можна — електрод на це й розрахований. Періодичність обслуговування підбирають емпірично під конкретну систему: вона залежить від того, як швидко «пливе» калібрування у вашому середовищі.

Робоча схема така. Починають з перевірки раз на тиждень: виймають електрод, промивають, перевіряють за буферними розчинами й дивляться, наскільки відійшли показання. Якщо відхилення мале — інтервал поступово збільшують. Так доходять до точки, після якої показання вже помітно розходяться, — це і є ваш робочий інтервал між чищенням і перекалібруванням. Для брудних середовищ він короткий, для чистої водопідготовки може вийти значно довшим.

Як чистити ID4520?
Головне правило — чутливу мембрану не труть. Починають із найм'якшого способу й переходять до наступного лише тоді, коли попередній не дав результату.

• Звичайний наліт. Промити струменем чистої води. Надлишок води зняти дотиком м'якої серветки, без тертя.
• Осад і завислі частинки. Змити водою. Куляста мембрана має заглиблення навколо себе, де осад тримається впертіше, — промивайте уважно. Якщо чистити доводиться часто, подивіться ID4520F із пласкою мембраною: вона для таких середовищ і зроблена.
• Білкові та органічні забруднення. Витримка в YOCHEM OFR-1 — ферментативному розчині для зняття білкових плівок.
• Жирові плівки. Слабкий розчин нейтрального мийного засобу, потім ретельне промивання чистою водою.
• Сольові та вапняні відкладення. Слабкий розчин кислоти. Починають із короткої витримки й перевіряють результат — електрод у кислоті надовго не лишають.

Після будь-якого очищення електрод відновлюють у розчині для зберігання — SS-50 або OSS-3 — кілька годин, а далі обов'язково калібрують за буферними розчинами. Щойно почищений електрод у лінію без калібрування не повертають.

Який у нього ресурс?
Для промислового електрода конкретної цифри в годинах не існує — вона надто залежить від того, у чому електрод стоїть. Правило таке: чим ближче pH середовища до нейтрального, а температура до 20 °C, тим довше служить електрод за інших рівних умов. Сильно кисле чи сильно лужне середовище та висока робоча температура ресурс скорочують.

Це не дефект і не привід для претензій — так працює будь-який скляний pH-електрод. Чутливе скло й опорна система поступово виробляються, і в певний момент електрод перестає калібруватися. Промисловий pH-електрод — якісний, але витратний матеріал, і в бюджет експлуатації системи його закладають саме так, поряд із буферними розчинами й реагентами.

Практичний висновок: якщо ваше середовище агресивне або гаряче, плануйте заміну частіше й тримайте запасний електрод. Зупинка лінії через те, що єдиний електрод «сів», коштує дорожче за сам електрод.

Чи можна ним працювати при 90 °C?
Ні, межа ID4520 — 80 °C. До 90 °C розрахований ID4410, але він перезаповнюваний і під тиском не працює.

Чи є гарантія на електрод?
Так, 3 місяці. На це варто звертати увагу під час порівняння: електрод за своєю природою витратний компонент, і гарантія на нього не є галузевим стандартом.
