Виброметр Walcom VM-6380
Назначение:
Всякий механический агрегат с вращающимися элементами при работе создает вибрацию. Параметры вибрации, такие как вибрационная скорость, ускорение, амплитуда смещения и частота отражают техническое состояние и качество механического агрегата.
В соответствии с ISO 2954 GB13823.3 или ГОСТ ИСО 10816 –1 среднеквадратическое значение вибрационной скорости является достаточным для адекватной оценки условий надежности их эксплуатации и прогнозирования технического состояния.
Эти методики применимы как для оценки качества продукции при выпуске из производства, так и при определении технического состояния в процессе эксплуатации для планирования различных видов ремонта и технического обслуживания.
Для проведения таких мероприятий необходимо надежное техническое обеспечение, каковым является трехкоординатный виброметр VM-6380.
Принцип измерения:
Основой является вибропреобразователь. Он работает на прямом пьезоэлектрическом эффекте, заключающемся в том, что при механическом сжатии пьезокристалла на его поверхностях возникает электрическое напряжение пропорциональное усилию сжатия.
Конструкция виброметра VM-6380
Виброметр VM-6380 носимый, удобный для оперативного использования. Состоит из основного блока и подключаемого выносного датчика.
На лицевой стороне расположены кнопки управления и ЖК-дисплей отображающий:
- значение измеряемой величины;
- индикацию измеряемого параметра: виброскорость, ускорение, амплитуда смещения;
- индикацию единиц измерения;
- индикацию режима удержания максимального значения;
- индикацию трехосного измерения;
- индикацию измерения по оси Х;
- индикацию измерения по оси Y;
- индикацию измерения по оси Z;
- индикацию разряда батареи;
- индикацию включенного состояния автоматического отключения.

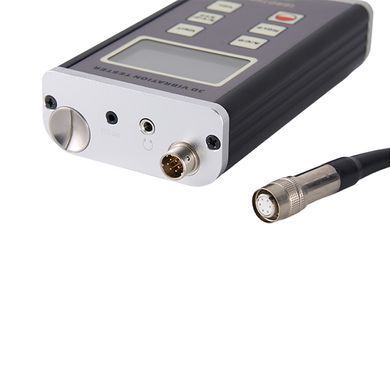

Предусмотрен коаксиальный разъем для подключения высокоомных наушников и 9-ти штырьковый DB разъем или USB для подключения компьютера.
Функции:
- измерение параметров вибрации: виброскорости, виброускорения и амплитуды смещения;
- раздельное измерение по осям X,Y,Z;
- обобщенное трехмерное измерение XYZ;
- накопление на внешней памяти информации для мониторинга состояния агрегата;
- прослушивание и запись на внешний носитель шумов;
- работа в составе информационно-измерительной системы.
Параметры:
| Ускорение | Диапазон измерений: 0,1~400 м/с2, 0,0~40 g, эквивалентный пик Частотный диапазон: 10 Гц~1 кГц / 10 Гц~10 кГц |
| Скорость | Диапазон измерений: 0,01~400 мм/с TRMS Частотный диапазон: 10 Гц~1 кГц |
| Смещение | Диапазон измерений: 0,001~4,0 мм, эквивалентный пик-пик Частотный диапазон: 10 Гц~1 кГц |
| Точность прибора | 5% от ИВ ±2 емр |
| Функции | автовыключение, удержание макс. значения, индикатор разряда батарей |
| Аналоговый выход | 0~2,0 В АС пик (сопротивление нагрузки: <10 кОм) |
| Цифровой выход | USB, RS-232 |
| Датчик вибрации | трехмерный пьезоэлектрический акселерометр |
| Дисплей | Жидкокристаллический |
| Питание | 2 батареи 1,5 В AA (UM-3) |
| Условия эксплуатации | Температура: 0~50 °С Относительная влажность: <90% |
| Габаритные размеры | (130x76x32) мм |
| Масса | 340 г (без батарей) |

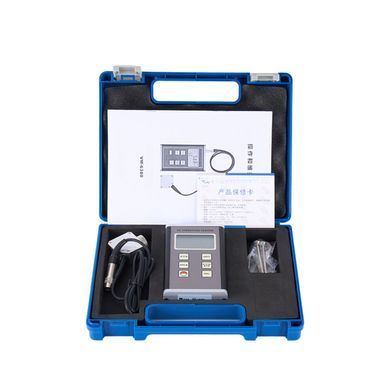

| Комплект поставки | - Виброметр, - магнитный наконечник, - трехмерный пьезоэлектрический датчик, - пробник (конический), - пробник (сферический), - кейс для переноски, - руководство по эксплуатации |
| Дополнительные принадлежности | - Гарнитура, - кабель USB, RS-232 с ПО |
Особенности:
- Три варианта крепления датчика к объекту – на магнитах, на болтовом соединении и удержанием зонда в руке.
- Используется интерфейс RS232 и Bluetooth.
-
Три вида выносных датчиков:
-
трехкоординатный стационарно монтируемый;
- ручной игольчатый конический и сферический зонды.
-
- При подключении наушников может использоваться как стетоскоп.
- Используя виброметр VM-6380 вы значительно сокращаете затраты на ремонт и техническое обслуживание агрегатов с вращающимися элементами.
