Контролер pH/ОВП WALCOM PH/ORP-2000 — панельний, з двома релейними виходами

PH/ORP-2000 — щитовий контролер, який вимірює pH або ОВП і за двома уставками керує зовнішнім обладнанням через два незалежні реле. Типове застосування — автоматичне дозування реагенту: контролер тримає показник у заданому коридорі, вмикаючи насос або електромагнітний клапан.

Це не індикатор і не трансмітер, а саме регулятор: керування двопозиційне (увімкнено/вимкнено), із налаштовуваною зоною нечутливості для кожної уставки.

Один прилад — два режими

Параметром Fun у меню прилад перемикають між режимами PH і ORP. Одночасно обидві величини він не вимірює — це один канал, який ви налаштовуєте під потрібний показник.

• Режим pH: 0…14 pH.
• Режим ОВП: −1000…+1000 мВ.

Як працює керування

Контролер має дві незалежні уставки, кожна зі своїм реле й своєю зоною нечутливості (гістерезисом):

• HiAL — верхня уставка, реле High. hb — її гістерезис.
• LoAL — нижня уставка, реле Low. lb — її гістерезис.

Гістерезис задає ширину коридору, у якому реле не перемикається. Це головне налаштування, від якого залежить, чи буде насос «сіпатися» біля уставки, чи працюватиме рідкими виваженими вмиканнями.

Приклади з інструкції виробника:

• Тримати pH у межах 9…10 дозуванням кислоти: HiAL = 10, hb = 1.
• Тримати pH у межах 5…7 дозуванням лугу: LoAL = 5, lb = 2.
• Тримати ОВП у межах 70…150 мВ дозуванням сульфіду натрію: HiAL = 150, hb = 80.
• Тримати ОВП у межах 500…600 мВ подачею води: LoAL = 500, lb = 100.

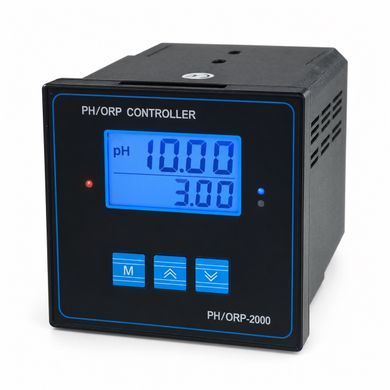

На передній панелі два світлодіоди — H і L — показують, яка з уставок зараз спрацювала.

Температурна компенсація

Параметр CS задає один із трьох режимів:

• CS = 0 — без температурної компенсації.
• CS = 1 — ручна: температуру середовища вводять вручну параметром CH.
• CS = 2 — автоматична, за датчиком температури.

Ручний режим має сенс там, де температура стабільна й відома. Якщо вона гуляє, потрібен датчик і режим CS = 2.

Калібрування

У режимі pH — двоточкове. Виробник наводить послідовність: спершу буферний розчин 6,86 pH (точка P1), далі 4,00 або 9,18 pH (точка P2). Зверніть увагу: це буферний ряд 4,00 / 6,86 / 9,18, а не поширений 4,01 / 7,00 / 10,01. Буфери потрібно мати відповідні.

У режимі ОВП калібрування не передбачене. Замість нього інструкція описує перевірку електрода: його занурюють у зразковий мВ-розчин і порівнюють показ зі значенням розчину. Якщо розбіжність укладається в ±35 мВ — електрод робочий; якщо ні — його замінюють. Це перевірка стану електрода, а не підлаштування приладу.

Монтаж і підключення

Прилад щитовий, установлюється у виріз панелі. Глибина за корпусом — 110 мм, це треба врахувати при виборі місця в шафі.

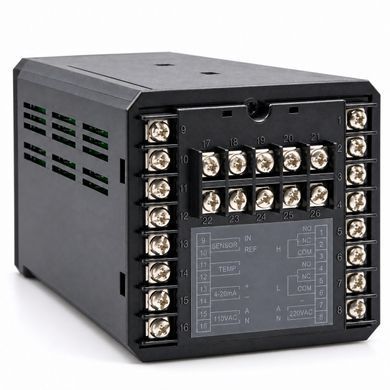

Підключення — через клемник на задній стінці:

• Реле High: нормально розімкнений контакт, нормально замкнений і спільний.
• Реле Low: так само — NO, NC і спільний.
• Живлення: окремі клеми під 220 В і під 110 В.
• Сигнал від електрода: контакти узгодження потенціалів та екрана.
• Струмовий вихід 4–20 мА: дві клеми, працюють лише у виконанні з цією опцією.

Порядок пуску за інструкцією: змонтувати електрод → змонтувати контролер → з'єднати їх кабелем → під'єднати насос або клапан → подати живлення → відкалібрувати за стандартними розчинами → задати уставки.

Про вихід 4–20 мА

Струмовий вихід у цій моделі — опція, а не базова функція. Якщо вам потрібно передавати показання в АСУ ТП чи на реєстратор, уточнюйте наявність цієї опції в конкретному екземплярі до замовлення. Максимальний опір навантаження — 1 кОм.

Без цієї опції PH/ORP-2000 лишається самодостатнім регулятором: вимірює, показує на дисплеї та керує двома реле, але назовні нічого не передає.

Характеристики

Рядок «0,01 pH; 1 мВ» в інструкції виробника позначено як точність. Фактично це крок останнього розряду на дисплеї: реальна похибка вимірювання визначається ще й станом електрода та якістю калібрування, і паспортної цифри для системи в цілому виробник не наводить.

Де застосовують

Виробник називає такі сфери:

• Водопідготовка та контроль води.
• Знешкодження гальванічних стоків.
• Хімічні виробництва.
• Харчові виробництва.
• Контроль чистої та стічної води.
• Процеси нейтралізації.

Що ще знадобиться

• Електрод. У комплект не входить — підбирають окремо під ваше середовище й спосіб монтажу. Робочі варіанти з нашого асортименту:
  • Для режиму pH, врізання в магістраль: EZODO ID4520 — різьба 3/4" NPT, до 4 бар.
  • Для режиму pH, відкрита ємність: EZODO ID4410 — занурення в резервуар без надлишкового тиску, до 90 °C.
  • Для режиму pH, брудні середовища: EZODO ID4520F — пласка мембрана, до 4,5 бар. Штатно з роз'ємом BNC, тож під цей контролер замовляйте виконання зі Spade Lug.
  • Для режиму ОВП, врізання в магістраль: EZODO ID4521.
  • Для режиму ОВП, відкрита ємність: EZODO ID4411.
  ID4520, ID4410, ID4521 та ID4411 штатно йдуть із вилковими наконечниками Spade Lug — їх заводять прямо під гвинтові клеми контролера, нічого переробляти не треба.
• Буферні розчини 6,86 та 4,00 або 9,18 pH — для двоточкового калібрування.
• Зразковий мВ-розчин — якщо працюватимете в режимі ОВП, для періодичної перевірки електрода.
• Датчик температури — якщо потрібна автоматична температурна компенсація.
• Виконавчий механізм — дозувальний насос або електромагнітний клапан, які комутуватимуть реле.
• Проміжне реле — якщо струм вашого насоса перевищує 3 А. Схема з проміжним реле наведена в інструкції виробника як типова.

Догляд

• Промивання електрода виробник рекомендує раз на два тижні. Це стартова періодичність, а не догма.
• Фактичний інтервал підбирають під конкретну систему: він залежить від того, наскільки брудне середовище й наскільки швидко «пливе» калібрування. Починають із рекомендованих двох тижнів і коригують за результатом перевірок.
• Після кожного очищення електрод перекалібровують перед поверненням у роботу.

Питання та відповіді

Чи вимірює він pH та ОВП одночасно?
Ні. Це один канал, який параметром Fun перемикають у режим PH або ORP. Для одночасного контролю обох показників потрібні два прилади або двоканальний контролер.

Чи входить електрод у комплект?
Ні. Електрод підбирають окремо під ваше середовище, тиск у лінії й спосіб монтажу.

Який електрод до нього взяти?
Залежить від режиму й способу монтажу. Для pH: у магістраль під тиском — EZODO ID4520 (3/4" NPT, до 4 бар), у відкриту ємність — EZODO ID4410 (до 90 °C), для брудних середовищ — ID4520F із пласкою мембраною. Для ОВП: у магістраль — EZODO ID4521, у відкриту ємність — EZODO ID4411.

Усі, крім ID4520F, штатно йдуть зі Spade Lug — це саме той роз'єм, який приймає клемник контролера.

Чи є вихід 4–20 мА?
Це опція. У базовому виконанні контролер керує реле й показує значення на дисплеї, але сигнал назовні не передає. Наявність опції в конкретному екземплярі уточнюйте до замовлення.

Які буферні розчини потрібні?
6,86 pH для першої точки та 4,00 або 9,18 pH для другої. Це ряд 4,00 / 6,86 / 9,18 — не плутайте з поширенішим 4,01 / 7,00 / 10,01.

Як калібрувати в режимі ОВП?
Ніяк — процедури калібрування ОВП виробник не наводить. Передбачена лише перевірка електрода за зразковим мВ-розчином: розбіжність до ±35 мВ означає, що електрод ще робочий, більша — що його треба міняти.

Яке навантаження витримують реле?
До 220 В, 3 А, 600 ВА. Потужніший насос підключають через проміжне реле або пускач — саме так і показано на типовій схемі в інструкції.

Що таке гістерезис і навіщо його налаштовувати?
Це зона нечутливості навколо уставки. Без неї реле починає часто клацати, щойно показання коливнеться біля порогу, — від цього страждає і реле, і насос. Гістерезис задає коридор: наприклад, уставка 10 pH із гістерезисом 1 означає роботу в діапазоні 9…10.

Скільки місця він займає в шафі?
Виріз панелі 92 × 92 мм, за панеллю потрібно 110 мм глибини.
